Технические характеристики
| По стандарту | EN 175301-803 EN 61076-2-101 |

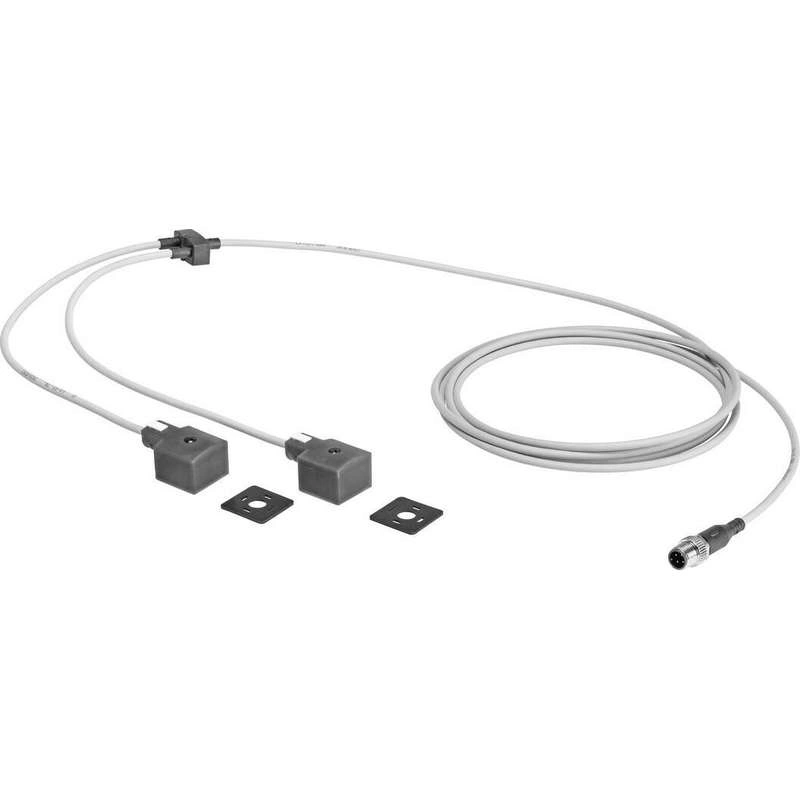

| Конструкция | Y-образный распределитель с кабелями с обеих сторон |
| Распространение | Y-образный тип |
| Индикация состояния сигнала | Желтый светодиод |
| Обозначение кабеля | С держателем этикетки |
| Тип монтажа | Сквозное отверстие для винта M2 С аксессуарами |
| Вес продукта | 153 грамм |
| Электрическое подключение 1, функция | Сторона контроллера |
| Электрическое соединение 1, конструкция | Круглый |
| Электрическое соединение 1, тип соединения | Вилки |
| Электрическое подключение 1, кабельный вывод | Прямой |
| Электрическое подключение 1, система разъемов | M12x1, A-код согласно EN 61076-2-101 |
| Электрическое подключение 1, количество подключений/ядер | 4 |
| Электрическое соединение 1, используемые соединения/жилы | 3 |
| Электрическое подключение 1, схема подключения | 00995635 |
| Электрическое соединение 2, функция | Сторона полевого устройства |
| Электрическое соединение 2, конструкция | Угловой |
| Электрическое подключение 2, тип подключения | 2x розетка |
| Электрическое соединение 2, кабельный вывод | Угловой |
| Электрическое соединение 2, система разъемов | Тип штекера C по EN 175301-803 |
| Электрическое соединение 2, количество соединений/жилы | 4 |
| Электрическое соединение 2, используемые соединения/жилы | 2 |
| Электрическое подключение 2, схема подключения | 00995620 |
| Диапазон рабочего напряжения DC | 20.4 V … 27.6 V |
| Номинальный ток при 40° C | 4 A |
| Устойчивость к перенапряжению | 0.8 кВ |
| Длина кабеля 1 | 5 m |
| Длина кабеля 2 | 0.3 m |
| Характеристика кабеля | Подходит для энергетических цепей/роботов |
| Условия испытаний кабель | Прочность на изгиб: в соответствии со стандартом Festo Условия испытаний по запросу Устойчивость к скручиванию: > 300 000 циклов, ± 270°/0.1 m Энергетическая цепь: > 5 миллионов циклов, радиус изгиба 28 мм |
| Мин. радиус изгиба со свободно перемещающейся вставкой 1 | 39 мм |
| Мин. радиус изгиба со свободно перемещающейся вставкой 2 | 39 мм |
| Диаметр кабеля 1 | 3.8 мм |
| Диаметр кабеля 2 | 3.8 мм |
| Проводник номинального сечения | 0.25 мм² |
| Степень защиты | IP65 IP67 |
| Температура окружающей среды | -20 °C … 80 °C |
| Указание по температуре окружающей среды | -10 — 40°C при монтаже через сквозное отверстие |
| Температура окружающей среды при движущемся кабеле | -20 °C … 80 °C |
| Температура хранения | -20 °C … 80 °C |
| Знак CE (см. декларацию о соответствии) | В соответствии с Директивой ЕС RoHS |
| Маркировка CE (см. декларацию соответствия) | В соответствии с директивой Великобритании RoHS |
| Соответствие требованиям LABS (PWIS) | VDMA24364-B2-L |
| Указание по материалам | Соответствующий требованиям RoHS Не содержит галогенов Не содержит эфира фосфорной кислоты |
| Степень загрязнения | 3 |
| Класс коррозионной стойкости CRC | 1 — Низкий коррозионный стресс |
| Материал оболочки кабеля | TPE-U(PUR) |
| Цвет оболочки кабеля | серый |
| Материал корпуса | PA PC TPE-U(PUR) |
| Цвет корпуса | Черный |
| Материал уплотнений | NBR |
| Материал электрический контакт | Позолоченный медный сплав Медный сплав с серебряным напылением |
| Материал резьбовой втулки | Никелированная латунь |
