Технические характеристики
| В соответствии со стандартом | EN 61076-2-101 |
| Одобрение | Торговая марка RCM |

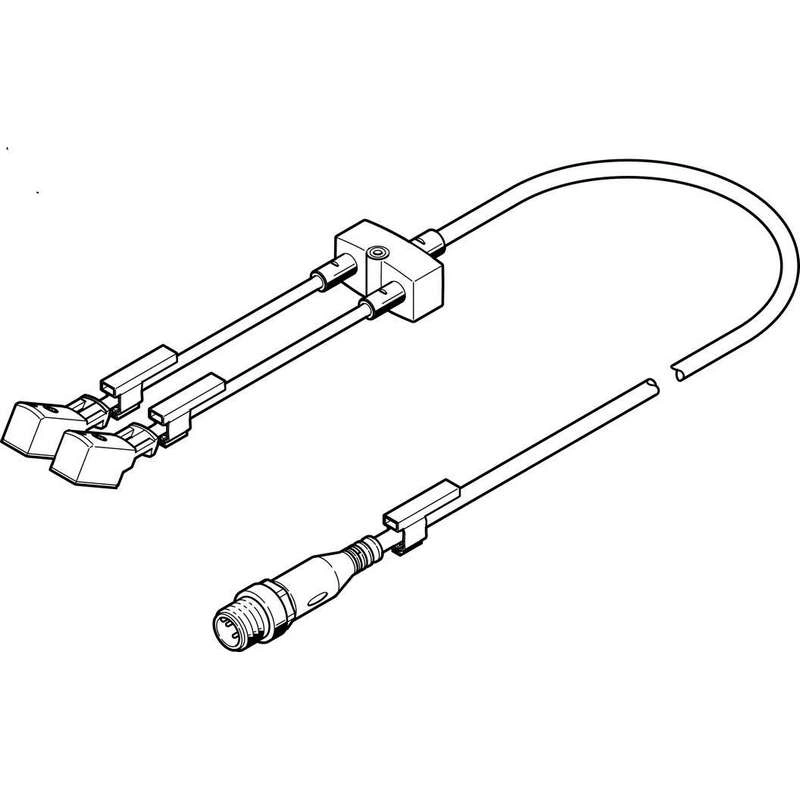

| Дизайн | Y-образный распределитель с кабелями с обеих сторон |
| Distrubution | Y-образный тип |
| Индикация состояния сигнала | Желтый светодиод |
| Дополнительные функции | Снижение тока удержания |
| Обозначение кабеля | С держателем этикетки |
| Тип монтажа | Сквозное отверстие для винта M2 С принадлежностями |
| Вес изделия | 90 грамм |
| Электрическое соединение 1, функция | Сторона контроллера |
| Электрическое соединение 1, конструкция | Круглый |
| Электрическое соединение 1, тип соединения | Вилки |
| Электрическое соединение 1, кабельный вывод | Прямой |
| Электрическое соединение 1, система разъемов | M12x1, A-код согласно EN 61076-2-101 |
| Электрическое соединение 1, количество соединений/ядер | 4 |
| Электрическое соединение 1, используемые соединения/жилы | 3 |
| Электрическое соединение 1, схема подключения | 00995635 |
| Электрическое соединение 2, функция | Сторона полевого устройства |
| Электрическое соединение 2, конструкция | Угловой |
| Электрическое соединение 2, тип соединения | 2x розетка |
| Электрическое подключение 2, кабельный вывод | Угловой |
| Электрическое подключение 2, система разъемов | Схема подключения ZC, метрический винт |
| Электрическое соединение 2, количество соединений/ядер | 2 |
| Электрическое соединение 2, используемые соединения/жилы | 2 |
| Электрическое соединение 2, схема подключения | 00995625 |
| Диапазон рабочего напряжения постоянного тока | 20.4 V … 27.6 V |
| Номинальный ток при 40° C | 1 A |
| Устойчивость к перенапряжению | 0.8 кВ |
| Длина кабеля 1 | 2.5 m |
| Длина кабеля 2 | 0.3 m |
| Характеристика кабеля | Подходит для энергетических цепей/роботов |
| Примечания к характеристикам кабеля | Стандартная для стороны полевого устройства |
| Кабель для условий испытаний | Прочность на изгиб: в соответствии со стандартом Festo Условия испытаний по запросу Устойчивость к кручению: > 300 000 циклов, ± 270°/0.1 m Энергетическая цепь: > 5 миллионов циклов, радиус изгиба 28 мм |
| Указания по условиям испытаний кабель | Для стандартных характеристик кабеля: энергетическая цепь: 1.5 миллионов циклов, радиус изгиба 75 мм, прочность на изгиб: в соответствии со стандартом Festo, условия испытаний по запросу |
| Мин. Радиус изгиба со свободно перемещающейся вставкой 1 | 39 мм |
| Мин. радиус изгиба со свободно перемещающейся вставкой 2 | 30 мм |
| Диаметр кабеля 1 | 3.8 мм |
| Диаметр кабеля 2 | 2.9 мм |
| Номинальное поперечное сечение проводника | 0.25 мм² |
| Степень защиты | IP65 |
| Температура окружающей среды | -10 °C … 50 °C |
| Примечание по температуре окружающей среды | -10 — 40°C с монтажом через сквозное отверстие |
| Температура окружающей среды при движущемся кабеле | -5 °C … 50 °C |
| Температура хранения | -10 °C … 50 °C |
| Знак CE (см. декларацию соответствия) | В соответствии с Директивой ЕС по ЭМС В соответствии с директивой ЕС RoHS |
| Маркировка CE (см. декларацию соответствия) | В соответствии с инструкциями Великобритании по ЭМС В соответствии с инструкциями RoHS Великобритании |
| Соответствие требованиям LABS (PWIS) | VDMA24364-B2-L |
| Примечание по материалам | Соответствие RoHS |
| Степень загрязнения | 3 |
| Класс коррозионной стойкости CRC | 2 — Умеренная коррозионная нагрузка |
| Материал оболочки кабеля | TPE-U(PUR) |
| Цвет оболочки кабеля | серый |
| Материал корпуса | PA TPE-U(PUR) |
| Цвет корпуса | Черный |
| Материал уплотнений | NBR TPE-O |
| Материал электрический контакт | Позолоченный медный сплав Медный сплав, луженый |
| Материал резьбовой втулки | Никелированная латунь |
