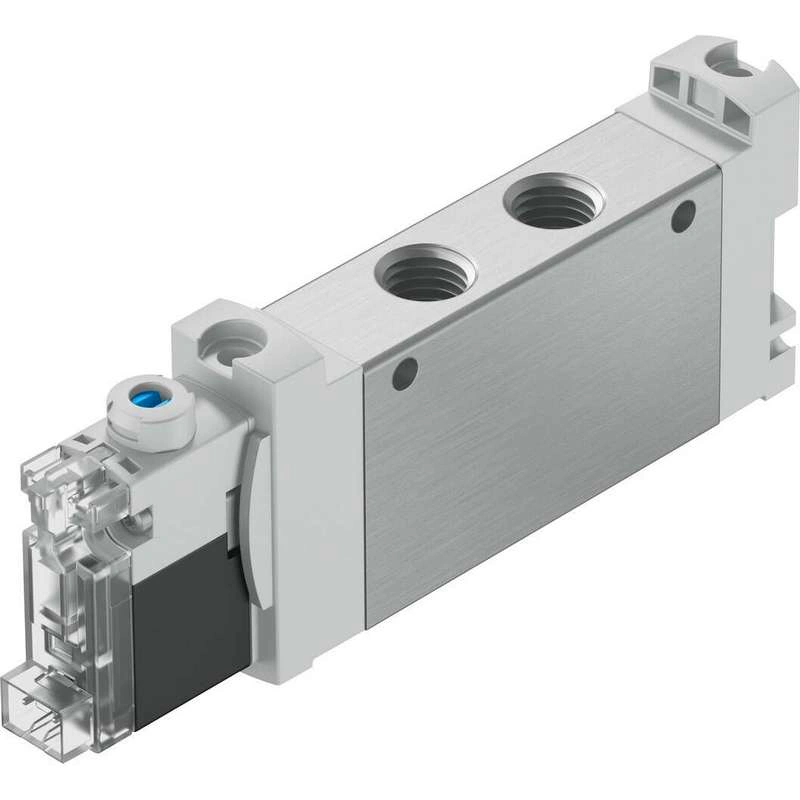

Технические характеристики
| Функция клапана | 5/2-ходовой, моностабильный |
| Тип срабатывания | Электрический |
| Размер клапана | 14 мм |
| Стандартный номинальный расход | 660 л/мин |
| пневматический рабочий порт | G1/8 |
| Рабочее напряжение | 24 В DC |
| Рабочее давление | 0.25 МПа … 0.7 МПа |
| Рабочее давление | 2.5 бар … 7 бар |
| Конструкция | Поршневая заслонка с уплотнительным кольцом |
| Тип сброса | Пневматическая пружина |
| Утверждение | c UL us — Признано (OL) |
| Орган, выдавший сертификат | UL MH19482 |
| Степень защиты | IP40 |
| Функция вытяжного воздуха | С возможностью регулирования расхода |
| Принцип уплотнения | Мягкий |
| Монтажное положение | опция |
| Ручное управление | Съемник Недренируемый |
| Тип пилотирования | Приводится в действие пилотом |
| Подача пилотного воздуха | Внутренний |
| Направление потока | Не реверсивный |
| Символ | 00992908 |
| нахлест | Положительное перекрытие |
| Индикация состояния сигнала | СВЕТОДИОД |
| Макс. частота переключения | 2 Гц |
| Время отключения | 24 мс |
| Время включения | 14 мс |
| Дежурный цикл | 100% |
| Макс. положительный тестовый импульс с сигналом 0 | 1600 мкс |
| Макс. отрицательный тестовый импульс с 1 сигналом | 3000 мкс |
| Характерные данные катушки | 24 В ПОСТОЯННОГО ТОКА: 0.8 W |
| Допустимые колебания напряжения | +/- 10 % |
| Рабочая среда | Сжатый воздух по ISO 8573-1:2010 [7:4:4] |
| Примечание по рабочей и экспериментальной среде | Возможна работа со смазкой (в этом случае всегда требуется смазка) |
| Устойчивость к вибрации | Испытание на применение при транспортировке с уровнем серьезности 1 согласно FN 942017-4 и EN 60068-2-6 |
| Ударопрочность | Испытание на удар с уровнем тяжести 1 в соответствии с FN 942017-5 и EN 60068-2-27 |
| Класс коррозионной стойкости CRC | 0 — Нет коррозионного напряжения |
| Соответствие требованиям LABS (PWIS) | VDMA24364 зона III |
| Температура среды | -5 °C … 50 °C |
| Пилотная среда | Сжатый воздух согласно ISO 8573-1:2010 [7:4:4] |
| Температура окружающей среды | -5 °C … 50 °C |
| Вес изделия | 65 грамм |
| Электрическое подключение | 2-контактный Форма плунжера H, горизонтальное подключение Заглушки |
| Тип монтажа | На коллекторной рейке Со сквозным отверстием |
| Пневматическое соединение, порт 2 | G1/8 |
| Пневматическое соединение, порт 4 | G1/8 |
| Примечание по материалам | Соответствие RoHS |
| Материал уплотнений | HNBR NBR |
| Материал корпуса | Кованый алюминиевый сплав |
