Технические характеристики
| Рабочий ход | 75 мм |
| Размер | 45 |
| Запас хода | 0 мм |
| Реверсивный люфт теоретический | 150 мкм |
| Диаметр шпинделя | 10 мм |
| Шаг шпинделя | 10 мм/U |
| Монтажное положение | опция |
| Направляющая | Направляющая с рециркуляционным шарикоподшипником |

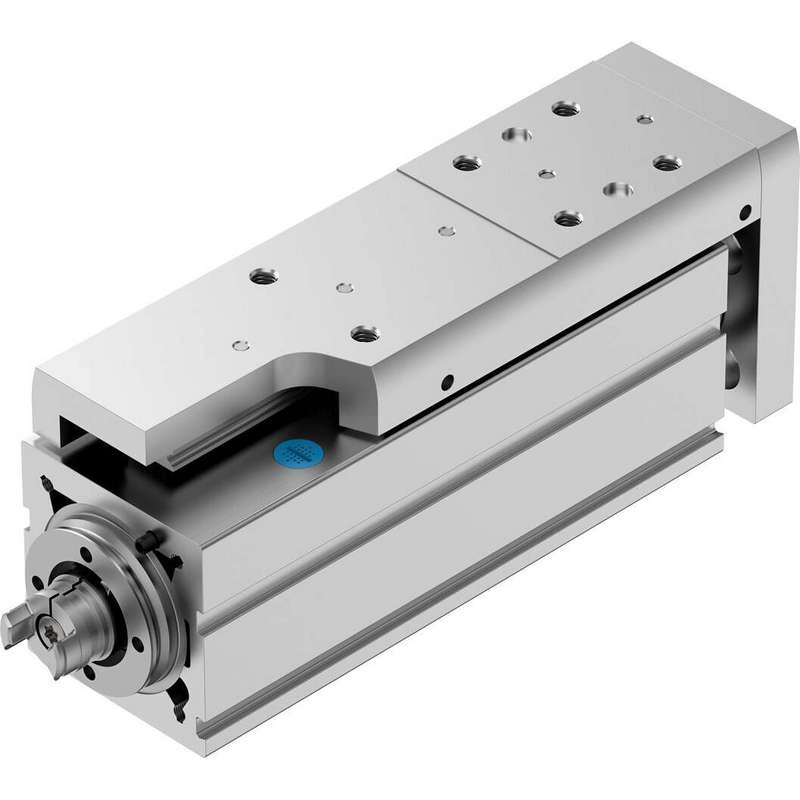

| Конструкция | Электрический мини-ползун С шарико-винтовой передачей |
| Тип двигателя | Шаговый двигатель Серводвигатель |
| Справочная информация | Положительный фиксированный упорный блок Отрицательный фиксированный упорный блок Контрольный выключатель |
| Тип шпинделя | Привод шариковинтовой пары |
| Символ | 00992069 |
| Определение положения | Через бесконтактный датчик |
| Макс. ускорение | 15 м/с² |
| Макс. скорость | 0.6 м/с |
| Точность повторения | ±0.015 мм |
| Дежурный цикл | 100% |
| Класс коррозионной стойкости CRC | 0 — отсутствие коррозионного напряжения |
| Соответствие требованиям LABS (PWIS) | VDMA24364 зона III |
| Пригодность для производства литий-ионных аккумуляторов | Металлы, содержащие более 1% меди, цинка или никеля по массе, исключены из использования. Исключение составляют никель в стали, химически никелированные поверхности, печатные платы, кабели, электрические штепсельные разъемы и катушки |
| Класс чистоты | Класс 9 в соответствии с ISO 14644-1 |
| Уровень звукового давления | 50 дБ(A) |
| Степень защиты | IP40 |
| Температура окружающей среды | 0 °C … 50 °C |
| Динамическая базовая нагрузка на неподвижный подшипник | 7413 N |
| Динамическая базовая нагрузка на линейную направляющую | 3240 N |
| Динамическая базовая нагрузка на шариковинтовую пару | 3200 N |
| Макс. сила Fy | 1314 N |
| Макс. сила Fz | 1314 N |
| Макс. момент Mx | 8.1 Нм |
| Макс. момент Мой | 7 Нм |
| Макс. момент Mz | 7 Нм |
| Макс. радиальная сила на приводном валу | 180 N |
| Макс. усилие подачи Fx | 120 N |
| Справочное значение эффективной нагрузки, горизонталь | 12 кг |
| Эталонное значение эффективной нагрузки, вертикальное | 12 кг |
| Номинальная статическая нагрузка шариковинтовой пары | 5900 N |
| Номинальная статическая нагрузка на линейную направляющую | 5630 N |
| Момент инерции массы JH на метр хода | 0.13609 кгсм² |
| Момент инерции массы JL на кг рабочей нагрузки | 0.02533 кгсм² |
| Момент инерции массы JO | 0.01363 кгсм² |
| Постоянная подача | 10 мм/U |
| Номинальная статическая нагрузка на неподвижный подшипник | 3966 N |
| Контрольное значение Эксплуатационные характеристики | 5000 км |
| Интервал технического обслуживания | Смазка на весь срок службы |
| Подвижная масса для хода 0 мм | 212 грамм |
| Дополнительная подвижная масса на 10 мм хода | 30 грамм |
| Вес изделия | 1079 грамм |
| Базовый вес для хода 0 мм | 608 грамм |
| Дополнительная масса на 10 мм хода | 63 грамм |
| Тип монтажа | Через внутреннюю резьбу Центрирующая втулка С принадлежностями Через цилиндрический штифт |
| Код интерфейса, привод | V32 |
| Примечание по материалам | Соответствует требованиям RoHS |
| Направляющая для материала | Прокатная сталь |
| Направляющая для материала | Прокатная сталь |
| Материал корпуса | Анодированный кованый алюминиевый сплав |
| Материал пластины вилки | Анодированный кованый алюминиевый сплав |
| Материал поршневой шток | Высоколегированная нержавеющая сталь |
| Задвижка для материала | Анодированный кованый алюминиевый сплав |
| Материал гайки шпинделя | Прокатная сталь |
| Материал Шпиндель | Прокатная сталь |
