Технические характеристики
| Рабочий ход | 25 мм |
| Размер | 32 |
| Запас хода | 0 мм |
| Реверсивный люфт теоретический | 150 мкм |
| Диаметр шпинделя | 8 мм |
| Шаг шпинделя | 8 мм/U |
| Монтажная позиция | опция |
| Направляющая | Направляющая с рециркуляционным шарикоподшипником |

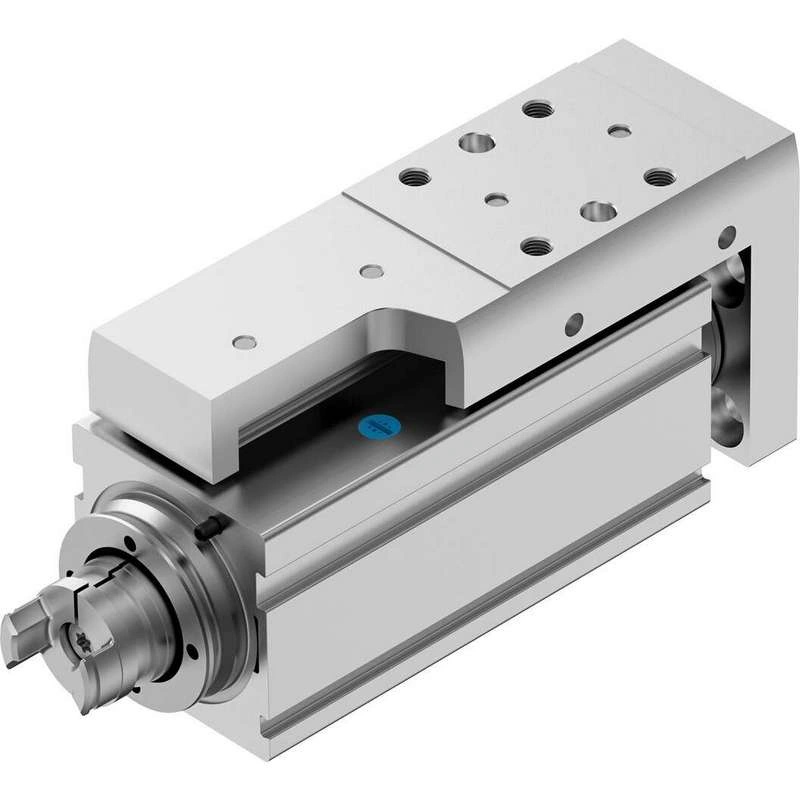

| Конструкция | Электрический мини-ползун С шарико-винтовой передачей |
| Тип двигателя | Шаговый двигатель Серводвигатель |
| Ссылка | Позитивный фиксированный упорный блок Негативный фиксированный стопорный блок Контрольный переключатель |
| Тип шпинделя | Шарико-винтовой привод |
| Символ | 00992069 |
| Определение положения | Через бесконтактный датчик |
| Макс. ускорение | 15 м/с² |
| Макс. скорость | 0.5 м/с |
| Точность повторения | ±0.015 мм |
| Рабочий цикл | 100% |
| Класс коррозионной стойкости CRC | 0 — Нет коррозионного напряжения |
| Соответствие требованиям LABS (PWIS) | VDMA24364 зона III |
| Пригодность для производства литий-ионных аккумуляторов | Металлы, содержащие более 1 % меди, цинка или никеля по массе, исключены из использования. Исключение составляют никель в стали, химически никелированные поверхности, печатные платы, кабели, электрические штепсельные разъемы и катушки |
| Класс чистого помещения | Класс 9 в соответствии с ISO 14644-1 |
| Уровень звукового давления | 40 дБ(A) |
| Степень защиты | IP40 |
| Температура окружающей среды | 0 °C … 50 °C |
| Динамическая базовая нагрузка на неподвижный подшипник | 3795 N |
| Динамическая базовая нагрузка на линейную направляющую | 2135 N |
| Шариковый винт с динамической базовой нагрузкой | 2000 N |
| Макс. сила Fy | 991 N |
| Макс. сила Fz | 991 N |
| Макс. момент Mx | 3.4 Нм |
| Макс. момент My | 3.2 Нм |
| Макс. момент Mz | 3.2 Нм |
| Макс. радиальная сила на приводном валу | 75 N |
| Макс. усилие подачи Fx | 60 N |
| Справочное значение эффективной нагрузки, горизонтальное | 6 кг |
| Справочное значение Эффективная нагрузка, вертикальная | 6 кг |
| Номинальная статическая нагрузка шариковинтовой пары | 3700 N |
| Номинальная статическая нагрузка на линейную направляющую | 3880 N |
| Момент инерции массы JH на метр хода | 0.04477 кгсм² |
| Момент инерции JL на кг рабочей нагрузки | 0.01621 кгсм² |
| Момент инерции JO | 0.00668 кгсм² |
| Постоянная подача | 8 мм/U |
| Номинальная статическая нагрузка на неподвижную опору | 1792 N |
| Справочное значение Эксплуатационные характеристики | 5000 км |
| Интервал технического обслуживания | Смазка на весь срок службы |
| Подвижная масса для хода 0 мм | 149 грамм |
| Дополнительная подвижная масса на 10 мм хода | 12 грамм |
| Вес изделия | 406 грамм |
| Основная масса для хода 0 мм | 331 грамм |
| Дополнительный вес на 10 мм хода | 30 грамм |
| Тип крепления | Внутренняя резьба Центрирующая втулка С принадлежностями Цилиндрический штифт |
| Код интерфейса, привод | V25 |
| Примечание по материалам | Соответствует требованиям RoHS |
| Направляющая для материала | Прокатная сталь |
| Направляющая для материала | Стальной прокат |
| Материал корпуса | Анодированный кованый алюминиевый сплав |
| Материал пластины коромысла | Деформируемый алюминиевый сплав |
| Материальный поршневой шток | Высоколегированная нержавеющая сталь |
| Направляющая для материала | Анодированный кованый алюминиевый сплав |
| Материал гайки шпинделя | Прокатная сталь |
| Материал шпинделя | Прокатная сталь |
