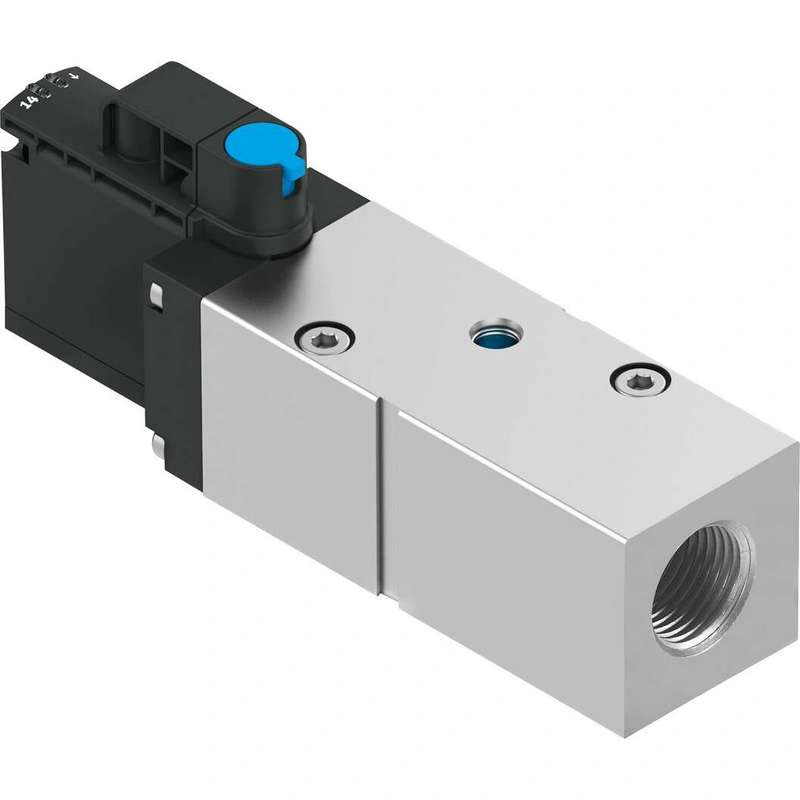

Технические характеристики
| Макс. положительный испытательный импульс с сигналом 0 | 2000 мкс |
| Макс. отрицательный тестовый импульс с 1 сигналом | 1200 мкс |
| Размер решетки | 41 мм |
| Размер клапана | 40 мм |
| Виброустойчивость | Испытание на транспортное применение с уровнем серьезности 2 согласно FN 942017-4 и EN 60068-2-6 |
| Ударопрочность | Испытание на удар с уровнем тяжести 2 в соответствии с FN 942017-5 и EN 60068-2-27 |
| Тип приведения в действие | Электрический |
| Принцип уплотнения | Мягкий |
| Монтажное положение | опция |
| Ручное управление | Нет |
| Дизайн | Поршневая задвижка |
| Тип сброса | Механическая пружина |
| Тип пилотирования | Приводится в действие пилотом |
| Подача пилотного воздуха | Внутреннее |
| Направление потока | Необратимый |
| Символ | 00997291 |
| Функция клапана | Опрессовка Вытяжка |
| Функция переключающего элемента | Контакт N/C |
| нахлест | Подкрылок |
| Примечание по принудительной динамизации | Частота переключения мин. 1/месяц |
| Индикация состояния сигнала | Желтый светодиод, управление клапаном Зеленый светодиод, реле давления, состояние исчерпания |
| Датчик положения переключения | Через реле давления, состояние исчерпано |
| Рабочее давление | 0.2 МПа … 1 МПа |
| Рабочее давление | 2 бар … 10 бар |
| Давление переключения | Не регулируется Точка переключения между 50 и 75% рабочего давления |
| Стандартный номинальный расход вентиляции | 3000 л/мин |
| Стандартный номинальный расход воздуха для выхлопа | 3300 л/мин |
| Рабочий цикл | 100% |
| Номинальное рабочее напряжение DC | 24 V |
| Характерные данные катушки | 24 В ПОСТОЯННОГО ТОКА: 1.6 W |
| Допустимые колебания напряжения | +/- 10 % |
| Рабочая среда | Сжатый воздух по ISO 8573-1:2010 [7:4:4] |
| Указание по рабочей и пилотной среде | Работа со смазкой невозможна |
| Класс коррозионной стойкости CRC | 0 — Нет коррозионного напряжения |
| Соответствие требованиям LABS (PWIS) | VDMA24364-B1/B2-L |
| Температура среды | -5 °C … 50 °C |
| Степень защиты | IP65 |
| Экспериментальная среда | Сжатый воздух согласно ISO 8573-1:2010 [7:4:4] |
| Температура окружающей среды | -5 °C … 50 °C |
| Среднее время наработки на отказ (MTTF), субкомпонент | 452 года, реле давления |
| Вес продукта | 466 грамм |
| Электрическое управление | Полевая шина |
| Электрическое подключение | Вставной |
| Тип монтажа | На основании |
| Пневматическое соединение, порт 3 | G1/2 |
| Указание по материалам | Соответствующая требованиям RoHS |
| Материал уплотнений | HNBR NBR |
| Материал корпуса | Кованый алюминиевый сплав |
| Материал винтов | Оцинкованная сталь |
