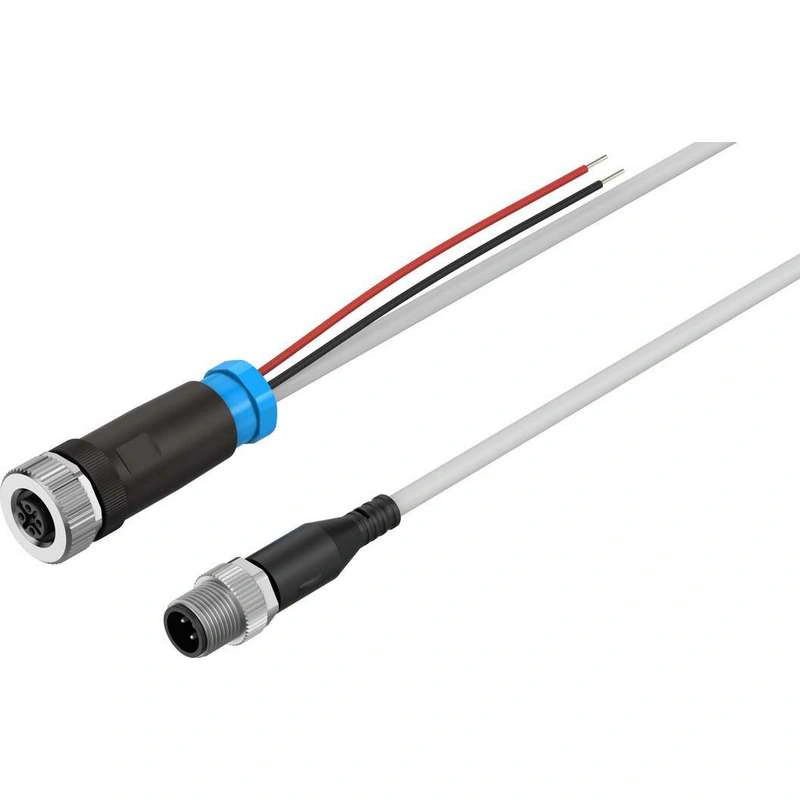

Технические характеристики
| По стандарту | EN 61076-2-101 |
| Конструкция | Y-образный распределитель с кабелем на стороне контроллера |
| Допуск на диаметр кабеля | 1 — 2 |
| Дополнительные функции | Дополнительное питание для порта B |
| Обозначение кабеля | Без держателя этикетки с надписью |
| Частота подключения | 100 |
| Вес изделия | 72.5 грамм |
| Электрическое подключение 1, функция | Сторона полевого устройства |
| Электрическое соединение 1, исполнение | Круглый |
| Электрическое соединение 1, тип соединения | Розетка |
| Электрическое соединение 1, кабельный вывод | Прямой |
| Электрическое соединение 1, система разъемов | M12x1, A-код согласно EN 61076-2-101 |
| Электрическое подключение 1, количество подключений/ядер | 5 |
| Электрическое соединение 1, используемые соединения/жилы | 5 |
| Электрическое соединение 1, тип монтажа | Замок винтового типа с шестигранником 18 мм и продольной насечкой |
| Электрическое соединение 1, схема подключения | 00995384 |
| Электрическое соединение 2, функция | IO-Link® Связь |
| Электрическое соединение 2, конструкция | Круглый |
| Электрическое соединение 2, тип соединения | Штекеры |
| Электрическое соединение 2, кабельный вывод | Прямой |
| Электрическое соединение 2, система разъемов | M12x1, A-код согласно EN 61076-2-101 |
| Электрическое соединение 2, количество соединений/жилы | 3 |
| Электрическое соединение 2, используемые соединения/ядра | 3 |
| электрическое соединение 2, тип монтажа | Винтовой замок с шестигранником 13 мм и продольной насечкой |
| Электрическое соединение 2, схема подключения | 00995573 |
| Электрическое соединение 3, функция | Дополнительное питание |
| Электрическое соединение 3, тип соединения | 2 одножильных провода |
| Электрическое соединение 3, система разъемов | Открытый конец |
| Электрическое соединение 3, количество соединений/ядер | 2 |
| Электрическое соединение 3, используемые соединения/жилы | 2 |
| Диапазон рабочего напряжения постоянного тока | 0 V … 30 V |
| Номинальное рабочее напряжение DC | 24 V |
| Номинальный ток при 40° C | 4 A |
| Устойчивость к перенапряжению | 0.8 кВ |
| Подключение защитного проводника | Нет в наличии |
| Экранирование | нет |
| Длина кабеля | 1 m |
| Длина кабеля 1 | 1 m |
| Длина кабеля 2 | 1 m |
| Характеристика кабеля | Для статических применений |
| Радиус изгиба 1, фиксированный монтаж кабеля | ≥11.7 мм |
| Радиус изгиба 2, фиксированная прокладка кабеля | ≥6 мм |
| Диаметр кабеля 1 | 3.8 мм |
| Допуск на диаметр кабеля 1 | ± 0.1 мм |
| Диаметр кабеля 2 | 1.75 мм |
| Допуск на диаметр кабеля 2 | ± 0.05 мм |
| Конструкция кабеля 1 | 3 x 0.25 мм² |
| Исполнение кабеля 2 | 2 x 0.5 мм² |
| Проводник номинального сечения | 0.5 мм² |
| Степень защиты | IP65 IP68 IP69K |
| Указание по степени защиты | IP40 для гнезда M12 В собранном состоянии |
| Температура окружающей среды | -30 °C … 80 °C |
| Температура хранения | -30 °C … 80 °C |
| Знак CE (см. декларацию соответствия) | В соответствии с директивой ЕС RoHS |
| Маркировка CE (см. декларацию соответствия) | В соответствии с инструкциями UK RoHS |
| Соответствие требованиям LABS (PWIS) | VDMA24364-B2-L |
| Примечание по материалам | Соответствует требованиям RoHS |
| Степень загрязнения | 3 |
| Класс коррозионной стойкости CRC | 1 — Низкое коррозионное напряжение |
| Материал оболочки кабеля | TPE-U(PUR) |
| Цвет оболочки кабеля | серый |
| Материал корпуса | PA TPE-U(PUR) |
| Цвет корпуса | Черный |
| Материал винтовой замок | Никелированная латунь Литой цинк, никелированный |
| Материал уплотнений | NBR |
| Электрический контакт материала | Никелированная и позолоченная бронза Позолоченная латунь |
| Материал изоляционной оболочки | ПВХ |
