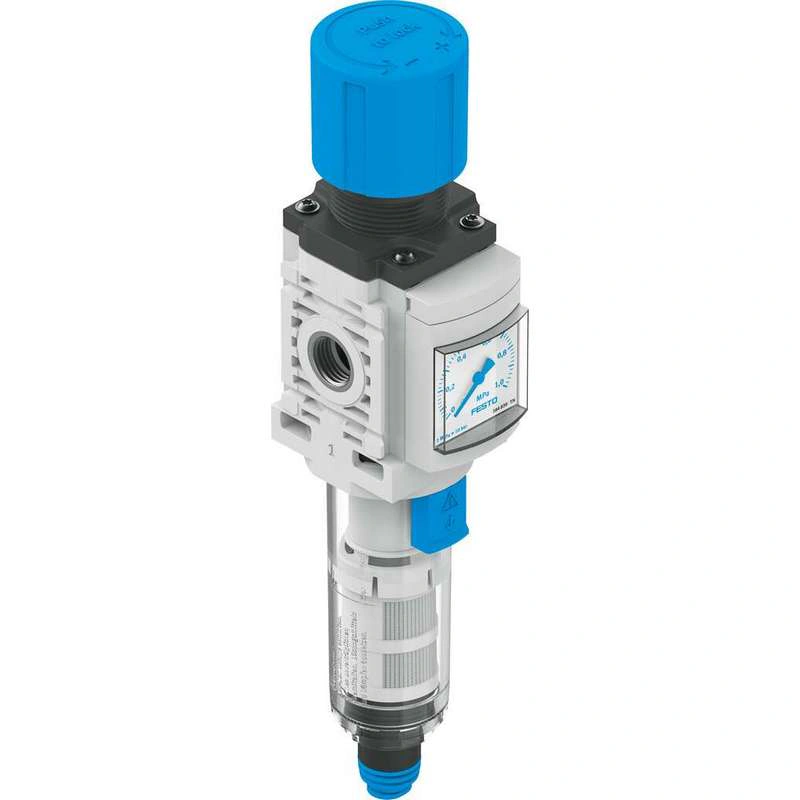

Технические характеристики
| Размер | 4 |
| Серия | MS |
| Блокировка привода | Поворотная ручка с фиксатором |
| Монтажное положение | Вертикаль +/-5° |
| Степень фильтрации | 5 мкм |
| Слив конденсата | Вращающийся вручную |
| Расчетное | Фильтр-регулятор с манометром Поршневой регулятор с прямым приводом |
| Макс. объём конденсата | 16.5 мл |
| Функция контроллера | Постоянное выходное давление С вторичной вентиляцией С функцией обратного потока |
| Символ | 00991589 |
| Отображаемые единицы | МПа |
| Манометр (АНАЛОГ) или индикатор давления (ЦИФРОВОЙ) | С манометром |
| Рабочее давление | 0.1 МПа … 1 МПа |
| Рабочее давление | 1 бар … 10 бар |
| Диапазон регулирования давления | 0.3 бар … 7 бар |
| Макс. гистерезис давления | 0.05 МПа |
| Макс. гистерезис давления | 0.5 бар |
| Макс. гистерезис давления | 7.25 psi |
| Стандартный номинальный расход | 1500 л/мин |
| Рабочая среда | Сжатый воздух согласно ISO 8573-1:2010 [7:4:4] Инертные газы |
| Класс коррозионной стойкости CRC | 1 — Низкая коррозионная нагрузка |
| Соответствие требованиям LABS (PWIS) | VDMA24364-B1/B2-L |
| Класс чистоты | Класс 7 в соответствии с ISO 14644-1 |
| Температура хранения | -5 °C … 50 °C |
| Класс чистоты воздуха на выходе | Сжатый воздух по ISO 8573-1:2010 [6:4:4] |
| Температура среды | -5 °C … 50 °C |
| Температура окружающей среды | -5 °C … 50 °C |
| Вес продукта | 207 грамм |
| Тип монтажа | Либо: Монтаж на передней панели Монтаж в линию С аксессуарами |
| Пневматическое соединение, порт 1 | G1/4 |
| Пневматическое соединение, порт 2 | G1/4 |
| Указание по материалам | Соответствует требованиям RoHS |
| Материал уплотнений | NBR |
| Материал поворотной ручки | POM |
| Материал пружины | Высоколегированная сталь Оцинкованная сталь |
| Материал фильтра | ПЭ |
| Материал корпуса | Усиленный полиамидом |
| Материал чаши | PC |
| Материал штока клапана | POM |
