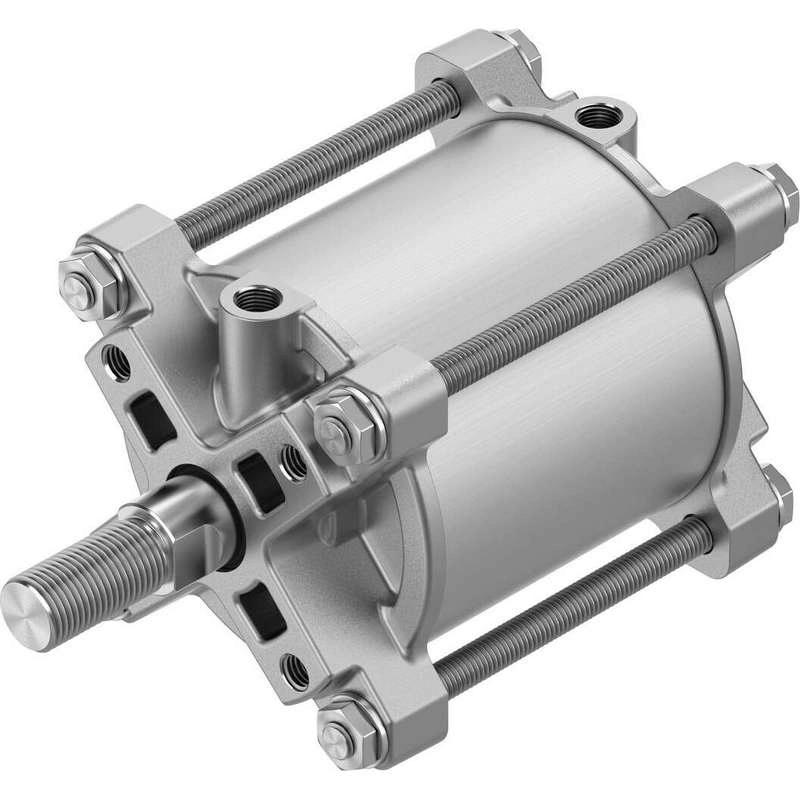

Линейный привод DFPC-80- -
Артикул 8110796
- Вес11,2 кг
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней
sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев
Ключевые параметры
Размер привода клапана 80
Расположение фланцевых отверстий F07
Ход 10 мм ... 1600 мм
Диаметр поршня 80 мм
Фитинговое соединение соответствует стандарту ISO 5210
Амортизация Эластичные амортизирующие кольца/пластины на обоих концах
Описание производителя
Линейный привод
Технические данные 8110796
Технические характеристики
| Размер привода клапана | 80 |
| Расположение фланцевых отверстий | F07 |
| Ход | 10 мм ... 1600 мм |
| Диаметр поршня | 80 мм |
| Фитинговое соединение соответствует стандарту | ISO 5210 |
| Амортизация | Эластичные амортизирующие кольца/пластины на обоих концах |
| Монтажное положение | опция |
| Режим работы | Двойного действия |
| Конструкция | Поршень Шток поршня Стяжной стержень Ствол цилиндра |
| Определение положения | Через бесконтактный датчик |
| Символ | 00991217 |
| Варианты | Разрешение на взрывозащиту (ATEX) Удлиненная наружная резьба штока поршня Нестандартная резьба на штоке поршня Поршневой шток с наружной резьбой, укороченный с одного конца Удлиненный шток поршня Распорный болт со стороны крышки подшипника |
| Рабочее давление | 0.06 МПа ... 0.8 МПа |
| Рабочее давление | 0.6 бар ... 8 бар |
| Рабочее давление | 8.7 psi ... 116 psi |
| Номинальное рабочее давление | 0.6 МПа |
| Номинальное рабочее давление | 6 бар |
| Номинальное рабочее давление | 87 psi |
| Знак CE (см. декларацию соответствия) | В соответствии с Директивой ЕС по взрывозащите (ATEX) |
| Маркировка CE (см. декларацию соответствия) | К инструкции UK EX |
| Сертификация по взрывозащите за пределами ЕС | EPL Db (GB) EPL Gb (GB) |
| Взрывозащита | Зона 1 (ATEX) Зона 1 (UKEX) Зона 2 (ATEX) Зона 21 (ATEX) Зона 21 (UKEX) Зона 22 (ATEX) |
| Газ категории ATEX | II 2грамм |
| Категория пыли ATEX | II 2D |
| Тип взрывозащиты для газа | Ex h IIC T4 Gb |
| Тип взрывозащиты от воспламенения пыли | Ex h IIIC T120°C Db |
| Взрывоопасная температура окружающей среды | -20°C <= Ta <= +80°C |
| Рабочая среда | Сжатый воздух согласно ISO 8573-1:2010 [7:4:4] |
| Указание по рабочей и пилотной среде | Возможна работа со смазкой (в этом случае всегда требуется работа со смазкой) |
| Устойчивость к вибрации | Испытание при транспортировке с уровнем тяжести 1 согласно FN 942017-4 и EN 60068-2-6 |
| Ударопрочность | Испытание на ударную нагрузку с уровнем серьезности 1 по FN 942017-5 и EN 60068-2-27 |
| Соответствие требованиям LABS (PWIS) | VDMA24364 зона III |
| Температура окружающей среды | -20 °C ... 80 °C |
| Энергия удара в крайних положениях | 1.4 J |
| Теоретическая сила при 0.6 МПа (6 бар, 87 фунтов на кв. дюйм), обратный ход | 2827 N |
| Теоретическая сила при 0.6 МПа (6 бар, 87 фунтов на кв. дюйм), ход вперед | 3016 N |
| Расход воздуха при обратном ходе на 10 мм | 0.33 l |
| Расход воздуха при ходе вперед на 10 мм | 0.352 l |
| Подвижная масса для хода 0 мм | 451 грамм |
| Дополнительная подвижная масса на 10 мм хода | 24.8 грамм |
| Вес изделия | 1300 g ... 11200 грамм |
| Основной вес для хода 0 мм | 1230.3 грамм |
| Дополнительный вес на 10 мм хода | 61.8 грамм |
| Тип крепления | Либо: На фланце согласно ISO 5210 С распорным болтом |
| Пневматическое соединение | G1/8 |
| Примечание по материалам | Соответствие RoHS |
| Материал крышки | Гравитационный литой алюминий |
| Материал штока поршня | Высоколегированная нержавеющая сталь |
| Материал сбрасывателя штока поршня | TPE-U(PU) |
| Материал гайки | Высоколегированная нержавеющая сталь |
| Материал статических уплотнений | NBR |
| Материал стяжки | Высоколегированная нержавеющая сталь |
| Материал цилиндра | Гладкоанодированный кованый алюминиевый сплав |
