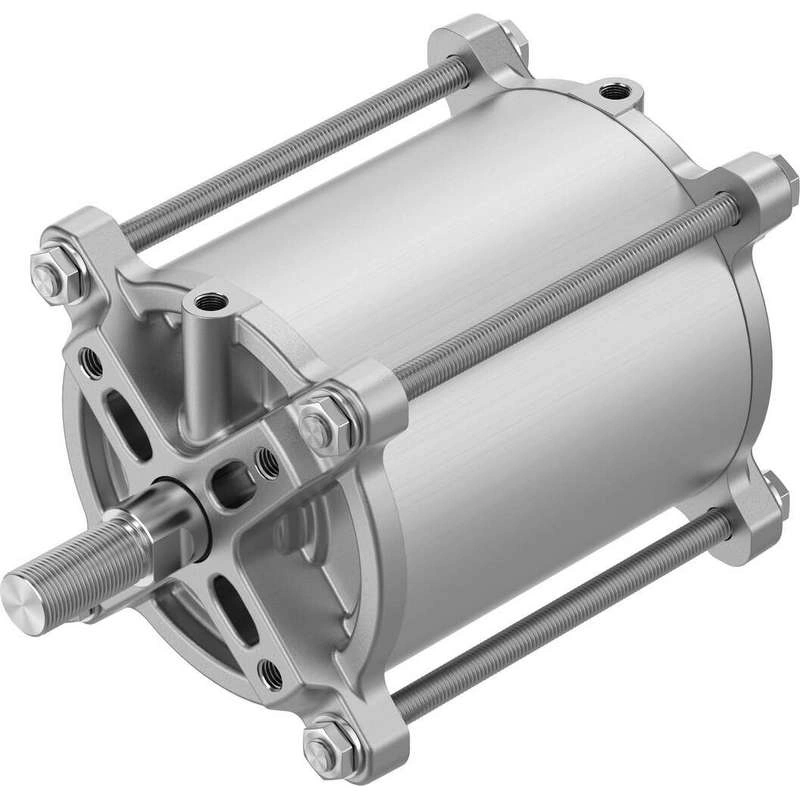

Линейный привод DFPC-125- -
Артикул 8110797
- Вес20,21 кг
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней
sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев
Ключевые параметры
Размер привода клапана 125
Схема фланцевых отверстий F10
Ход 10 мм ... 1600 мм
Диаметр поршня 125 мм
Фитинговое соединение соответствует стандарту ISO 5210
Амортизация Эластичные амортизирующие кольца/пластины на обоих концах
Описание производителя
Линейный привод
Технические данные 8110797
Технические характеристики
| Размер привода клапана | 125 |
| Схема фланцевых отверстий | F10 |
| Ход | 10 мм ... 1600 мм |
| Диаметр поршня | 125 мм |
| Фитинговое соединение соответствует стандарту | ISO 5210 |
| Амортизация | Эластичные амортизирующие кольца/пластины на обоих концах |
| Монтажное положение | опция |
| Режим работы | Двойного действия |
| Конструкция | Поршень Поршневой шток Стяжной стержень Ствол цилиндра |
| Определение положения | Через бесконтактный датчик |
| Символ | 00991217 |
| Варианты | Допуск по взрывозащите (ATEX) Удлиненная наружная резьба поршневого штока Нестандартная резьба на поршневом штоке Поршневой шток с наружной резьбой, укороченный с одного конца Удлиненный поршневой шток Распорный болт со стороны крышки подшипника |
| Рабочее давление | 0.06 МПа ... 0.8 МПа |
| Рабочее давление | 0.6 бар ... 8 бар |
| Рабочее давление | 8.7 psi ... 116 psi |
| Номинальное рабочее давление | 0.6 МПа |
| Номинальное рабочее давление | 6 бар |
| Номинальное рабочее давление | 87 фунтов на квадратный дюйм |
| Знак CE (см. декларацию соответствия) | В соответствии с директивой ЕС по взрывозащите (ATEX) |
| Маркировка CE (см. декларацию соответствия) | В соответствии с инструкциями UK EX |
| Сертификация по взрывозащите за пределами ЕС | EPL Db (GB) EPL Gb (GB) |
| Взрывозащита | Зона 1 (ATEX) Зона 1 (UKEX) Зона 2 (ATEX) Зона 21 (ATEX) Зона 21 (UKEX) Зона 22 (ATEX) |
| Газ категории ATEX | II 2грамм |
| Категория ATEX пыль | II 2D |
| Вид взрывозащиты для газа | Ex h IIC T4 Gb |
| Тип взрывозащиты от воспламенения пыли | Ex h IIIC T120°C Db |
| Взрывоопасная температура окружающей среды | -20°C <= Ta <= +80°C |
| Рабочая среда | Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4] |
| Примечание по рабочей и пилотной среде | Возможность работы со смазкой (в этом случае всегда требуется смазка) |
| Виброустойчивость | Испытание на применение при транспортировке с уровнем тяжести 1 согласно FN 942017-4 и EN 60068-2-6 |
| Ударопрочность | Испытание на удар с уровнем тяжести 1 в соответствии с FN 942017-5 и EN 60068-2-27 |
| Соответствие требованиям LABS (PWIS) | VDMA24364 зона III |
| Температура окружающей среды | -20 °C ... 80 °C |
| Энергия удара в крайних положениях | 1.1 J |
| Теоретическая сила при 0.6 МПа (6 бар, 87 фунтов на кв. дюйм), обратный ход | 7069 N |
| Теоретическое усилие при 0.6 МПа (6 бар, 87 фунтов на кв. дюйм), ход вперед | 7363 N |
| Расход воздуха при обратном ходе на 10 мм | 0.825 l |
| Расход воздуха при ходе вперед на 10 мм | 0.859 l |
| Подвижная масса для хода 0 мм | 1059.6 грамм |
| Дополнительная подвижная масса на 10 мм хода | 38.9 грамм |
| Вес изделия | 3080 g ... 20210 грамм |
| Базовый вес для хода 0 мм | 2968.9 грамм |
| Дополнительный вес на 10 мм хода | 107.4 грамм |
| Тип монтажа | Либо: На фланце согласно ISO 5210 С распорным болтом |
| Пневматическое соединение | G1/8 |
| Указание по материалам | Соответствует RoHS |
| Материал крышки | Гравитационный литой алюминий |
| Материал поршневого штока | Высоколегированная нержавеющая сталь |
| Материал сбрасывателя штока поршня | TPE-U(PU) |
| Материал гайки | Высоколегированная нержавеющая сталь |
| Материал статических уплотнений | NBR |
| Материал стяжной шпильки | Высоколегированная нержавеющая сталь |
| Материал цилиндра ствол | Гладкоанодированный кованый алюминиевый сплав |
