Технические характеристики

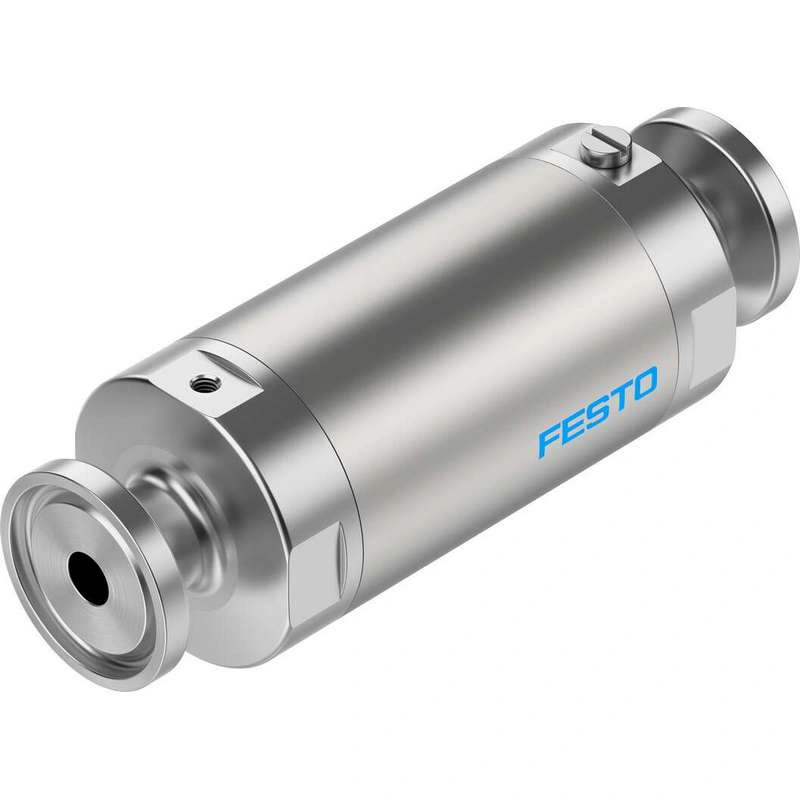

| Конструкция | Штифтовой клапан, с пневматическим приводом |
| Тип приведения в действие | Пневматический |
| Принцип уплотнения | Мягкий |
| Монтажная позиция | опция |
| Тип монтажа | Рядовая установка |
| Присоединение Технологический клапан | Зажим по DIN 32676 серия A |
| Номинальный размер DN | 6 |
| Функция клапана | 2/2-ходовой, закрытый, моностабильный |
| Направление потока | Реверсивный |
| Среднее давление | 0 МПа … 0.2 МПа |
| Давление среды | 0 бар … 2 бар |
| Среднее давление | 0 psi … 29 psi |
| Рабочее давление | 0.35 МПа … 0.6 МПа |
| Рабочее давление | 3.5 бар … 6 бар |
| Рабочее давление | 50.75 psi … 87 фунтов на квадратный дюйм |
| Номинальное давление PN | 10 |
| Давление разрыва | 1.6 МПа |
| Давление разрыва | 16 бар |
| Давление разрыва | 232 psi |
| Тип сброса | Механическая пружина |
| Тип пилотирования | С внешним управлением |
| Дополнительное отверстие для пилотного воздуха 12 | M3 |
| Пилотная среда | Сжатый воздух по ISO 8573-1:2010 [7:4:1] |
| Символ | 00992981 |
| Среда | Сжатый воздух согласно ISO 8573-1:2010 [-:-:1] Вода |
| Макс. вязкость | 4000 мм²/с |
| Температура среды | -5 °C … 90 °C |
| Температура окружающей среды | -5 °C … 60 °C |
| Температура хранения | 5 °C … 30 °C |
| Скорость потока Kv | 0.7 м³/ч |
| Время включения | 125 мс |
| Время выключения | 125 мс |
| Примечание по материалам | Соответствует RoHS |
| Соответствие требованиям LABS (PWIS) | VDMA24364 зона III |
| Материал корпуса | Высоколегированная нержавеющая сталь |
| Номер материала корпус | 1.4301 |
| Материал крышки корпуса | Высоколегированная нержавеющая сталь |
| Номер материала крышка корпуса | 1.4404 / AISI 316L |
| Материал уплотнений | FPM |
| Запорный элемент для материала | VMQ (силикон) |
| Вес продукта | 311 грамм |
| Подходит для использования с пищей | См. декларацию соответствия |
| Материал чаши | PPS |
