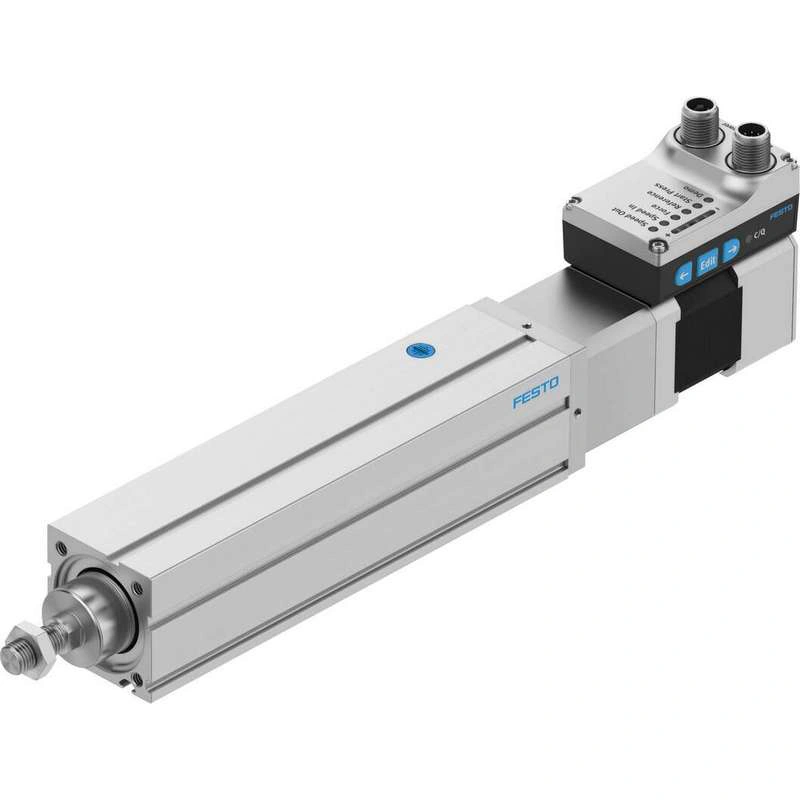

Технические характеристики
| Размер | 45 |
| Ход | 25 мм … 300 мм |
| Запас хода | 0 мм |
| Резьба штока поршня | M10x1.25 |
| Реверсивный люфт теоретический | 100 мкм |
| Диаметр шпинделя | 10 мм |
| Шаг шпинделя | 3 мм/U … 10 мм/U |
| Торсионный люфт в штоке поршня +/- | 1 град |
| Монтажное положение | опция |
| Конец поршневого штока | Наружная резьба |
| Тип двигателя | Шаговый двигатель |
| Конструкция | Электрический цилиндр С шарико-винтовым приводом Со встроенным приводом |
| Тип шпинделя | Шариковый винтовой привод |
| Символ | 00997294 |
| Защита от крутящего момента/направляющая | С направляющей с подшипником скольжения |
| Ссылка | Положительный фиксированный стопорный блок Негативный фиксированный упорный блок Контрольный переключатель |
| Датчик положения ротора | Абсолютный однооборотный энкодер |
| Датчик положения ротора, энкодер Принцип измерения | Магнитный |
| Контроль температуры | Отключение при повышенной температуре Встроенный точный КМОП-датчик температуры с аналоговым выходом |
| Дополнительные функции | Пользовательский интерфейс Встроенный датчик конечного положения |
| Дисплей | СВЕТОДИОД |
| Индикация состояния готовности | СВЕТОДИОД |
| Макс. ускорение | 0.5 м/с² … 5 м/с² |
| Макс. скорость | 0.07 м/с … 0.23 м/с |
| Скорость «Скоростной пресс» | 0.01 м/с |
| Точность повторения | ±0.02 мм |
| Характеристики цифровых логических выходов | Конфигурируемый Без гальванической развязки |
| Дежурный цикл | 100% |
| Класс защиты изоляции | B |
| Макс. токовые цифровые логические выходы | 100 мА |
| Макс. потребление тока | 3000 мА |
| Макс. потребление тока, логика | 0.3 A |
| Номинальное напряжение постоянного тока | 24 V |
| Номинальный ток | 3 A |
| Интерфейс параметризации | IO-Link Пользовательский интерфейс |
| Разрешение датчика положения ротора | 16 бит |
| Допустимые колебания напряжения | +/- 15% |
| Питание, тип подключения | Штекеры |
| электропитание, система подключения | M12x1, T-код в соответствии с EN 61076-2-111 |
| Питание, количество выводов/проводов | 4 |
| Электропитание, схема подключения | 00995989 |
| Одобрение | торговая марка RCM |
| знак KC | KC-EMV |
| Знак CE (см. декларацию соответствия) | В соответствии с директивой ЕС по электромагнитной совместимости В соответствии с директивой ЕС RoHS |
| Маркировка CE (см. декларацию соответствия) | К инструкциям Великобритании по ЭМС В соответствии с инструкциями RoHS Великобритании |
| Устойчивость к вибрации | Испытание на транспортное применение с уровнем серьезности 1 в соответствии с FN 942017-4 и EN 60068-2-6 |
| Ударопрочность | Испытание на удар с уровнем тяжести 1 в соответствии с FN 942017-5 и EN 60068-2-27 |
| Класс коррозионной стойкости CRC | 0 — нет коррозионного воздействия |
| Соответствие требованиям LABS (PWIS) | VDMA24364 зона III |
| Класс чистого помещения | Класс 9 в соответствии с ISO 14644-1 |
| Температура хранения | -20 °C … 60 °C |
| Относительная влажность воздуха | 0 — 90% Без конденсации |
| Степень защиты | IP40 |
| Класс защиты | III |
| Температура окружающей среды | 0 °C … 50 °C |
| Примечание по температуре окружающей среды | Мощность должна быть снижена на 2% на К при температуре окружающей среды выше 30°C. |
| Макс. момент Mx | 0 Нм |
| Макс. момент Мой | 2.9 Нм |
| Макс. момент Mz | 2.9 Нм |
| Макс. радиальная сила на приводном валу | 180 N |
| Макс. усилие подачи Fx | 250 N … 450 N |
| Справочное значение эффективной нагрузки, горизонтальное положение | 40 кг … 60 кг |
| Справочное значение эффективной нагрузки, вертикальное | 13 кг … 23 кг |
| Интервал технического обслуживания | Смазка на весь срок службы |
| Подвижная масса для хода 0 мм | 179 грамм |
| Дополнительная подвижная масса на 10 мм хода | 4.9 грамм |
| Вес изделия | 1288 g … 2538 грамм |
| Базовый вес для хода 0 мм | 1185 g … 1308 грамм |
| Дополнительный вес на 10 мм хода | 41 грамм |
| Количество цифровых логических выходов 24 В DC | 2 |
| Количество цифровых логических входов | 2 |
| Технические характеристики логического входа | По стандарту IEC 61131-2, тип 1 |
| Рабочий диапазон логического входа | 24 V |
| Особенности логического входа | Конфигурируемый Без гальванической развязки |
| Поддержка IO-Link, SIO-Mode | Да |
| IO-Link, версия протокола | Устройство V 1.1 |
| IO-Link, режим связи | COM3 (230.4 кбод) |
| IO-Link, класс порта | A |
| IO-Link, количество портов | 1 |
| IO-Link, длина данных процесса OUT | 2 байта |
| IO-Link, содержание данных процесса OUT | Перемещение на 1 бит Выдвижение на 1 бит Ошибка выхода 1 бит Перемещение промежуточное 1 бит |
| IO-Link, длина данных процесса IN | 2 байта |
| IO-Link, содержание данных процесса IN | Состояние В 1 бит Состояние Выход 1 бит Перемещение состояния 1 бит Состояние Устройство 1 бит Промежуточное состояние 1 бит |
| IO-Link, сервисные данные IN | 32-битное усилие 32-битная позиция 32-битная скорость |
| IO-Link, мин. время цикла | 1 мс |
| IO-Link, Требуется хранение данных | 500 Байт |
| Макс. длина кабеля | Выходы 15 м Входы 15 м 20 м при работе с IO-Link® |
| Логика переключения для выходов | NPN (отрицательное переключение) PNP (положительное переключение) |
| Логика переключения для входов | NPN (отрицательное переключение) PNP (положительное переключение) |
| Логический интерфейс, тип подключения | Плунжер |
| Логический интерфейс, технология подключения | M12x1, A-код в соответствии с EN 61076-2-101 |
| Логический интерфейс, количество контактов/проводов | 8 |
| Логический интерфейс, схема подключения | 00992264 |
| Тип крепления | Внутренняя резьба С аксессуарами |
| Примечание по материалам | Соответствует требованиям RoHS |
| Материал корпуса | Гладкоанодированный деформируемый алюминиевый сплав |
| Материал поршневого штока | Высоколегированная нержавеющая сталь |
| Материал гайки шпинделя | Сталь |
| Материал шпинделя | Прокатная сталь |
