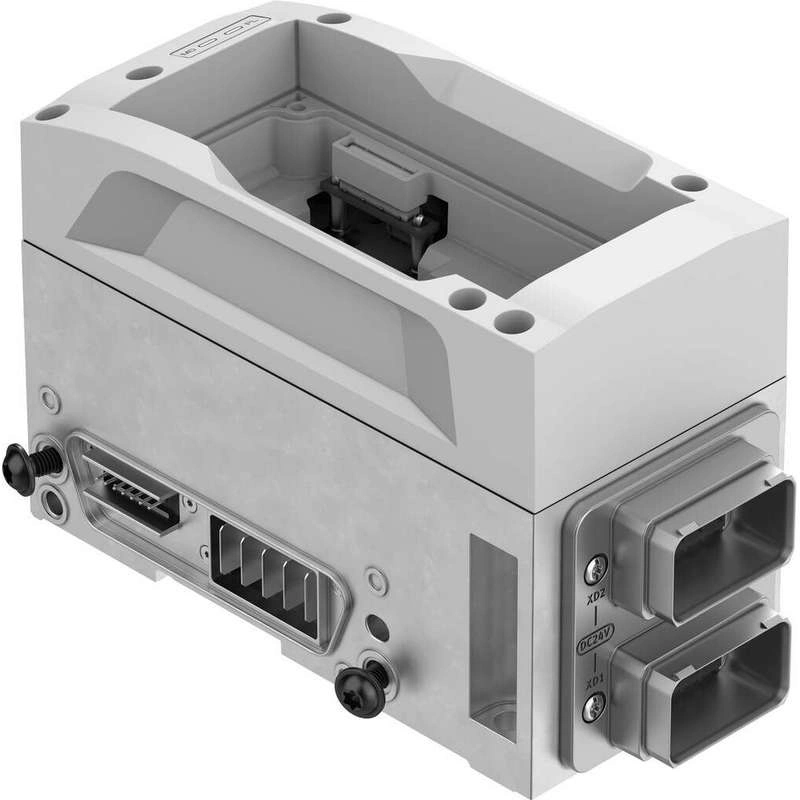

Технические характеристики
| Виброустойчивость | Испытание транспортного применения с уровнем серьезности 2 согласно FN 942017-4 и EN 60068-2-6 |
| Указание по виброустойчивости | SG2 при настенном монтаже |
| Ударопрочность | Испытание на ударную нагрузку с уровнем тяжести 2 согласно FN 942017-5 и EN 60068-2-27 |
| Примечание по ударопрочности | SG2 для настенного монтажа |
| Интерфейс клемм клапана | Тип 44, VTSA Тип 45, VTSA-F |
| Защита от обратной полярности | да |
| Диагностика с помощью светодиодного индикатора | Диагностика на модуль Питание нагрузки |
| Диагностика по внутренней связи | Отключение нагрузки Ошибка связи Короткое замыкание/перегрузка в выходном сигнале Перенапряжение электроники/датчиков Перенапряжение нагрузки Пониженное напряжение электроники/датчиков Пониженное напряжение нагрузки |
| Макс. количество положений клапана | 16 с бистабильными клапанами 32 с моностабильными клапанами |
| Макс. количество катушек клапана | 32 |
| Код модуля (hex/dec) | 0x3045/12357d |
| Параметры модуля | Активация диагностики в случае перегрузки/короткого замыкания Предельное/фактическое значение счетчика состояния Конфигурация контроля напряжения питания нагрузки PL Реакция в состоянии ошибки |
| Внутреннее время цикла | < 1 мс |
| Размеры (Ш x Д x В) | 70.5 мм x 160.65 мм x 102.6 мм |
| Защита предохранителями (короткое замыкание) | Внутренняя электронная защита предохранителями на каждый выход клапана |
| Собственный ток потребления при номинальном рабочем напряжении для электроники/датчиков | Обычно 27 мА |
| Собственный ток потребления при номинальном рабочем напряжении нагрузки | Обычно 17 мА |
| Примечание по рабочему напряжению | Требуются стационарные источники питания SELV/PELV Примечание падение напряжения |
| Максимальный. источник питания | 2 x 16 A (требуется внешний предохранитель) |
| Номинальное рабочее напряжение постоянного тока, электроника/датчики | 24 V |
| Номинальное рабочее напряжение постоянного тока нагрузки | 24 V |
| Номинальный ток | 16 A |
| Перекрытие сбоев питания | 10 мс |
| Потенциальное разделение между напряжениями питания электроники/сенсорной техники и нагрузки/клапанов | Да |
| Степень загрязнения | 2 |
| Допустимые колебания напряжения для электроники/датчиков | ± 25% |
| Допустимые колебания напряжения нагрузки | ± 10% |
| Источник питания, функция | Входящие электроника/датчики, нагрузка и функциональное заземление |
| Источник питания, тип подключения | Штекеры |
| источник питания, система подключения | Push-pull по IEC 61076-3-126 |
| Источник питания, количество контактов/проводов | 5 |
| Электропитание, схема подключения | 00997378 |
| Передача питания, функция | Выходящая электроника/датчики, нагрузка и функциональное заземление |
| Передача энергии, тип подключения | Розетка |
| Силовая передача, технология подключения | Push-pull в соответствии с IEC 61076-3-126 |
| Передача энергии, количество контактов/проводов | 5 |
| Передача питания, схема подключения | 00997378 |
| Нагрузка/клапаны при пониженном напряжении (диагностическое сообщение) | ≤21.6 V |
| Класс коррозионной стойкости CRC | 0 — Нет коррозионной нагрузки |
| Соответствие требованиям LABS (PWIS) | VDMA24364-B2-L |
| Температура хранения | -20 °C … 70 °C |
| Относительная влажность воздуха | 5 — 95% Без конденсации |
| Класс защиты | III |
| Категория перенапряжения | II |
| Температура окружающей среды | -20 °C … 50 °C |
| Указание по температуре окружающей среды | Соблюдайте понижение температуры окружающей среды в соответствии с IEC 61131-2:2017 |
| Номинальная высота использования | <= 2000 м над уровнем моря (> 79.5 кПа) |
| Макс. высота установки | 3500 m |
| Примечание по макс. высота установки | > 2000 м над уровнем моря (< 79.5 кПа) Соблюдайте понижение температуры окружающей среды в соответствии с IEC 61131-2:2017 |
| Вес продукта | 1328 грамм |
| Электрическое управление | Fieldbus |
| Интерфейс связи, протокол | AP |
| Тип крепления | Сквозное отверстие для винта M6 |
| Примечание по материалам | Соответствует требованиям RoHS Не содержит галогенов Не содержит эфира фосфорной кислоты |
| Материал крышки | Цинковое литье, порошковое покрытие |
| Материал уплотнений | NBR PUR |
| Материал фланца | Литой цинк, никелированный |
| Материал корпуса | Алюминий |
| Винты для материала | Никелированная сталь |
