Технические характеристики

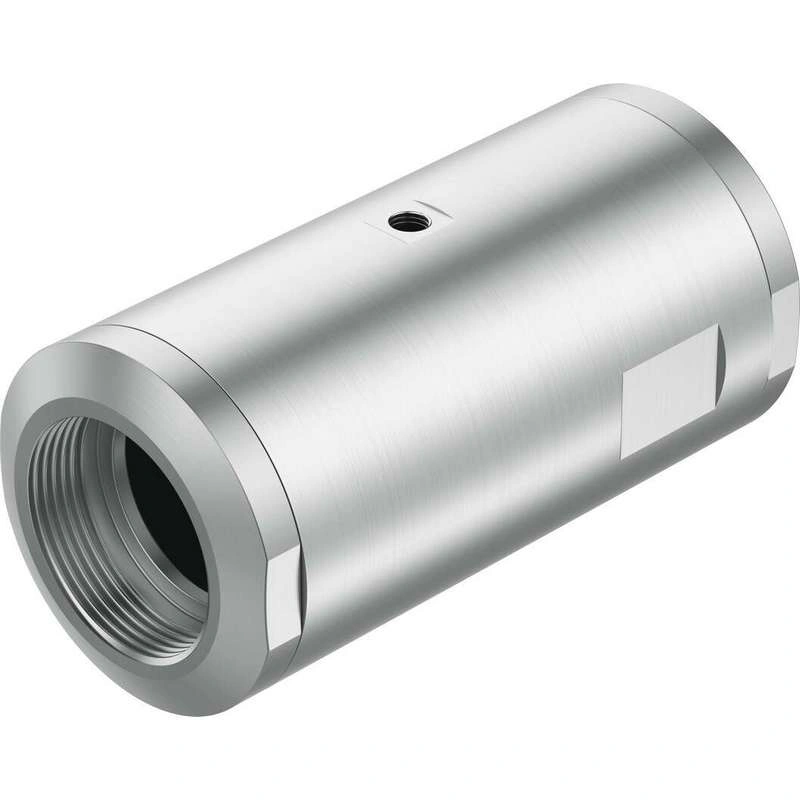

| Дизайн | Пинч-клапан, с пневматическим приводом |
| Тип срабатывания | Пневматический |
| Принцип уплотнения | Мягкий |
| Монтажное положение | опция |
| Тип монтажа | Рядовой монтаж |
| Подключение Технологический клапан | 2 NPT |
| Номинальный размер DN | 50 |
| Функция клапана | 2/2 открыто, один соленоид |
| Направление потока | Реверсивный |
| Среднее давление | 0 МПа … 0.2 МПа |
| Давление среды | 0 бар … 2 бар |
| Давление среды | 0 psi … 29 psi |
| Рабочее давление | 0 МПа … 0.45 МПа |
| Рабочее давление | 0 бар … 4.5 бар |
| Рабочее давление | 0 psi … 65.25 psi |
| Номинальное давление PN | 10 |
| Дифференциальное давление | 0.25 МПа |
| Дифференциальное давление | 2.5 бар |
| Дифференциальное давление | 36.25 psi |
| Давление разрыва | 1.6 МПа |
| Давление разрыва | 16 бар |
| Давление разрыва | 232 psi |
| Давление перегрузки | 0.78 МПа |
| Давление перегрузки | 7.8 бар |
| Давление перегрузки | 113.1 psi |
| Тип сброса | Упругость отскока |
| Тип пилотирования | Внешний контроль |
| Вспомогательный пилотный воздушный порт 12 | G1/8 |
| Пилотная среда | Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:1] |
| Символ | 00995245 |
| Среда | Сжатый воздух по ISO 8573-1:2010 [-:-:1] Вода |
| Макс. вязкость | 4000 мм²/с |
| Температура среды | -5 °C … 100 °C |
| Температура окружающей среды | -5 °C … 60 °C |
| Температура хранения | 5 °C … 20 °C |
| Скорость потока Kv | 72 м³/ч |
| Время включения | 200 мс |
| Время отключения | 1000 мс |
| Примечание по материалам | Соответствует требованиям RoHS |
| Соответствие требованиям LABS (PWIS) | VDMA24364 зона III |
| Пригодность для производства литий-ионных аккумуляторов | Металлы, содержащие более 1 % меди, цинка или никеля по массе, исключаются из использования. Исключение составляют никель в стали, химически никелированные поверхности, печатные платы, кабели, электрические штекеры и катушки |
| Материал корпуса | Кованый алюминиевый сплав |
| Материал крышки корпуса | Кованый алюминиевый сплав |
| Уплотнения материалов | VMQ |
| Запорный элемент материала | EPDM |
| Вес продукта | 2090 грамм |
| Подходит для использования с пищевыми продуктами | См. дополнительную информацию о материале |
| Чаша из материала | Литой алюминий |
