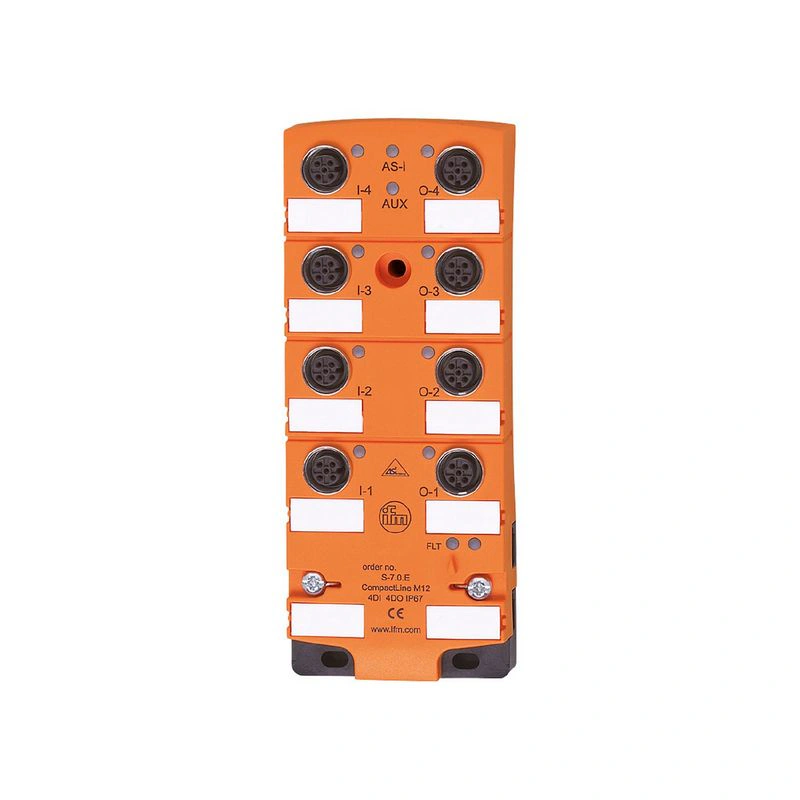

Name: AC2412
Brand: IFM Electronic
SKU: CompactModule 4DI 4DO T M12
Price: 1.00 RUB
Availability: InStock

Применение

полевая установка

Электрические данные

Рабочее напряжение [В]	26.5…31.6 ПОСТОЯННЫЙ ТОК
Макс. Потребляемый ток от AS-i [мА]	250
Макс. общая токовая нагрузка [A]	4
Дополнительное напряжение питания [В]	10…30 DC; (AUX)
Макс. потребление тока от дополнительного источника питания [мА]	4000; (AUX)
Встроенный сторожевой таймер	да

Входы / выходы

Количество входов и выходов

Количество цифровых входов: 4; Количество цифровых выходов: 4

Входы

Количество цифровых входов	4
Входная цепь цифровых входов	PNP; (тип 2 в соответствии с IEC 61131-2)
Питание датчиков входов	AS-i
Питание [В]	20…30; (DC)
Макс. суммарный номинальный ток входов [мА]	200
Ограничение входного тока [мА]	15
Входной ток высокий [мА]	6…10
Входной ток Низкий [мА]	0…2
Высокий уровень коммутации [В]	> 11
Цифровые входы защищены от короткого замыкания	да

Выходы

Количество цифровых выходов	4
Цепь	PNP
Диапазон напряжения постоянного тока [В]	10…30; (AUX)
Макс. токовая нагрузка на выход [мА]	2000; (категория использования DC-13 (управление электромагнитами): 20 ВТ (IEC 60947-5-1))
Макс. токовая нагрузка выходов всего [A]	4
Защита от короткого замыкания	да
Электрически разделены	да
Выходы питания привода	AUX

Условия эксплуатации

Температура окружающей среды [°C]	-25…80
Температура хранения [°C]	-20…80
Макс. относительная влажность воздуха [%]	90; (без конденсации)
Макс. высота над уровнем моря [м]	2000
Защита	IP 67; (при использовании плоских кабелей E7400x / E7401x)

Испытания / допуски

ЭМС

EN 61000-6-2

EN 62026-2

EN 50581

Время наработки на отказ [лет]

193

Допуск UL

источник питания

Класс 2

Классификация AS-i

Версия AS-i

2.11; 3.0

Адресация AS-i

Возможна ИК-адресация

Расширенный режим адресации

нет

Профиль AS-i

S-7.0.E

Конфигурация AS-i I/O [hex]

Идентификационный код AS-i [шестнадцатеричный]

0.E

Сертификат AS-i

46001

Назначение битов данных

бит данных	D0	D1	D2	D3
вход	1	2	3	4
розетка	I-1	I-2	I-3	I-4
контакт	2+4	2+4	2+4	2+4
Выход	1	2	3	4
розетка	O-1	O-2	O-3	O-4
контакт	4	4	4	4

Механические данные

Вес [г]	376.5
Тип крепления	Возможность прямого подключения плоских кабелей AS-i
Размеры [мм]	152 x 60 x 27
Материалы	PA; гнездо: латунь никелированная; резьбовые вставки в нижней части: латунь никелированная; уплотнительное кольцо: FKM; прокалывающие контакты: CuSn6 никелированный и луженый

Дисплеи / элементы управления

Дисплей

состояние переключения	Светодиод, желтый I1…I4, O1…O4
работа	Светодиод, зеленый AS-i, AUX
ошибки	Светодиод, красный

Электрическое подключение

Подключение модуля

Плоские кабели

Аксессуары

Аксессуары (опция)

Гильза из нержавеющей стали, для установки в случае высоких механических нагрузок, E70402

Примечания

Не подключайте ни одну из следующих точек к внешнему потенциалу:

I-, I+, I1, I2, I3, I4

Соединения электрически соединены с помощью кабеля AS-i.

Количество в упаковке

1 шт.

Электрическое подключение — Входы

Разъем: M12; кодировка: A

Электрическое подключение — Выходы

Разъем: M12; кодировка: A
