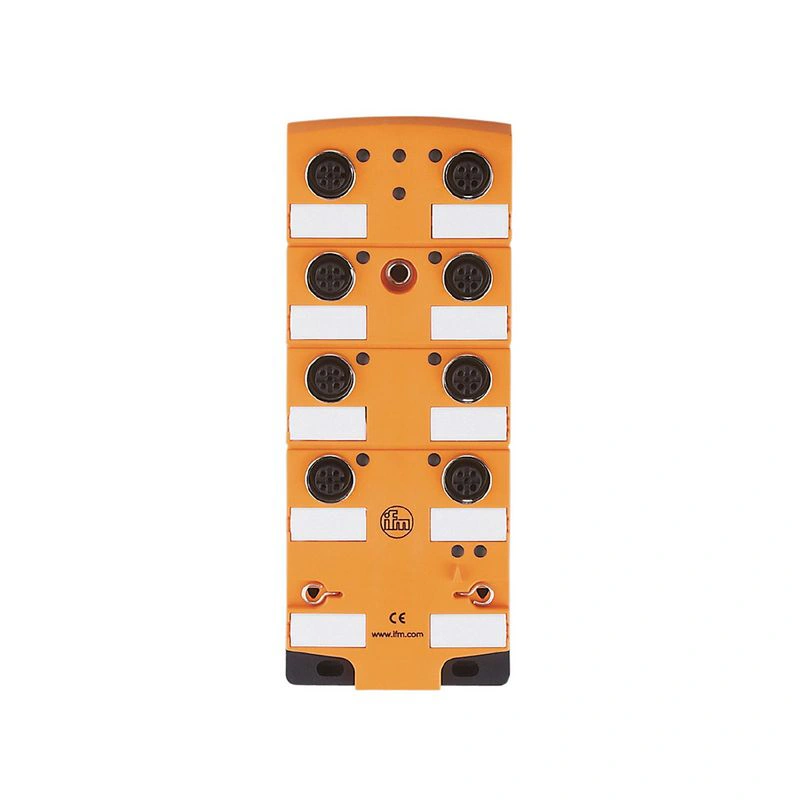

Name: AC2435
Brand: IFM Electronic
SKU: CompactM12 4DI 4DO no IR
Price: 1.00 RUB
Availability: InStock

Применение

установка в поле

Электрические данные

Рабочее напряжение [В]	26.5…31.6 DC
Макс. Потребляемый ток от AS-i [мА]	250
Макс. общая токовая нагрузка [A]	4
Дополнительное напряжение питания [В]	10…30 DC; (AUX)
Макс. потребление тока от дополнительного источника питания [мА]	4000; (AUX)
Встроенный сторожевой таймер	да

Входы / выходы

Количество входов и выходов

Количество цифровых входов: 4; Количество цифровых выходов: 4

Входы

Количество цифровых входов	4; (двунаправленный)
Входная цепь цифровых входов	PNP; (тип 2 в соответствии с IEC 61131-2)
Датчик питания входов	AS-i
Питание [В]	20…30; (DC)
Макс. общий номинальный ток входов [мА]	200
Ограничение входного тока [мА]	15
Входной ток высокий [мА]	6…10
Входной ток Низкий [мА]	0…2
Высокий уровень переключения [В]	> 11
Цифровые входы защищены от короткого замыкания	да

Выходы

Количество цифровых выходов	4
Цепь	PNP
Диапазон напряжения постоянного тока [В]	10…30; (AUX)
Макс. токовая нагрузка на каждый выход [мА]	2000; (категория использования DC-13 (управление электромагнитами): 20 ВТ (IEC 60947-5-1))
Макс. токовая нагрузка выходов всего [A]	4
Защита от короткого замыкания	да
Электрически раздельные	да
Выходы питания электропривода	AUX

Условия эксплуатации

Температура окружающей среды [°C]	-25…80
Температура хранения [°C]	-25…80
Макс. относительная влажность воздуха [%]	90; (без конденсации)
Макс. высота над уровнем моря [м]	2000
Защита	IP 67; (при использовании плоских кабелей E7400x / E7401x)

Тесты / сертификаты

ЭМС

EN 61000-6-2

EN 61000-6-3

EN 62026-2

EN 50581

Сроки наработки на отказ [годы]

188

Допуск UL

источник питания

Класс 2

Классификация AS-i

Версия AS-i

2.11; 3.0

Расширенный режим адресации

нет

Профиль AS-i

S-7.0.E

Конфигурация входов/выходов AS-i [гекс]

Идентификационный код AS-i [шестнадцатеричный]

0.E

Назначение битов данных

бит данных	D0	D1	D2	D3
вход	1	2	3	4
гнездо	I-1	I-2	I-3	I-4
штырь	2+4	2+4	2+4	2+4
Выход	1	2	3	4
гнездо	O-1	O-2	O-3	O-4
штырь	4	4	4	4

Механические данные

Вес [г]	381.5
Тип монтажа	Возможность прямого подключения плоских кабелей AS-i
Материалы	PA; розетка: латунь никелированная; резьбовые вставки в нижней части: латунь никелированная; уплотнительное кольцо: Viton; прокалывающие контакты: CuSn6 никелированный и луженый

Дисплеи / элементы управления

Дисплей

состояние переключения	Светодиод, желтый I1…I4, O1…O4
работа	Светодиод, зеленый AS-i, AUX
ошибки	светодиод, красный

Электрическое подключение

Подключение модуля

Плоские кабели

Принадлежности

Поставляемые изделия

гильза из нержавеющей стали для установки в случае высоких механических нагрузок , E70402

Примечания

Не подключайте ни одну из следующих точек к внешнему потенциалу:

I-, I+, I1, I2, I3, I4

Соединения электрически соединены с помощью кабеля AS-i.

Для грузов > 20 Вт (макс. 2 A) внешней защитной цепи (e.g. требуется диод).

Количество в упаковке

1 шт.

Электрическое подключение

Разъем: M12; кодировка: A
