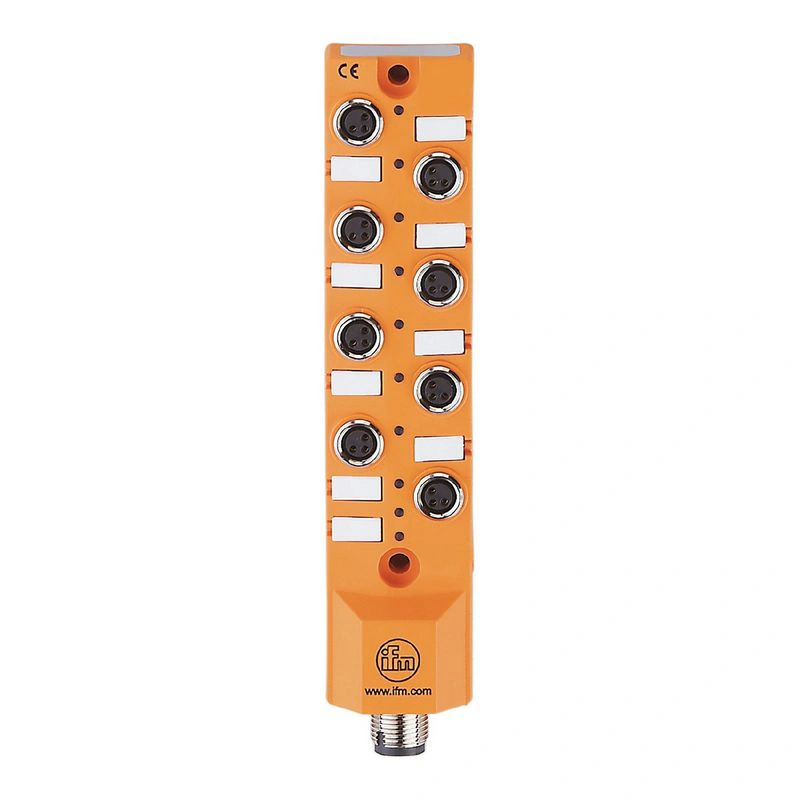

Name: AC2490
Brand: IFM Electronic
SKU: CompactM8 4 DI 4 DO
Price: 1.00 RUB
Availability: InStock

Применение

Конструкция	только для работы с AS-i мастерами с профилем M4, для подключения механических контактов к любому входу должен быть подключен соответствующий датчик
Применение	полевая установка

Электрические данные

Рабочее напряжение [В]	26.5…31.6 DC
Макс. потребление тока от AS-i [мА]	230
Дополнительное напряжение питания [В]	15…30 DC; (AUX)
Макс. ток потребления от дополнительного источника питания [мА]	1000; (AUX; < 40 °C: 2 A)
Встроенный сторожевой таймер	да

Входы / выходы

Количество входов и выходов

Количество цифровых входов: 4; Количество цифровых выходов: 4

Входы

Количество цифровых входов	4
Входная цепь цифровых входов	PNP; (тип 2 в соответствии с IEC 61131-2)
Питание датчиков входов	AS-i
Питание [В]	18…30; (DC)
Макс. общий номинальный ток входов [мА]	180
Входной ток высокий [мА]	6…10
Входной ток Низкий [мА]	0…2
Высокий уровень переключения [В]	> 11
Цифровые входы защищены от короткого замыкания	да

Выходы

Количество цифровых выходов	4
Схема	PNP
Диапазон напряжения постоянного тока [В]	15…30; (AUX)
Макс. токовая нагрузка на выход [мА]	500; (< 40 °C: 1000 мА)
Защита от короткого замыкания	да
Электрически разделены	да
Выходы питания привода	AUX

Условия эксплуатации

Температура окружающей среды [°C]	-25…60
Температура хранения [°C]	-25…60
Макс. относительная влажность воздуха [%]	90; (без конденсации)
Макс. высота над уровнем моря [м]	2000
Защита	IP 65; IP 67; IP 68

Испытания / сертификаты

EMC

EN 62026-2

EN 50581

MTTF [годы]

278

Допуск UL

источник питания

Класс 2

Классификация AS-i

Версия AS-i

3.0

Расширенный режим адресации

да

Профиль AS-i

S-7.A.7

Конфигурация входов/выходов AS-i [шестнадцатеричная]

AS-i ID код [шестнадцатеричный]

A.7

Назначение битов данных

бит данных	D0	D1	D2	D3
вход	1	2	3	4
розетка	I-1	I-2	I-3	I-4
контакт	4	4	4	4
Выход	1	2	3	4
розетка	O-1	O-2	O-3	O-4
штырь	4	4	4	4

Назначение битов параметров

параметрическая бита	Обозначение
P0	не используется
P1	индикация неисправности периферийного устройства	: 1	активировано	/ 0	деактивирован
P2	не используется
P3	не используется

Механические данные

Вес [г]	150
Тип монтажа	монтаж на задней панели
Размеры [мм]	134.5 x 30 x 23.5
Материалы	ПБТ

Дисплеи / элементы управления

Дисплей

состояние переключения	Светодиод, желтый I1…I4, O1…O4
работа	Светодиод, зеленый AS-i, AUX
ошибки	Светодиод, красный

Электрическое соединение

Подключение модуля

M12

Принадлежности

Поставляемые предметы

Метки для этикеток

Защитные колпачки: 2

Принадлежности (опционально)

Защитный колпачок: M8, E73005

Разъем для смещения изоляции плоского кабеля: 1 м, круглый кабель, E70582

Адаптер для DIN-рейки:, E73007

Примечания

Не подключайте ни одну из следующих точек к внешнему потенциалу:

I-, I+, I1, I2, I3, I4

Соединения электрически подключаются с помощью кабеля AS-i.

Количество в упаковке

1 шт.

Электрическое подключение — AS-i

Разъем: 1 x M12; кодировка: A

Электрическое подключение — входы

Разъем: 4 x M8; кодировка: A

Электрическое подключение — Выходы

Разъем: 4 x M8; кодировка: A
