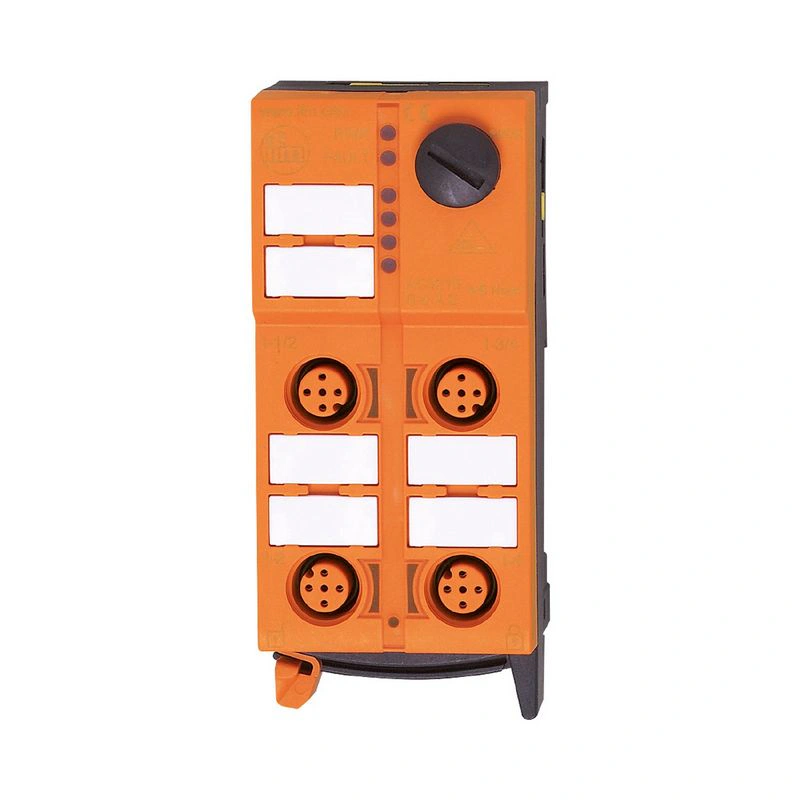

Name: AC507A
Brand: IFM Electronic
SKU: ClassicLine 2DI 2DO-Y II 3D
Price: 1.00 RUB
Availability: InStock

Применение

модуль AS-i ATEX

Электрические данные

Рабочее напряжение [В]	26.5…31.6 DC
Макс. ток потребления от AS-i [мА]	150
Макс. ток нагрузки общий [A]	4
Встроенный сторожевой таймер	да

Входы / выходы

Количество входов и выходов

Количество цифровых входов: 2; Количество цифровых выходов: 2

Входы

Количество цифровых входов	2
Входная цепь цифровых входов	PNP
Питание датчиков входов	AS-i
Питание [В]	18…30; (через плоский кабель)
Макс. общий номинальный ток входов [мА]	100
Входной ток высокий [мА]	6…10
Входной ток Низкий [мА]	0…2
Высокий уровень переключения [В]	> 11
Цифровые входы, защищенные от короткого замыкания	да

Выходы

Количество цифровых выходов	2
Схема	PNP
Диапазон напряжения постоянного тока [В]	15…30; (к PELV; через плоский кабель)
Макс. токовая нагрузка на выход [мА]	2000; (категория использования DC-13 (управление электромагнитами): 40 ВТ (IEC 60947-5-1))
Защита от короткого замыкания	да
Электрически разделены	да

Условия эксплуатации

Температура окружающей среды [°C]	-10…50
Защита	IP 50

Испытания / допуски

Маркировка ATEX

II 3D Ex tc IIIB T80°C Dc X IP50

ЭМС

EN 50295

IEC 61000-6-2

Сроки наработки на отказ [лет]

188

Классификация AS-i

Версия AS-i

2.11; 3.0

AS-i адресация

гнездо адресации

Режим расширенной адресации

нет

Профиль AS-i

S-3.0.E

Конфигурация входов/выходов AS-i [hex]

Идентификационный код AS-i [шестнадцатеричный]

0.E

Сертификат AS-i ожидается

да

Назначение битов данных

бит данных	D0	D1	D2	D3
вход	1	2	—	—
сокет	I-1	I-2	—	—
штырь	2+4	2+4	—	—
Выход	—	—	3	4
розетка	—	—	O-3/4	O-3/4 O-4
контакт	—	—	4	2 4

Механические данные

Вес [г]	241
Тип монтажа	Возможность прямого подключения плоских кабелей AS-i
Материалы	PA; прокалывающие контакты: CuSn6 никелированные и луженые

Дисплеи / элементы управления

Дисплей

работа	светодиод, зеленый
ошибки	Светодиод, красный
функция	светодиод, желтый

Электрическое подключение

Подключение модуля

Плоские кабели

Принадлежности

Предметы в комплекте

нижняя часть

Аксессуары (опционально)

Защитный колпачок: M12, E73004

Противоударный корпус:, E7000A

Примечания

Должна быть реализована механическая защита.

В противном случае устройство должно быть установлено вместе с противоударным корпусом (E7000A).

Входы и выходы должны быть электрически изолированы.

Не подключайте ни одну из следующих точек к внешнему потенциалу:

I-, I+, I1, I2

Соединения электрически соединены с кабелем AS-i.

Количество в упаковке

1 шт.

Электрическое подключение

технология быстрого монтажа для плоского кабеля AS-i: ; возможны три ориентации

Электрическое подключение — Входы

Разъем: M12; кодировка: A

Электрическое подключение — Выходы

Подключение

Разъем: M12; кодировка: A
