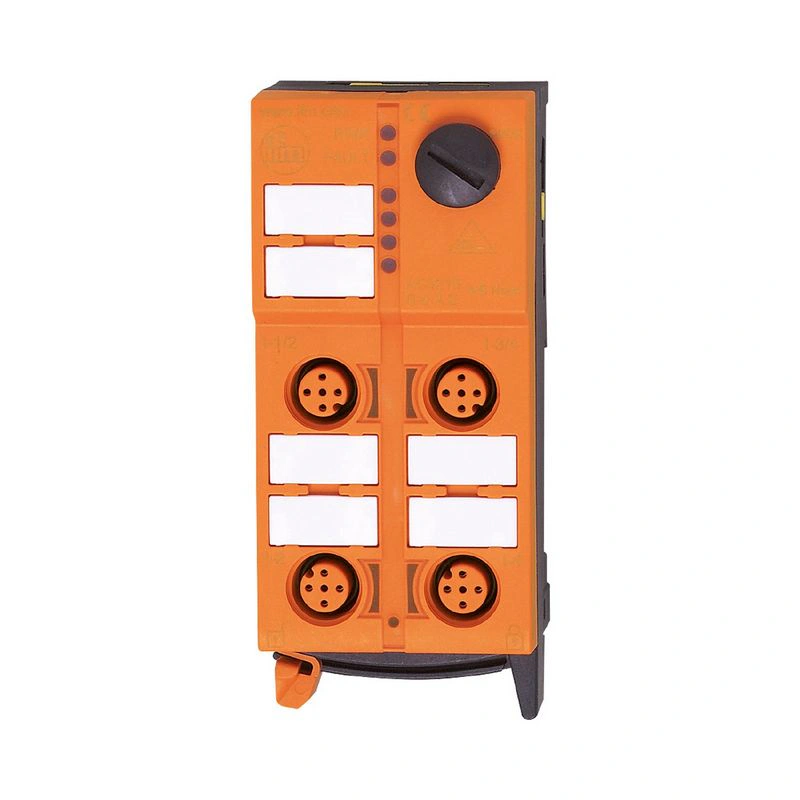

Name: AC514A
Brand: IFM Electronic
SKU: ClassicL 2DO-Y 2DI-Y II 3D
Price: 1.00 RUB
Availability: InStock

Применение

Модуль AS-i ATEX

Электрические данные

Рабочее напряжение [В]	26.5…31.6 DC
Макс. ток, потребляемый от AS-i [мА]	150
Макс. ток нагрузка общая [A]	2
Встроенный сторожевой таймер	да

Входы / выходы

Количество входов и выходов

Количество цифровых входов: 2; Количество цифровых выходов: 2

Входы

Количество цифровых входов	2
Входная цепь цифровых входов	PNP
Питание датчиков входов	AS-i
Питание [В]	18…30; (через плоский кабель)
Макс. общий номинальный ток входов [мА]	100
Входной ток высокий [мА]	6…10
Входной ток Низкий [мА]	0…2
Высокий уровень коммутации [В]	> 11
Цифровые входы защищены от короткого замыкания	да

Выходы

Количество цифровых выходов	2
Цепь	PNP
Диапазон напряжения постоянного тока [В]	15…30; (к PELV; через плоский кабель)
Макс. токовая нагрузка на выход [мА]	1000; (категория использования DC-13 (управление электромагнитами): 20 ВТ (IEC 60947-5-1))
Защита от короткого замыкания	да
Электрически разделены	да

Условия эксплуатации

Температура окружающей среды [°C]	-10…50
Защита	IP 50

Испытания / сертификаты

Маркировка ATEX

II 3D Ex tc IIIB T80°C Dc X IP50

ЭМС

EN 50295

МЭК 61000-6-2

Сроки наработки на отказ [лет]

192

Классификация AS-i

Версия AS-i

2.11; 3.0

AS-i адресация

гнездо адресации

Расширенный режим адресации

да

Профиль AS-i

S-B.A.E

Конфигурация входов/выходов AS-i [гекс]

AS-i ID код [hex]

A.E

Сертификат AS-i ожидается

да

Назначение битов данных

бит данных	D0	D1	D2	D3
вход	—	—	3	4
гнездо	—	—	I-3/4	I-3/4 I-4
контакт	—	—	4	2 4
Выход	1	2	—	—
розетка	O-1/2	O-1/2 / O-2	—	—
контакт	4	2 4	—	—

Механические данные

Вес [г]	239.5
Тип крепления	Плоские кабели AS-i с возможностью прямого подключения
Материалы	PA; прокалывающие контакты: CuSn6 никелированные и луженые

Дисплеи / элементы управления

Дисплей

работа	Светодиод, зеленый
ошибки	Светодиод, красный
функция	Светодиод, желтый

Электрическое соединение

Подключение модуля

Плоские кабели

Аксессуары

Поставляемые изделия

нижняя часть

Принадлежности (опция)

Защитный колпачок: M12, E73004

Противоударный корпус:, E7000A

Примечания

Необходимо обеспечить механическую защиту.

В противном случае устройство должно быть установлено вместе с противоударным корпусом (E7000A).

Не подключайте ни одну из следующих точек к внешнему потенциалу:

I-, I+, I-3/4, I-4

Соединения электрически подключаются с помощью кабеля AS-i.

Входы и выходы должны быть электрически изолированы.

Количество в упаковке

1 шт.

Электрическое подключение

Соединение

технология быстрого монтажа для плоского кабеля AS-i: ; возможны три ориентации

Электрическое подключение — Входы

Подключение

Разъем: M12

Электрическое подключение — Выходы

Подключение

Разъем: M12
