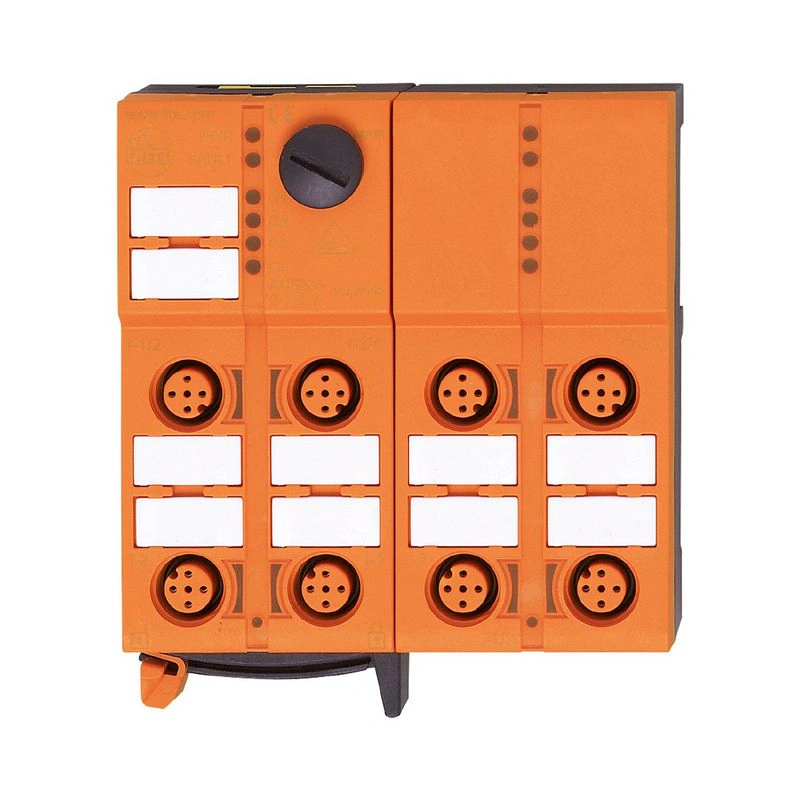

Name: AC5204
Brand: IFM Electronic
SKU: ClassicLine 4DI 3DO-Y IP67
Price: 1.00 RUB
Availability: InStock

Применение

полевая установка

Электрические данные

Рабочее напряжение [В]	26.5…31.6 ПОСТОЯННОГО ТОКА; ("класс питания 2" согласно cULus)
Макс. потребление тока от AS-i [мА]	250
Макс. общая токовая нагрузка [A]	3
Встроенный сторожевой таймер	да

Входы / выходы

Количество входов и выходов

Количество цифровых входов: 4; Количество цифровых выходов: 3

Входы

Количество цифровых входов	4
Входная цепь цифровых входов	PNP
Питание датчиков входов	AS-i
Источник питания [В]	18…30; (через плоский кабель)
Макс. общий номинальный ток входов [мА]	200
Входной ток высокий [мА]	6…10
Входной ток Низкий [мА]	0…2
Высокий уровень переключения [В]	> 11
Цифровые входы защищены от короткого замыкания	да

Выходы

Количество цифровых выходов	3
Цепь	PNP
Диапазон напряжения DC [V]	15…30; (к PELV; через плоский кабель)
Макс. токовая нагрузка на выход [мА]	1000; (категория использования DC-13 (управление электромагнитами): 20 ВТ (IEC 60947-5-1))
Защита от короткого замыкания	да
Электрически разделены	да
Выходы питания привода	AUX

Условия эксплуатации

Температура окружающей среды [°C]	-25…70
Защита	IP 67

Испытания / утверждения

ЭМС

EN 50295

IEC 61000-6-2

MTTF [годы]

162

Классификация AS-i

Версия AS-i

2.11; 3.0

AS-i адресация

адресная розетка

Режим расширенной адресации

да

Профиль AS-i

S-7.A.E

Конфигурация AS-i I/O [hex]

AS-i ID код [шестнадцатеричный]

A.E

Назначение битов данных

бит данных	D0	D1	D2	D3
вход	1	2	3	4
сокет	I-1/2	I-1/2 I-2	I-3/4	I-3/4 I-4
контакт	4	2 4	4	2 4
Выход	1	2	3	—
розетка	O-1/2	O-1/2 O-2	O-3	—
штырь	4	2 4	4	—

Механические данные

Вес [г]	274.1
Тип монтажа	Плоские кабели AS-i с возможностью прямого подключения
Материалы	PA; прокалывающие контакты: CuSn6 никелированные и луженые

Дисплеи / элементы управления

Дисплей

операция	Светодиод, зеленый
ошибки	Светодиод, красный
функция	Светодиод, желтый

Электрическое соединение

Подключение модуля

Плоские кабели

Принадлежности

Поставляемые предметы

нижняя часть

Аксессуары (опция)

Защитный колпачок: M12, E73004

Примечания

Входы и выходы должны быть электрически изолированы.

Не подключайте ни одну из следующих точек к внешнему потенциалу:

I-, I+, I1, I2, I3, I4

Соединения электрически подключены с помощью кабеля AS-i.

Количество в упаковке

1 шт.

Электрическое подключение

технология быстрого монтажа для плоского кабеля AS-i: ; возможны три ориентации

Электрическое подключение — Входы

Подключение

Разъем: M12

Электрическое соединение — Выходы

Подключение

Разъем: M12
