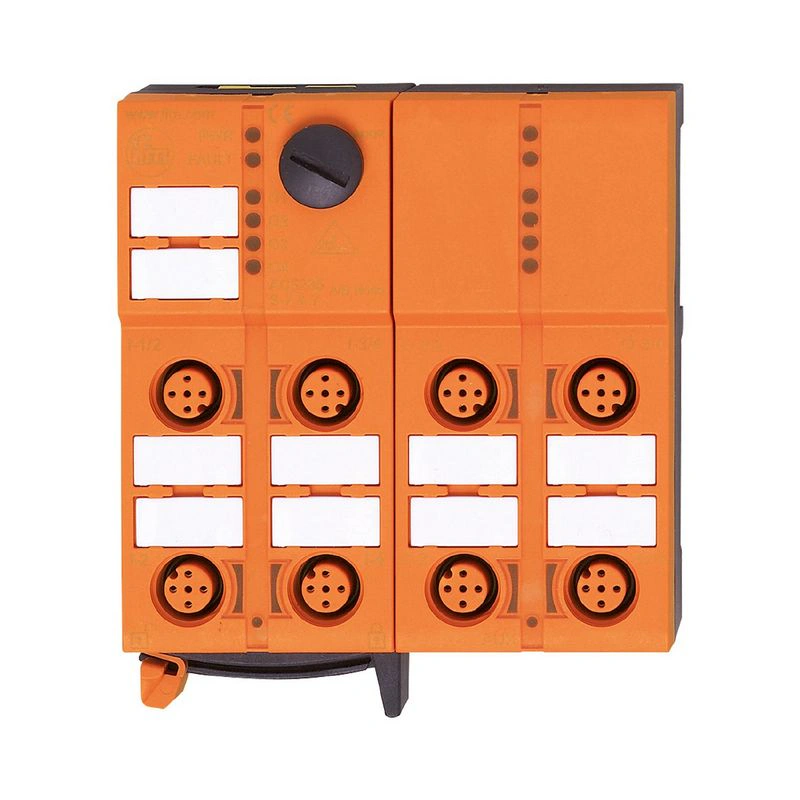

Применение
| Применение | полевая установка |
Электрические данные
| Рабочее напряжение [В] | 26.5…31.6 ПОСТОЯННЫЙ ТОК; ("класс питания 2" согласно cULus) |
| Макс. Потребляемый ток от AS-i [мА] | 30 |
| Макс. токовая нагрузка общая [A] | 3 |
| Встроенный сторожевой таймер | да |
Входы / выходы
| Количество входов и выходов | Количество цифровых входов: 4; Количество цифровых выходов: 3 |
Входы
| Количество цифровых входов | 4 |
| Входная цепь цифровых входов | PNP |
| Питание датчиков входов | AUX |
| Питание [В] | 20…30; (через плоский кабель) |
| Макс. общий номинальный ток входов [мА] | 1000 |
| Входной ток высокий [мА] | 6…10 |
| Входной ток низкий [мА] | 0…2 |
| Уровень переключения высокий [В] | > 11 |
| Цифровые входы защищены от короткого замыкания | да |
Выходы
| Количество цифровых выходов | 3 |
| Цепь | PNP |
| Диапазон напряжения постоянного тока [В] | 20…30; (к PELV; через плоский кабель) |
| Макс. токовая нагрузка на выход [мА] | 1000; (категория использования DC-13 (управление электромагнитами): 20 ВТ (IEC 60947-5-1)) |
| Защита от короткого замыкания | да |
| Электрически разделены | да |
| Выходы питания привода | AUX |
Условия эксплуатации
| Температура окружающей среды [°C] | -25…70 |
| Защита | IP 67 |
Испытания / сертификаты
| ЭМС |
| ||
| Время наработки на отказ [лет] | 166 |
Классификация AS-i
| Версия AS-i | 2.11; 3.0 | |||||||||||||||||||||||||||||||||||
| AS-i адресация | гнездо адресации | |||||||||||||||||||||||||||||||||||
| Режим расширенной адресации | да | |||||||||||||||||||||||||||||||||||
| Профиль AS-i | S-7.A.E | |||||||||||||||||||||||||||||||||||
| Конфигурация входов/выходов AS-i [hex] | 7 | |||||||||||||||||||||||||||||||||||
| Идентификационный код AS-i [шестнадцатеричный] | A.E | |||||||||||||||||||||||||||||||||||
| Назначение битов данных |
| |||||||||||||||||||||||||||||||||||
| Назначение битов параметров |
|
Механические данные
| Вес [г] | 289.5 |
| Тип монтажа | Плоские кабели AS-i с возможностью прямого подключения |
| Материалы | PA; прокалывающие контакты: CuSn6 никелированные и луженые |
Дисплеи / элементы управления
| Дисплей |
|
Электрическое подключение
| Подключение модуля | Плоские кабели |
Принадлежности
| Поставляемые изделия |
| |
| Аксессуары (опционально) |
|
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение
| технология быстрого монтажа для плоского кабеля AS-i: ; возможны три ориентации |
Электрическое подключение — Входы
| Подключение | Разъем: M12 |
Электрическое подключение — Выходы
| Подключение | Разъем: M12 |
