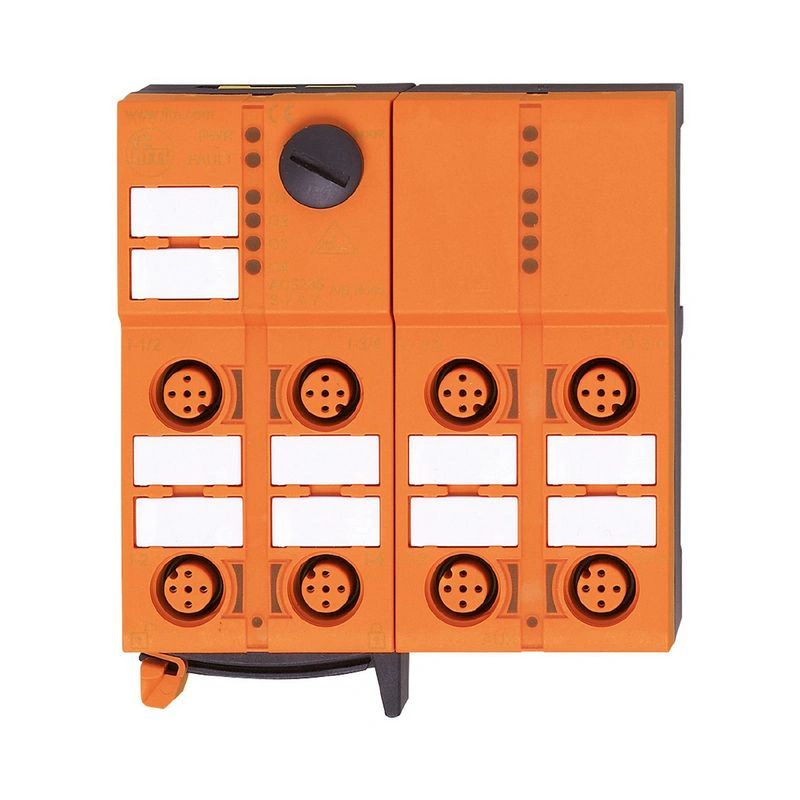

Name: AC5293
Brand: IFM Electronic
SKU: ClassicLine 4DI-Y AUX 4DO-Y
Price: 1.00 RUB
Availability: InStock

Применение

Конструкция	только для работы с AS-i мастерами с профилем M4
Применение	полевая установка

Электрические данные

Рабочее напряжение [В]	26.5…31.6 ПОСТОЯННЫЙ ТОК; ("класс электропитания 2" согласно cULus)
Макс. Потребляемый ток от AS-i [мА]	30
Макс. токовая нагрузка общая [A]	3
Встроенный сторожевой таймер	да

Входы / выходы

Количество входов и выходов

Количество цифровых входов: 4; Количество цифровых выходов: 4

Входы

Количество цифровых входов	4
Входная цепь цифровых входов	PNP
Питание датчиков входов	AUX
Электропитание [В]	20…30; (через плоский кабель)
Макс. общий номинальный ток входов [мА]	1000
Входной ток Высокий [мА]	6…10
Входной ток Низкий [мА]	0…2
Высокий уровень переключения [В]	> 11
Электрически разделены	да
Цифровые входы, защищенные от короткого замыкания	да

Выходы

Количество цифровых выходов	4
Цепь	PNP
Диапазон напряжения постоянного тока [В]	20…30; (к PELV; через плоский кабель)
Макс. токовая нагрузка на выход [мА]	1000; (категория использования DC-13 (управление электромагнитами): 20 ВТ (IEC 60947-5-1))
Защита от короткого замыкания	да
Электрически разделенные	да
Выходы питания привода	AUX

Условия эксплуатации

Температура окружающей среды [°C]	-25…70
Защита	IP 67

Испытания / допуски

ЭМС

EN 50295

IEC 61000-6-2

классификация AS-i

Версия AS-i

3.0

Адресация AS-i

гнездо адресации

Расширенный режим адресации

да

AS-i профиль

S-7.A.7

Конфигурация AS-i I/O [hex]

AS-i ID код [шестнадцатеричный]

A.7

Назначение битов данных

бит данных	D0	D1	D2	D3
вход	1	2	3	4
гнездо	I-1/2	I-1/2 I-2	I-3/4	I-3/4 I-4
вывод	4	2 4	4	2 4
Выход	1	2	3	4
розетка	O-1/2	O-1/2 O2	O-3/4	O-3/4 O-4
контакт	4	2 4	4	2 4

Механические данные

Вес [г]	289
Тип монтажа	Возможность прямого подключения плоских кабелей AS-i
Материалы	PA; прокалывающие контакты: CuSn6 никелированные и луженые

Дисплеи / элементы управления

Дисплей

работа	Светодиод, зеленый Напряжение AUX > 7 V
ошибки	Светодиод, красный AUX 15 В ± 2 В
функция	Светодиод, желтый

Электрическое соединение

Подключение модуля

Плоские кабели

Аксессуары

Поставляемые изделия

нижняя часть

Аксессуары (опционально)

Защитный колпачок: M12, E73004

Примечания

Количество в упаковке

1 шт.

Электрическое подключение

технология быстрого монтажа для плоского кабеля AS-i: ; возможны три ориентации

Электрическое подключение — Входы

Подключение

Разъем: M12

Электрическое подключение — Выходы

Подключение

Разъем: M12
