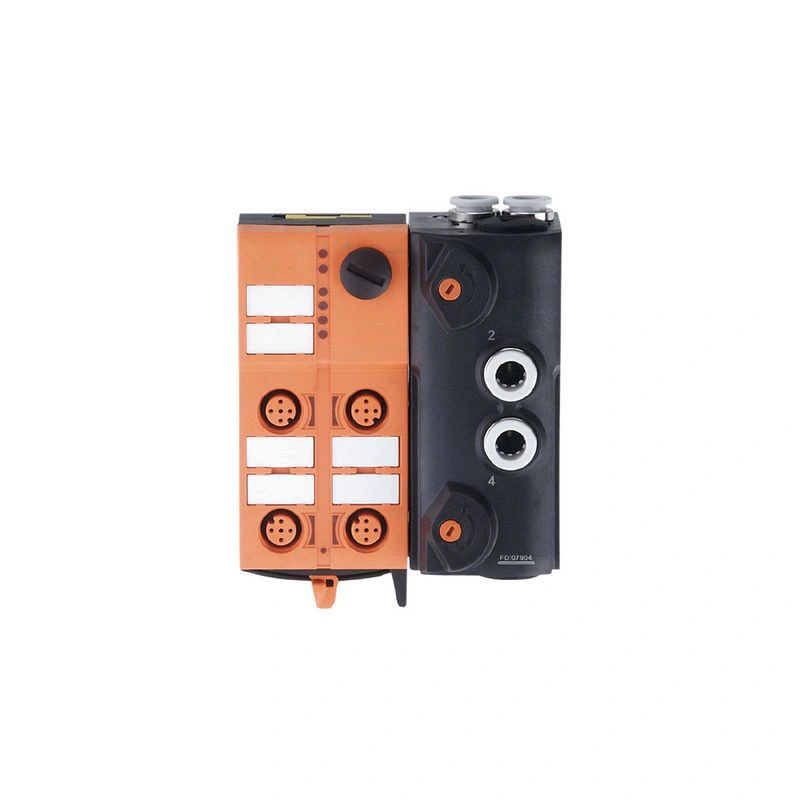

Name: AC542A
Brand: IFM Electronic
SKU: AirBox 2x3/2 4DI-Y II 3D
Price: 1.00 RUB
Availability: InStock

Применение

Модуль AS-i ATEX

Электрические данные

Рабочее напряжение [В]	26.5…31.6 DC
Макс. потребление тока от AS-i [мА]	280
Встроенный сторожевой таймер	да

Входы / выходы

Количество входов и выходов

Количество цифровых входов: 4; Количество пневматических выходов: 2

Входы

Количество цифровых входов	4
Входная цепь цифровых входов	PNP
Питание датчиков на входах	AS-i
Питание [В]	20…30; (через плоский кабель)
Макс. общий номинальный ток входов [мА]	200
Входной ток Высокий [мА]	6…10
Входной ток Низкий [мА]	0…2
Высокий уровень переключения [В]	> 11
Цифровые входы, защищенные от короткого замыкания	да

Выходы

Электрическая конструкция	AS-i
Количество пневматических выходов	2

Условия эксплуатации

Температура окружающей среды [°C]	-10…50
Защита	IP 50

Испытания / допуски

Маркировка ATEX

II 3D Ex tc IIIB T80°C Dc X IP50

ЭМС

EN 50295

Время наработки на отказ [лет]

288

Классификация AS-i

Версия AS-i

2.11; 3.0

Адресация AS-i

розетка адресации

Режим расширенной адресации

нет

Профиль AS-i

S-7.F.F

Конфигурация входов/выходов AS-i [hex]

Идентификационный код AS-i [шестнадцатеричный]

F.F

Сертификат AS-i ожидается

да

Назначение битов данных

бит данных	D0	D1	D2	D3
вход	1	2	3	4
розетка	I-1/2	I-1/2 / I-2	I-3/4	I-3/4 / I-4
вывод	4	2 4	4	2 4
пневматический выход	—	—	2	4

Механические данные

Вес [г]	417.5
Тип крепления	быстрый монтаж
Материалы	PA; POM; прокалывающие контакты: CuSn6 никелированные и луженые
Пневматическая система	2 x 3/2-ходовые задвижки (без перекрытия)
Диапазон рабочего давления [бар]	2…8
Диапазон рабочего давления [МПа]	0.2…0.8
Расход воздуха при 6/5 бар [л/мин]	500
Допустимый сжатый воздух	сжатый воздух без смазки класс 6-3-1; сжатый воздух со смазкой класс 6-3-4
Ручное управление	нажатие/отпускание или нажатие/поворот/блокировка
Трубная арматура	8 мм
Вытяжка	Выхлопные газы могут выводиться через трубное соединение

Дисплеи / элементы управления

Дисплей

работа	Светодиод, зеленый
ошибки	Светодиод, красный
функция	Светодиод, желтый

Электрическое подключение

Подключение модуля

Плоские кабели

Принадлежности

Поставляется

нижняя часть

Аксессуары (опционально)

Монтажная пластина:, E74999

Нижняя часть модуля:, E75000

Защитный колпачок: M12, E73004

уплотнительные заглушки:, E75231

Ударопрочный корпус:, E7000A

глушитель:, E75232

Вставной Г-образный фитинг:, E75228

Вставной Т-образный фитинг:, E75227

Примечания

Необходимо обеспечить механическую защиту.

В противном случае устройство должно быть установлено вместе с противоударным корпусом (E7000A).

Если нет пневматического привода, необходимо установить уплотнительную заглушку E75231.

Не допускать попадания грязи и пыли.

Не подключайте ни одну из следующих точек к внешнему потенциалу:

L-, L+, I-1, I-2, I-3, I-4

Соединения электрически подключены с помощью кабеля AS-i.

См. примечания по сжатому воздуху и ЭМС/ESD в разделе "Загрузки"

Количество в упаковке

1 шт.

Электрическое соединение

Соединение	технология быстрого монтажа для плоского кабеля AS-i: ; возможны три ориентации
Подключение	Разъем: M12; кодировка: A

Диаграммы и графики

Пневматический символ

2 x 3/2-ходовые задвижки (без перекрытия)
