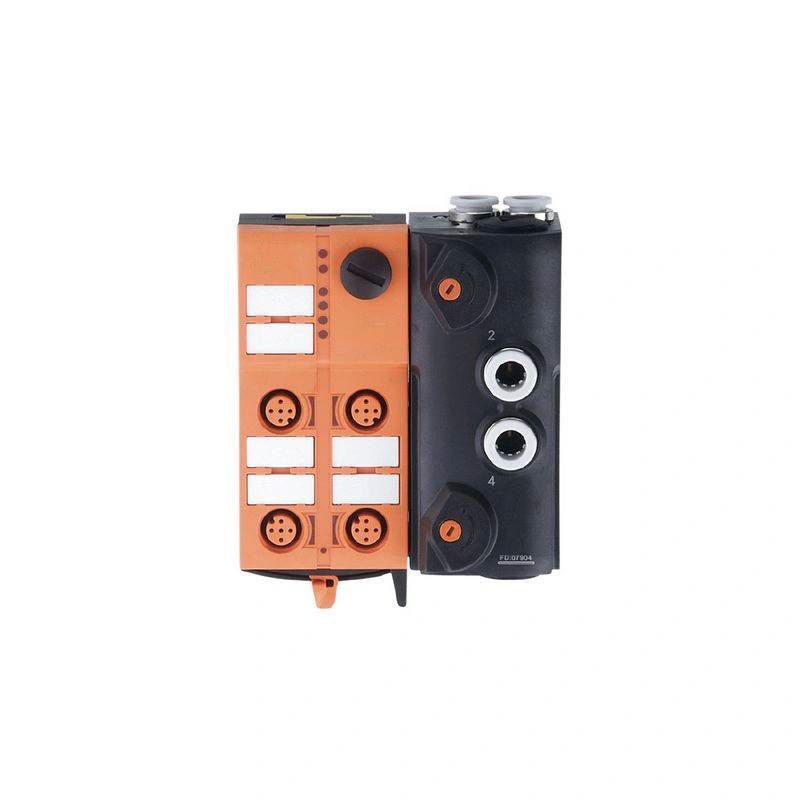

Name: AC570A
Brand: IFM Electronic
SKU: AirBox 5/3 closed 4DI-Y II 3D
Price: 1.00 RUB
Availability: InStock

Применение

Модуль AS-i ATEX

Электрические данные

Рабочее напряжение [В]	26.5…31.6 ПОСТОЯННЫЙ ТОК
Макс. потребление тока от AS-i [мА]	280
Встроенный сторожевой таймер	да

Входы / выходы

Количество входов и выходов

Количество цифровых входов: 4; Количество пневматических выходов: 2

Входы

Количество цифровых входов	4
Входная цепь цифровых входов	PNP
Питание датчиков входов	AS-i
Питание [В]	20…30; (через плоский кабель)
Макс. общий номинальный ток входов [мА]	200
Входной ток высокий [мА]	6…10
Входной ток Низкий [мА]	0…2
Высокий уровень переключения [В]	> 11
Цифровые входы, защищенные от короткого замыкания	да

Выходы

Электрическая конструкция	AS-i
Количество пневматических выходов	2

Условия эксплуатации

Температура окружающей среды [°C]	-10…50
Защита	IP 50

Испытания / допуски

Маркировка ATEX

II 3D Ex tc IIIB T80°C Dc X IP50

ЭМС

EN 50295

IEC 61000-6-2

MTTF [годы]

258

Классификация AS-i

Версия AS-i

2.11; 3.0

AS-i адресация

гнездо адресации

Расширенный режим адресации

да

Профиль AS-i

S-7.A.E

Конфигурация AS-i I/O [hex]

Идентификационный код AS-i [шестнадцатеричный]

A.E

Сертификат AS-i ожидается

да

Назначение битов данных

бит данных	D0	D1	D2	D3
вход	1	2	3	4
сокет	I-1/2	I-1/2 I-2	I-3/4	I-3/4 I-4
вывод	4	2 4	4	2 4
пневматический выход	2	4	—	—

Механические данные

Вес [г]	421
Тип монтажа	быстрый монтаж
Материалы	PA; POM; прокалывающие контакты: CuSn6 никелированные и луженые
Пневматическая система	1 x 5/3-ходовой золотник (без перекрытия); среднее положение заблокировано
Диапазон рабочего давления [бар]	3…8
Диапазон рабочего давления [МПа]	0.3…0.8
Расход воздуха при 6/5 бар [л/мин]	400
Допустимый сжатый воздух	класс 6-3-1 для сжатого воздуха без смазки; класс 6-3-4 для сжатого воздуха со смазкой
Ручное управление	нажатие/отпускание или нажатие/поворот/блокировка
Трубная арматура	8 мм
Вытяжка	выхлопные газы могут выводиться через трубное соединение

Дисплеи / элементы управления

Дисплей

эксплуатация	Светодиод, зеленый
ошибки	Светодиод, красный
функция	Светодиод, желтый

Электрическое подключение

Подключение модуля

Плоские кабели

Аксессуары

Поставляемые изделия

нижняя часть

Принадлежности (опция)

монтажная панель:, E74999

Нижняя часть модуля:, E75000

Защитный колпачок: M12, E73004

уплотнительные заглушки:, E75231

Противоударный корпус:, E7000A

глушитель:, E75232

Вставной Г-образный фитинг:, E75228

Вставной Т-образный фитинг:, E75227

Замечания

Примечания

Необходимо обеспечить механическую защиту.

В противном случае устройство должно устанавливаться вместе с противоударным корпусом (E7000A).

Если не используется пневматический привод, необходимо установить уплотнительную заглушку E75231.

Избегайте попадания грязи и пыли.

Не подключайте к внешнему потенциалу ни одну из следующих точек:

L-, L+, I-1, I-2, I-3, I-4

Соединения электрически подключены с помощью кабеля AS-i.

См. указания по сжатому воздуху и ЭМС/ESD в разделе "Скачать"

Количество в упаковке

1 шт.

Электрическое подключение

Подключение	технология быстрого монтажа для плоского кабеля AS-i: ; возможны три ориентации
Подключение	Разъем: M12; кодировка: A

Диаграммы и графики

Пневматический символ

1 x 5/3-ходовой золотник (без перекрытия); среднее положение заблокировано
