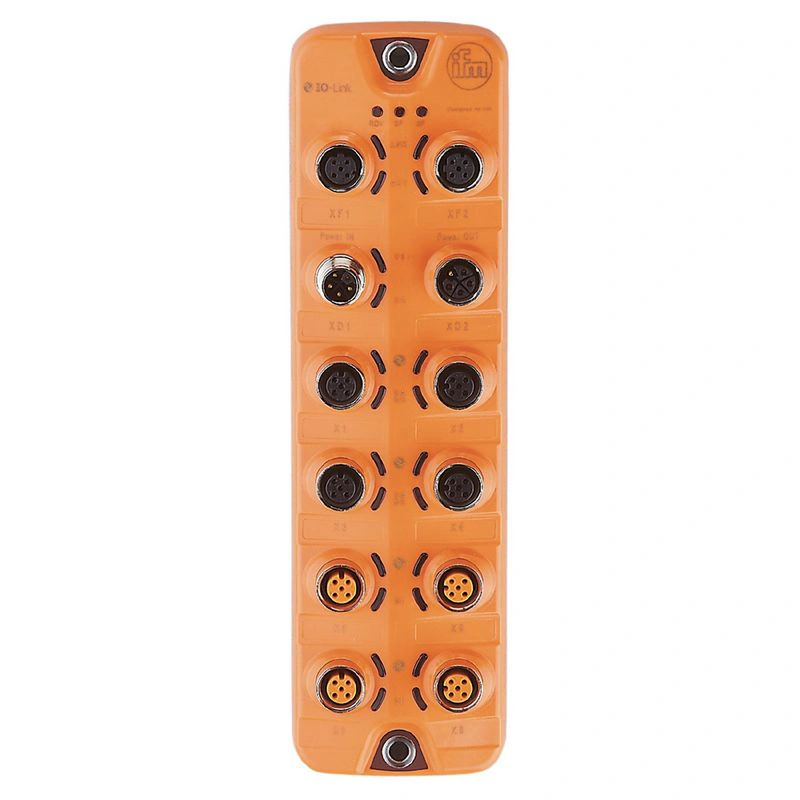

Применение
| Применение | Модули ввода/вывода для полевых применений |
| Функция последовательной цепи | электропитание; интерфейс полевой шины |
Электрические данные
| Рабочее напряжение [В] | 20…30 DC; (US ; до SELV/PELV) |
| Потребляемый ток [мА] | 300…3900; (США) |
| Класс защиты | III |
| Дополнительное напряжение питания [В] | 20…30 DC; (UA) |
| Питание привода UA | |
| Макс. ток нагрузки общий [A] | 8 |
| Номинальный ток на порт [A] | 2; (настраивается: 0…2; заводская настройка: 2) |
| Питание датчика US | |
| Макс. ток нагрузки общий [A] | 3.6 |
| Номинальный ток на порт [A] | 2; (регулируемый: 0…2; Заводская настройка: 0,45) |
Входы / выходы
| Общее количество входов и выходов | 16; (настраивается) |
| Количество входов и выходов | Количество цифровых входов: 12; Количество цифровых выходов: 12 |
Входы
| Количество цифровых входов | 12; (Порт IO-Link класса A: 4 x 2; Порт IO-Link класса B: 4 x 1) |
| Высокий уровень коммутации [В] | 11…30 |
| Низкий уровень переключения [В] | 0…5 |
| Цифровые входы защищены от короткого замыкания | да |
Выходы
| Количество цифровых выходов | 12; (IO-Link Port Class A: 4 x 1; IO-Link Port Class B: 4 x 2) |
| Защита от короткого замыкания | да |
| Питание привода UA | |
| Макс. токовая нагрузка на каждый выход [мА] | 2000 |
| Питание датчиков США | |
| Макс. токовая нагрузка на выход [мА] | 2000 |
Интерфейсы
| Интерфейс связи | Ethernet; IO-Link |
| Ethernet — PROFINET | ||||||||||
| Стандарт передачи | 100Base-TX | |||||||||
| Скорость передачи | 100 МБит/с | |||||||||
| Протокол | PROFINET | |||||||||
| Заводские настройки |
| |||||||||
| Примечание по интерфейсам |
|
| IO-Link Master | |
| Тип передачи | COM1 (4,8 кбод); COM2 (38,4 кбод); COM3 (230,4 кбод) |
| Ревизия IO-Link | 1.1 |
| Количество портов класс A | 4 |
| Количество портов класс B | 4 |
Условия эксплуатации
| Температура окружающей среды [°C] | -25…60 | ||||
| Температура хранения [°C] | -25…85 | ||||
| Макс. относительная влажность воздуха [%] | 90 | ||||
| Защита | IP 65; IP 66; IP 67 | ||||
| Степень защиты (NEMA 250) | 6P | ||||
| Степень загрязнения | 2 | ||||
| Химические среды |
|
Испытания / допуски
| ЭМС |
| ||
| Ударопрочность |
| ||
| Виброустойчивость |
| ||
| MTTF [годы] | 43 |
Механические данные
| Вес [г] | 412.1 |
| Материалы | корпус: PA оранжевый; розетка: латунь никелированная |
| Материал уплотнения | FKM |
Примечания
| Примечания |
| |
| Количество в упаковке | 1 шт. |
Электрическое подключение — Ethernet
| ВХОД / ВЫХОД XF1, XF2 | Разъем: M12; кодировка: D; Уплотнение: FKM |
Электрическое подключение — Технологическое подключение
| Порт IO-Link класса B X1…X4 | Разъем: M12; кодировка: A; Уплотнение: FKM |
Электрическое подключение — источник питания IN
| XD1 | Разъем: M12; кодировка: L |
Электрическое подключение — питание OUT
| XD2 | Разъем: M12; кодировка: L; Уплотнение: FKM |
