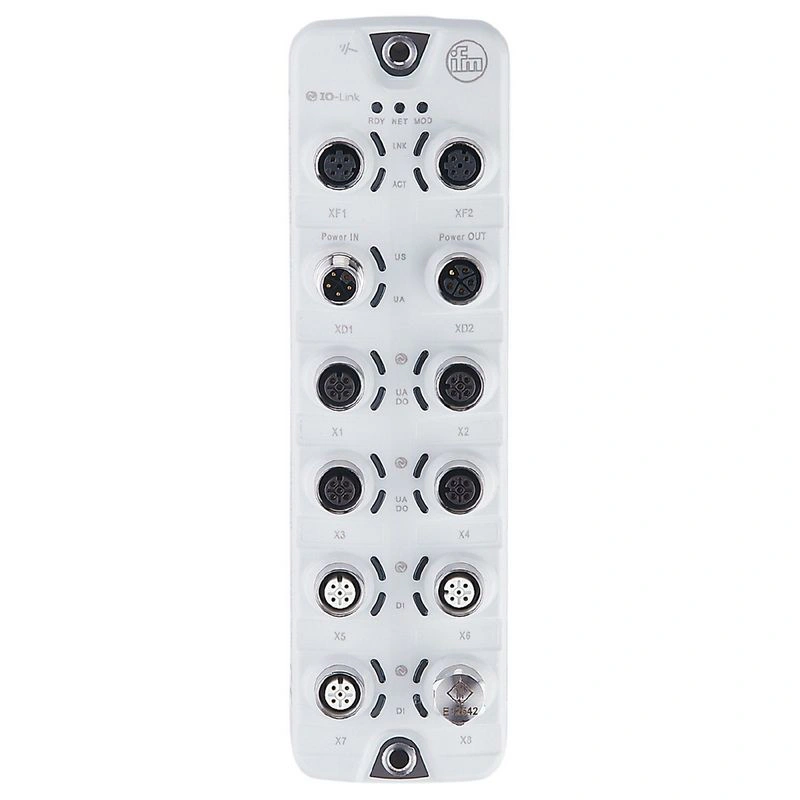

Name: AL1403
Brand: IFM Electronic
SKU: IO-Link Master PFL PN 8P IP69K
Price: 1.00 RUB
Availability: InStock

Применение

Применение	Гигиенические системы; модули ввода/вывода для полевого применения
Функция последовательного соединения	источник питания; интерфейс полевой шины

Электрические данные

Рабочее напряжение [В]	20…28 DC; (US ; до SELV/PELV)
Потребляемый ток [мА]	300…3900; (США)
Класс защиты	III
Дополнительное напряжение питания [В]	20…30 DC; (UA)

Питание привода UA
Макс. общая токовая нагрузка [A]	8
Номинальный ток на порт [A]	2; (регулируемый: 0…2; Заводская настройка: 2)

Питание датчика США
Макс. общая токовая нагрузка [A]	3.6
Номинальный ток на порт [A]	2; (регулируемый: 0…2; заводская настройка: 0,45)

Входы / выходы

Общее количество входов и выходов	16; (настраивается)
Количество входов и выходов	Количество цифровых входов: 12; Количество цифровых выходов: 12

Входы

Количество цифровых входов	12; (IO-Link порт класса A: 4 x 2; IO-Link порт класса B: 4 x 1)
Высокий уровень переключения [В]	11…30
Низкий уровень коммутации [В]	0…5
Цифровые входы защищены от короткого замыкания	да

Выходы

Количество цифровых выходов	12; (Порт IO-Link класса A: 4 x 1; Порт IO-Link класса B: 4 x 2)
Защита от короткого замыкания	да

Питание привода UA
Макс. токовая нагрузка на выход [мА]	2000

Питание датчика US
Макс. токовая нагрузка на выход [мА]	2000

Интерфейсы

Интерфейс связи

Ethernet; IO-Link

Ethernet — PROFINET

Стандарт передачи

100Base-TX

Скорость передачи

100 МБит/с

Протокол

PROFINET

Заводские настройки

IP-адрес: 0.0.0.0

маска подсети: 0.0.0.0

IP-адрес шлюза: 0.0.0.0

MAC-адрес: см. типовую метку

Примечание по интерфейсам

IO-Link Integration Edition 2

CC-C (класс соответствия C) (IRT-Switch)

Резервирование S2

Класс нетяжести III

CiR (конфигурация в процессе выполнения)

SNMP (простой протокол управления сетью)

MRP (протокол резервирования носителей)

Поддерживаемые сетевые топологии: линия

кольцо

IO-Link Master
Тип передачи	COM1 (4,8 кбод); COM2 (38,4 кбод); COM3 (230,4 кбод)
Ревизия IO-Link	1.1
Количество портов класс A	4
Количество портов класс B	4

Условия эксплуатации

Температура окружающей среды [°C]

-25…60

Температура хранения [°C]

-25…85

Макс. относительная влажность воздуха [%]

Защита

IP 65; IP 66; IP 67; IP 69K; (работа с защитными крышками из нержавеющей стали: IP 69K)

Степень защиты (NEMA 250)

Степень загрязнения

Химическая среда

ISO 16750-5	HLP, CC, DB, DC, DD, CA
NEMA 250 5.13.1	AA

Испытания / одобрения

ЭМС

EN 61000-6-2

EN 61000-6-4

Ударопрочность

DIN EN 60068-2-27

Устойчивость к вибрации

DIN EN 60068-2-64 2009-04

DIN EN 60068-2-6 2008-10

Сроки наработки на отказ [лет]

Механические данные

Вес [г]	434.8
Материалы	корпус: PA серый; розетка: нержавеющая сталь (1.4404 / 316L)
Материал уплотнения	EPDM

Аксессуары

Поставляемые изделия

Защитный колпачок: 1 x M12, нержавеющая сталь, E12542

Примечания

Дополнительную информацию см. в руководстве по эксплуатации.

Количество в упаковке

1 шт.

Электрическое подключение — Ethernet

ВХОД / ВЫХОД XF1, XF2

Разъем: M12; кодировка: D; Уплотнение: EPDM

Электрическое подключение — Технологическое подключение

Порт IO-Link Класс B X1…X4

Разъем: M12; кодировка: A; Уплотнение: EPDM

Электрическое подключение — питание IN

XD1	Разъем: M12; кодировка: L

Электрическое подключение — источник питания OUT

XD2	Разъем: M12; кодировка: L; Уплотнение: EPDM
