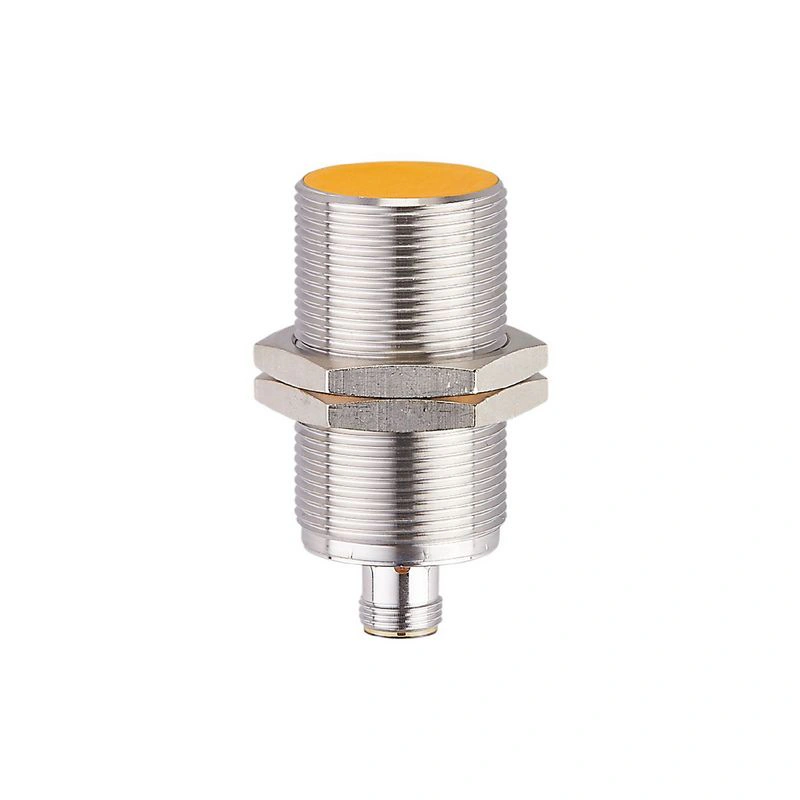

Name: GI855S
Brand: IFM Electronic
SKU: GIIK4010B2PO/SIL2/US
Price: 1.00 RUB
Availability: InStock

Характеристики продукта

Электрическая конструкция	PNP
Функция выхода	2 x OSSD (A1 и A2)
Зона включения [мм]	> 14.5
Корпус	тип резьбы
Размеры [мм]	M30 x 1.5 / L = 65

Применение

Специальная функция	Позолоченные контакты
Тип работы	постоянная эксплуатация
Функция безопасности	безопасное состояние при правильном демпфировании
Применение	Использование в мобильных и жестких условиях эксплуатации

Электрические данные

Рабочее напряжение [В]	8…32 DC
Номинальное напряжение изоляции [В]	60
Потребляемый ток [мА]	< 20
Класс защиты	III
Защита от обратной полярности	да
Макс. время задержки включения [мс]	1000

Выходы

Электрическая конструкция	PNP
Функция выхода	2 x OSSD (A1 и A2)
Макс. падение напряжения коммутационный выход постоянного тока [В]	2.5; (30 мА)
Минимальный ток нагрузки [мА]	1
Номинальный постоянный ток коммутационного выхода DC [мА]	50
Частота коммутации DC [Гц]	10
Выходные данные	Тип интерфейса C класс 1
Выходное напряжение при 24 В	совместим с EN 61131-2 входы тип 1, 2
Защита от короткого замыкания	да
Защита от перегрузки	да
Макс. Емкостная нагрузка CL_max [нФ]	20

Зона обнаружения

Зона включения [мм]	> 14.5
Расстояние безопасного выключения s(ao) [мм]	< 8

Точность / отклонения

Поправочный коэффициент	сталь: 1 / нержавеющая сталь: 0.7 / латунь: 0.5 / алюминий: 0.4 / медь: 0.4
Гистерезис [% от Sr]	1…10

Время срабатывания

Время реакции на запрос безопасности [мс]	5
Время срабатывания при приближении к зоне разрешения [мс]	5
Время риска (время реакции на неисправности, связанные с безопасностью) [мс]	100

Условия эксплуатации

Температура окружающей среды [°C]

-40…85

Макс. относительная влажность воздуха [%]

50; (70 °C; 50 %)

Макс. высота над уровнем моря [м]

5000

Ионизирующее излучение

недопустимо

Защита

IP 65; IP 67; IP 68; IP 69K; (с гнездом ifm, привинченным должным образом)

Химические среды

испытание в соответствии с ISO 16750-5
следующие среды были испытаны в течение 22 часов при 60 °C	охлаждающие жидкости
(HoughtonHocut4480
Oemeta
HYCUT ET 46)
Следующие среды были испытаны в течение 22 часов при температуре 75 °C	гидравлические жидкости
(Fuchs Renoling B15 VG 46 HLP
Total BiohydranTMP 4HEES
Fuchs Hydrotherm 46 M HFC)
трансмиссионные масла
(Fuchs TITAN ATF 3353 Dexron III)
дизельное топливо
биодизель
мочевина
(AdBlue)
тормозная жидкость
(K2 TURBO DOT 4)
следующие среды были испытаны в течение 22 часов при 23 °C	защита от коррозии
(Специальный консервирующий воск Sonax)
холодный очиститель
(Sonax холодный очиститель S )
очиститель на основе аммиака
(Weco Dr. Webers Salmiak-Konzentrat (концентрированный хлорид аммония) )
аккумуляторная кислота
следующие средства были испытаны в течение 2 часов при 23 °C	очиститель колесных дисков
(Sonax Xtreme Plus)
следующие носители были испытаны в течение 10 минут при 23 °C	бензин премиум-класса без содержания свинца

Испытания / одобрения

ЭМС

промышленные условия
EN 60947-5-3
EN 61000-4-2 ESD	6 кВ CD / 8 кВ AD
EN 61000-4-3 ВЧ-излучение	20 В/м
EN 61000-4-4 Разрыв	2 кВ
EN 61000-4-5 Перенапряжение	2 кВ
EN 61000-4-6 ВЧ проводимый	10 V
EN 61000-4-8	30 А/м 50/60 Гц / 1000 А/м 0 Гц
EN 55011	класс B
мобильные приложения	только для работы с центральной системой подавления провалов нагрузки (58 В) / не для активной работы во время фазы запуска двигателя в системах 12 В
ISO 10605 ESD	8 кВ CD / 15 кВ AD
ISO 11452-2, ISO 11452-5 устойчивость к радиоизлучению	100 В/м
ISO 7637-2, ISO 16750-2 помехоустойчивость	12 В / 24 В
импульс	1 2a 3a 3b 4 5b
уровень серьезности	III III III III III III III 58V
критерий отказа	B B B A A C/B A
EN 55025

Виброустойчивость

EN 60068-2-6 Fc

20 g (10…3000 Гц) / 50 циклов развертки, 1 октава в минуту, по 3 осям

Широкополосный шум

EN 60068-2-64 h

5,9 g (10…2000 Гц) / эффективное ускорение при установке на шасси

Устойчивость к ударам

EN 60068-2-27 Ea

100 g 11 мс полусинусоида; 3 удара в каждом направлении 3 координатных осей

Непрерывная ударопрочность

EN 60068-2-27 Ea

40 g 6 мс; 4000 ударов в каждом направлении по 3 координатным осям

Быстрое изменение температуры

EN 60068-2-14 Na

TA = -40°C; TB = 85°C; t1 = 30 мин; t2 = 10 с 100 циклов

Испытание солевым туманом

EN 60068-2-52 Kb

уровень серьезности 5 (4 цикла испытаний)

Классификация безопасности

Соответствует требованиям

ISO 13849-1: 2015 категория 2, PL d

IEC 61508 SIL 2

IEC 62061 SIL 2

Время работы TM [ч]

≤ 87600

Время работы TM (дополнительная индикация)

промышленные условия Диапазон температур -25…70 °C ≤ 175200

PFH [1/ч]

< 5E-08

Механические данные

Вес [г]	196.8
Корпус	резьбовой тип
Монтаж	возможность скрытого монтажа
Размеры [мм]	M30 x 1.5 / L = 65
Обозначение резьбы	M30 x 1.5
Материалы	резьбовая втулка: латунь с покрытием из белой бронзы; чувствительная поверхность: LCP; окно светодиода: PEI; контргайки: латунь с покрытием из белой бронзы
Момент затяжки [Нм]	< 50

Дисплеи / элементы управления

Дисплей

Индикация состояния переключения

4 светодиода, желтый

Аксессуары

Поставляемые изделия

контргайки: 2

Примечания

материал для надежного монтажа не поставляется; крепление должно осуществляться пользователем

соответствует требованиям по защите окружающей среды и ЭМС для эксплуатации в сельскохозяйственной и лесозаготовительной технике, землеройных и строительных машинах, а также в промышленных грузовиках

Если не указано иное, все данные относятся к контрольной плите по IEC 60947-5-2 во всем диапазоне температур.

(FE360 = ST37-2K) 30x30x1 мм

Количество в упаковке

1 шт.

Электрическое соединение — вилка

Подключение

Разъем: 1 x M12; кодировка: A; контакты: позолоченные
