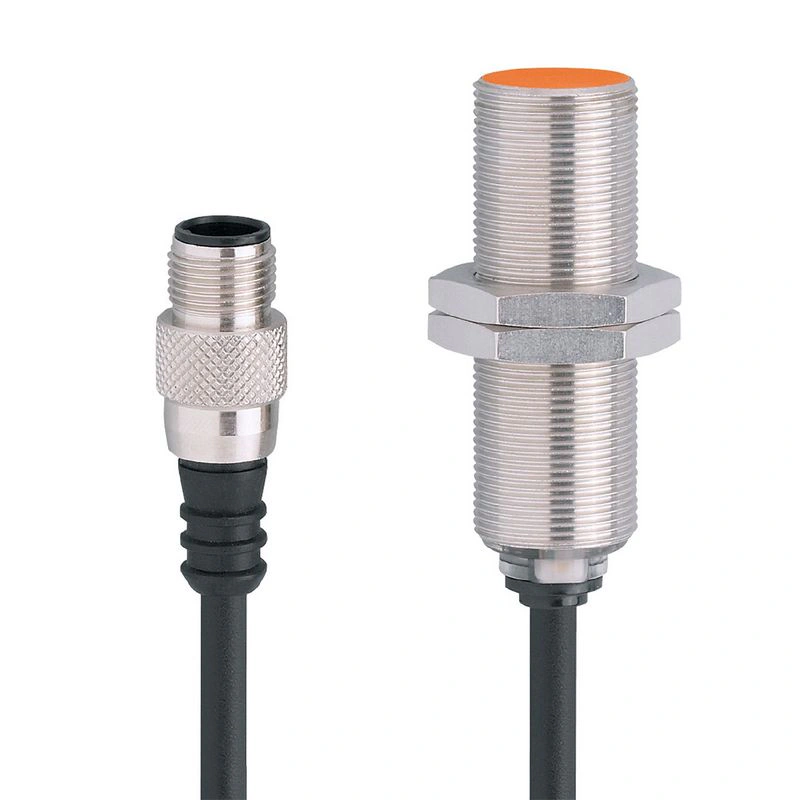

Характеристики изделия
| Электрическое исполнение | PNP/NPN |
| Функция выхода | нормально открытый |
| Диапазон измерения [мм] | 5 |
| Корпус | резьбовой тип |
| Размеры [мм] | M18 x 1 / L = 58 |
Применение
| Специальная функция | Пригодность волочильной цепи |
Электрические данные
| Рабочее напряжение [В] | 10…55 DC |
| Класс защиты | II |
| Защита от обратной полярности | да |
Выходы
| Электрическое исполнение | PNP/NPN |
| Функция выхода | нормально открытый |
| Макс. Падение напряжения на коммутационном выходе DC [В] | 4.6 |
| Минимальный ток нагрузки [мА] | 2 |
| Макс. ток утечки [мА] | 0.6 |
| Номинальный постоянный ток коммутационного выхода DC [мА] | 400 |
| Частота переключения DC [Гц] | 700 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Зона обнаружения
| Диапазон измерения [мм] | 5 |
| Реальный диапазон измерения Sr [мм] | 5 ± 10 % |
| Рабочее расстояние [мм] | 0…4.05 |
Точность / отклонения
| Поправочный коэффициент | сталь: 1 / нержавеющая сталь: 0.7 / латунь: 0.5 / алюминий: 0.4 / медь: 0.3 |
| Гистерезис [% от Sr] | 3…15 |
| Дрейф точки переключения [% от Sr] | -10…10 |
Условия эксплуатации
| Температура окружающей среды [°C] | -25…80 |
| Защита | IP 67 |
Испытания / допуски
| ЭМС |
| |
| Время наработки на отказ [лет] | 1745 |
Механические данные
| Вес [г] | 95.4 | ||||
| Корпус | резьбовой тип | ||||
| Монтаж | возможность скрытого монтажа | ||||
| Размеры [мм] | M18 x 1 / L = 58 | ||||
| Обозначение резьбы | M18 x 1 | ||||
| Материалы | латунь никелированная; PBT | ||||
| Пригодность волочильной цепи | да | ||||
| Пригодность волочильной цепи |
|
Дисплеи / элементы управления
| Дисплей |
|
Аксессуары
| Поставляемые изделия |
|
Примечания
| Количество упаковок | 1 шт. |
Электрическое подключение — вилка
| Подключение | Кабель: 0.8 м, полиуретан |
| Подключение | Разъем: 1 x M12; кодировка: A |
