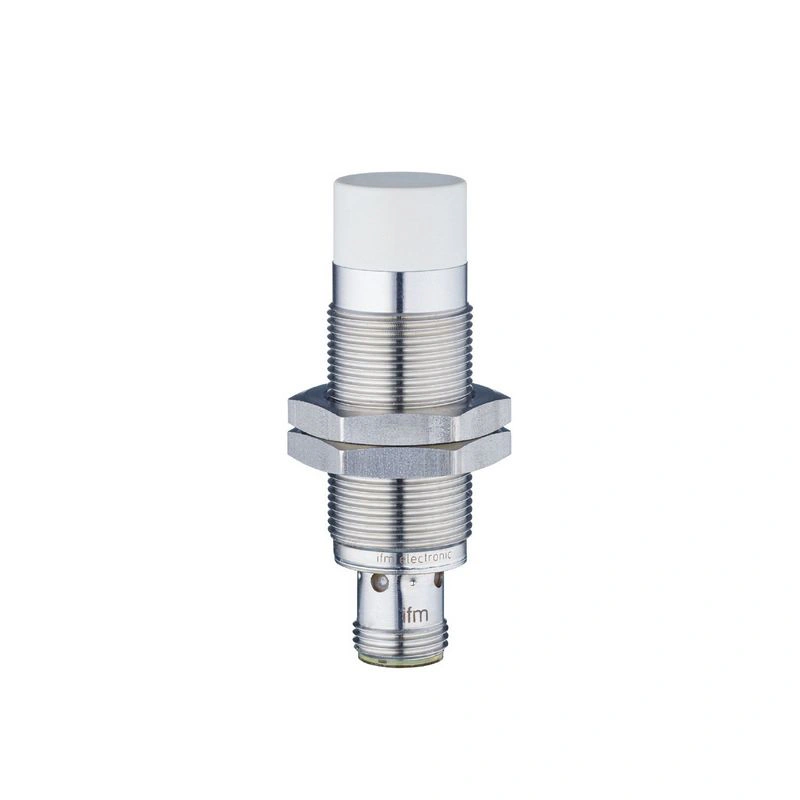

Name: IGP201
Brand: IFM Electronic
SKU: IGK3008-FRKG/V4A/IO/US-104
Price: 1.00 RUB
Availability: InStock

Характеристики изделия

Электрическая конструкция	PNP/NPN; (с возможностью параметрирования)
Функция выхода	нормально открытый / нормально закрытый; (с возможностью параметрирования)
Интерфейс связи	IO-Link
Корпус	резьбовой тип
Размеры [мм]	M18 x 1 / L = 60

Применение

Специальная функция	Защита от магнитного поля
Защита от магнитного поля	да
Макс. устойчивость к магнитному полю [мТл]	300

Электрические данные

Рабочее напряжение [В]	10…30 ПОСТОЯННЫЙ ТОК
Потребляемый ток [мА]	< 20
Класс защиты	III
Защита от обратной полярности	да

Выходы

Электрическое исполнение	PNP/NPN; (с возможностью параметрирования)
Функция выхода	нормально открытый / нормально закрытый; (с возможностью параметрирования)
Макс. падение напряжения переключающий выход DC [В]	2.5
Номинальный постоянный ток коммутируемого выхода DC [мА]	100
Частота коммутации постоянного тока [Гц]	75
Защита от короткого замыкания	да
Защита от перегрузки	да

Зона обнаружения

Точка переключения IO-Link [мм]	1.6…7.76
Диапазон измерения IO-Link [мм]	0.8…8

Точность / отклонения

Повторяемость

< 20 мкм

Заводская калибровка (мишень: алюминий, 54×54 мм)
Разрешение [мкм]	10
Температурный дрейф	± 3,2 мкм/К
Отклонение линейности	± 20 мкм

калибровка приложения (калибровка по 1 точке; мишень: сталь, 54×54 мм)
Разрешение [мкм]	10
Температурный дрейф	± 4,8 мкм/К
Отклонение линейности	± 100 мкм

Калибровка по применению (калибровка по 3 точкам; мишень: сталь, 36×36 мм)
Разрешение [мкм]	10
Температурный дрейф	± 4,8 мкм/К
Отклонение линейности	± 50 мкм

Интерфейсы

Коммуникационный интерфейс

IO-Link

Тип передачи

COM2 (38,4 кбод)

Ревизия IO-Link

1.1

Стандарт SDCI

IEC 61131-9 CDV

Профили

Интеллектуальный датчик: Идентификация устройства; диагностика устройства; канал обучения устройства; канал двоичных данных; переменная данных процесса

Режим SIO

да

Требуемый тип ведущего порта

Min. время цикла процесса [мс]

3.2

Поддерживаемые идентификаторы устройств

Тип эксплуатации	DeviceID
По умолчанию	1707

Рабочие условия

Температура окружающей среды [°C]	-25…70
Защита	IP 65; IP 66; IP 67; IP 68; IP 69K

Тесты / одобрения

ЭМС

EN 61000-4-2 ESD	4 кВ CD / 8 кВ AD
EN 61000-4-3 ВЧ-излучение	10 В/м
EN 61000-4-4 Разрыв	2 кВ
EN 61000-4-6 HF проведено	10 V
EN 55011	класс B

Устойчивость к вибрации

EN 60068-2-6 Fc

20 g (10…3000 Гц) / 50 циклов развертки, 1 октава в минуту, по 3 осям

Устойчивость к ударам

EN 60068-2-27 Ea

100 g 11 мс полусинус; 3 удара в каждом направлении по 3 координатным осям

Непрерывная ударопрочность

EN 60068-2-27 Eb

40 g 6 мс; 4000 ударов в каждом направлении по 3 координатным осям

Быстрое изменение температуры

EN 60068-2-14 Na

TA = -25 °C; TB = 70 °C; t1 = 30 мин; t2 = < 10 с; 50 циклов

MTTF [годы]

1341

Встроенное программное обеспечение в комплекте

да

Допуск UL

Ta	-25…70 °C
Тип корпуса	Тип 1
источник питания	Ограниченное напряжение/ток
Утверждение UL нет.	A005
Номер файла UL	E174191

Механические данные

Вес [г]	69.6
Корпус	резьбовой тип
Монтаж	возможность скрытого монтажа
Размеры [мм]	M18 x 1 / L = 60
Обозначение резьбы	M18 x 1
Материалы	корпус: нержавеющая сталь (1.4404 / 316L); чувствительная поверхность: LCP белый; окно светодиода: PEI; контргайки: нержавеющая сталь (1.4404 / 316L)
Момент затяжки [Нм]	7

Дисплеи / элементы управления

Дисплей

состояние переключения	4 x светодиода, желтый
Режим SIO
выходной каскад с питанием по току	Светодиод, желтый свет
Режим IO-Link
цель в диапазоне измерения	Светодиод, желтый свет

Принадлежности

Поставляемые изделия

контргайки: 2

Примечания

Количество упаковок

1 шт.

Электрическое подключение — вилка

Подключение

Разъем: 1 x M12; кодировка: A

Диаграммы и графики

Отклонение линейности

x	измеренное значение [мкм]
y	Отклонение линейности [мкм]
1	Заводская калибровка (мишень: алюминий, 54×54 мм)
2	калибровка приложения (калибровка по 1 точке; мишень: сталь, 54×54 мм)
3	Прикладная калибровка (3-точечная калибровка; мишень: сталь, 36×36 мм)
