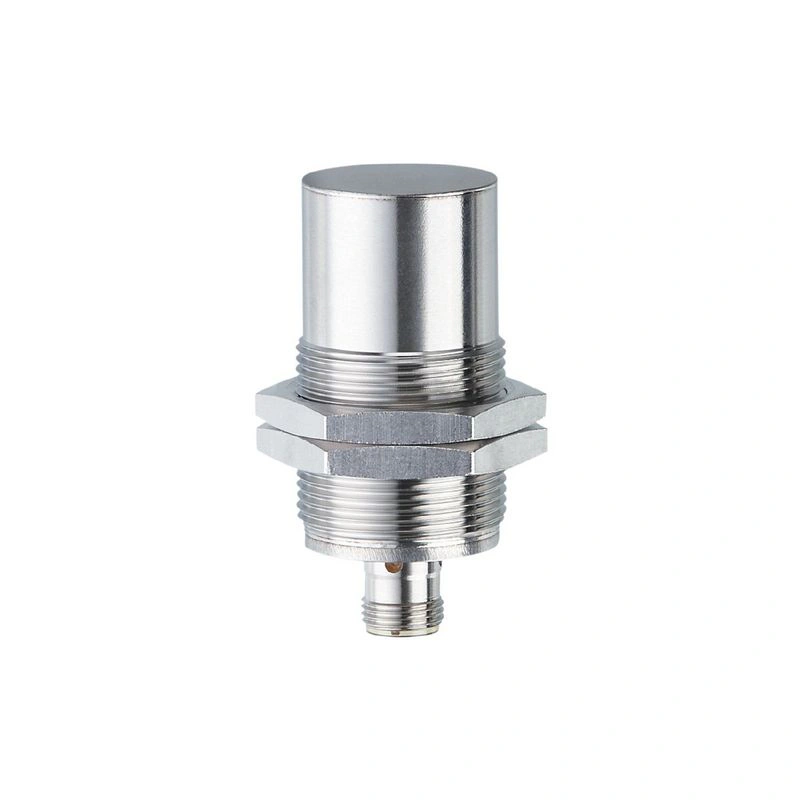

Name: II503A
Brand: IFM Electronic
SKU: IIK3025-BPKG/AM/P/US104/3G/3D
Price: 1.00 RUB
Availability: InStock

Характеристики изделия

Электрическое исполнение	PNP
Функция выхода	нормально открытый
Диапазон измерения [мм]	25
Корпус	резьбовой тип
Размеры [мм]	M30 x 1.5 / L = 65

Применение

Специальная функция

Позолоченные контакты; Увеличенный диапазон срабатывания; Цельнометаллический корпус

Номинальное давление [бар]

100

Примечание по номинальному давлению

чувствительная поверхность

Электрические данные

Рабочее напряжение [В]	10…30 DC
Потребляемый ток [мА]	< 25
Класс защиты	III
Защита от обратной полярности	да

Выходы

Электрическое исполнение	PNP
Функция выхода	нормально открытый
Макс. падение напряжения коммутационный выход DC [В]	2.5
Номинальный постоянный ток коммутируемого выхода DC [мА]	100
Частота коммутации постоянного тока [Гц]	250
Защита от короткого замыкания	да
Защита от перегрузки	да

Зона обнаружения

Диапазон измерения [мм]	25
Реальная дальность обнаружения Sr [мм]	25 ± 10 %
Рабочее расстояние [мм]	0…20.3
Увеличенный диапазон чувствительности	да

Точность / отклонения

Поправочный коэффициент	сталь: 1 / нержавеющая сталь: 1 / латунь: 0.9 / алюминий: 0.6 / медь: 0.5
Гистерезис [% от Sr]	1…20
Дрейф точки переключения [% от Sr]	-10…10

Условия эксплуатации

Температура окружающей среды [°C]	-40…60
Защита	IP 67; (при использовании вне взрывоопасной зоны: IP 65, IP 67, IP 68, IP 69K)

Испытания / допуски

Маркировка ATEX

II 3G Ex ec IIC T4 Gc X; II 3D Ex tc IIIC T95°C Dc X

ЭМС

EN 61000-4-2 ESD	4 кВ CD / 8 кВ AD
EN 61000-4-3 ВЧ-излучение	10 В/м
EN 61000-4-4 Разрыв	2 кВ
EN 61000-4-6 ВЧ проводимый	10 V
EN 55011	класс B

Устойчивость к ударам

EN 60068-2-75 Ehc

1 J

Устойчивость к вибрации

EN 60068-2-6 Fc

20 g (10…3000 Гц) / 50 циклов развертки, 1 октава в минуту, по 3 осям

Ударопрочность

EN 60068-2-27 Ea

100 g 11 мс полусинус; 3 удара в каждом направлении по 3 координатным осям

Непрерывная ударопрочность

EN 60068-2-27 Ea

40 g 6 мс; 4000 ударов в каждом направлении по 3 координатным осям

Быстрое изменение температуры

EN 60068-2-14 Na

TA = -40°C; TB = 85°C; t1 = 30 мин; t2 = 10 с 50 циклов

Испытание солевым туманом

EN 60068-2-52 Kb

уровень серьезности 5 (4 цикла испытаний)

MTTF [годы]

1352

Механические данные

Вес [г]	139.771
Корпус	резьбовой тип
Крепление	возможность монтажа не заподлицо
Размеры [мм]	M30 x 1.5 / L = 65
Обозначение резьбы	M30 x 1.5
Материалы	нержавеющая сталь (1.4404 / 316L); PEI; контргайки: латунь с покрытием из белой бронзы
Момент затяжки [Нм]	80
Цельнометаллический корпус	да

Дисплеи / элементы управления

Дисплей

состояние переключения

4 x 90° светодиода, желтый

Принадлежности

Поставляемые изделия

контргайки: 2

Примечания

Для соблюдения требований ЭМС:

Выравнивание потенциалов путем подключения корпуса датчика к заземлению машины.

Количество в упаковке

1 шт.

Электрическое подключение — вилка

Подключение

Разъем: 1 x M12; кодировка: A; контакты: позолоченные

Диаграммы и графики
