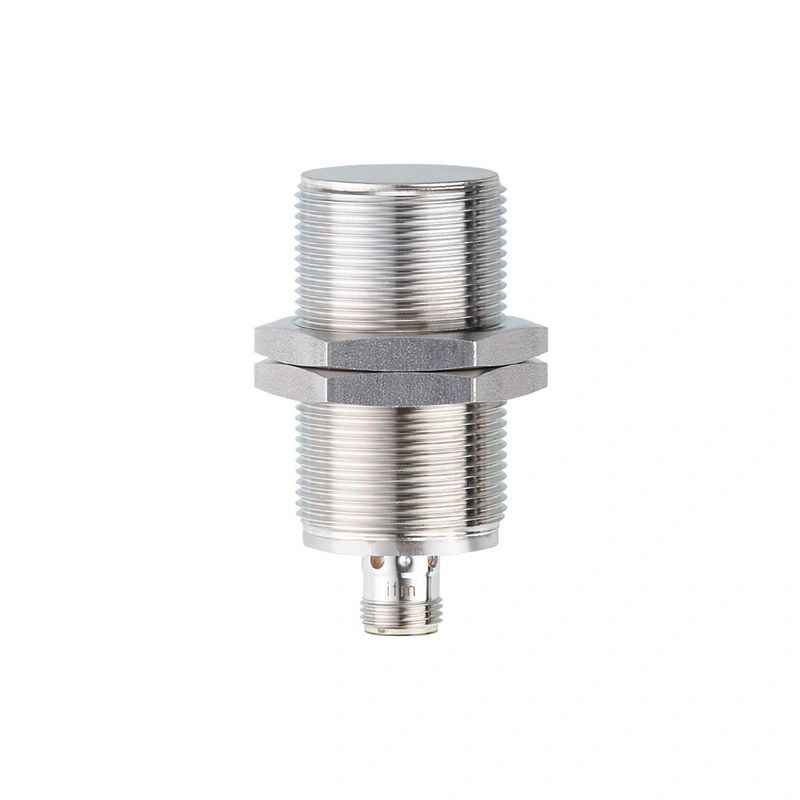

Name: II504A
Brand: IFM Electronic
SKU: IIK3010-BPKG/AM/US104DPS/2D/3G
Price: 1.00 RUB
Availability: InStock

Характеристики продукта

Электрическое исполнение	PNP
Выходная функция	нормально открытый
Диапазон измерения [мм]	10
Корпус	резьбовой тип
Размеры [мм]	M30 x 1.5 / L = 65

Применение

Особенность

Позолоченные контакты; Увеличенный диапазон срабатывания; Цельнометаллический корпус

Номинальное давление [бар]

100

Указание по номинальному давлению

чувствительная поверхность

Электрические данные

Рабочее напряжение [В]	10…30 DC
Потребляемый ток [мА]	< 20
Класс защиты	III
Защита от обратной полярности	да

Выходы

Электрический дизайн	PNP
Функция выхода	нормально открытый
Макс. Падение напряжения коммутационный выход DC [В]	2.5
Номинальный постоянный ток коммутируемого выхода DC [mA]	40
Частота коммутации постоянного тока [Гц]	50
Защита от короткого замыкания	да
Защита от перегрузки	да

Зона обнаружения

Диапазон измерения [мм]	10
Реальный диапазон измерения Sr [мм]	10 ± 10 %
Рабочее расстояние [мм]	0…8.1
Увеличенный диапазон обнаружения	да

Точность / отклонения

Поправочный коэффициент	сталь: 1 / нержавеющая сталь: 0.2 / латунь: 0.8 / алюминий: 0.6 / медь: 0.2
Гистерезис [% от Sr]	1…20
Дрейф точки переключения [% от Sr]	-10…10

Условия эксплуатации

Температура окружающей среды [°C]	-40…60
Защита	IP 67; (при использовании вне взрывоопасной зоны: IP 65, IP 66, IP 67, IP 68, IP 69K)

Испытания / сертификаты

Допуск

BVS 12 ATEX E 045 X; IECEx BVS 12.0030 X

Маркировка ATEX

II 3G Ex ec IIC T6 Gc X| II 2D Ex tb IIIC T85°C Db X

ЭМС

EN 61000-4-2 ESD	4 кВ CD / 8 кВ AD
EN 61000-4-3 ВЧ-излучение	10 В/м
EN 61000-4-4 Разрыв	2 кВ
EN 61000-4-6 ВЧ-излучение	10 V
EN 55011	класс B

Устойчивость к ударам

EN 60068-2-75 Ehc

1 J

Устойчивость к вибрации

EN 60068-2-6 Fc

20 g (10…3000 Гц) / 50 циклов развертки, 1 октава в минуту, по 3 осям

Ударопрочность

EN 60068-2-27 Ea

100 г 11 мс полусинус; 3 удара в каждом направлении по 3 координатным осям

Непрерывная ударопрочность

EN 60068-2-27 Ea

40 g 6 мс; 4000 ударов в каждом направлении по 3 координатным осям

Быстрое изменение температуры

EN 60068-2-14 Na

TA = -40°C; TB = 85°C; t1 = 30 мин; t2 = 10 с 50 циклов

Испытание солевым туманом

EN 60068-2-52 Kb

уровень серьезности 5 (4 цикла испытаний)

MTTF [годы]

1258

Механические данные

Вес [г]	207
Корпус	резьбовой тип
Монтаж	возможность скрытого монтажа
Размеры [мм]	M30 x 1.5 / L = 65
Обозначение резьбы	M30 x 1.5
Материалы	нержавеющая сталь (1.4404 / 316L); PEI; контргайки: нержавеющая сталь
Момент затяжки [Нм]	80
Цельнометаллический корпус	да

Дисплеи / элементы управления

Дисплей

состояние переключения

4 x 90° светодиода, желтый

Принадлежности

Поставляемые изделия

контргайки: 2

Примечания

Примечание:

для использования во взрывоопасных зонах

Между источником тока и устройством должен быть подключен предохранитель.

(задержка 40 мА, согласно EN 60127-2)

Предохранитель должен быть вставлен в цепь L+ вне взрывоопасных зон.

Количество в упаковке

1 шт.

Электрическое подключение — вилка

Подключение

Разъем: 1 x M12; кодировка: A; контакты: позолоченные
