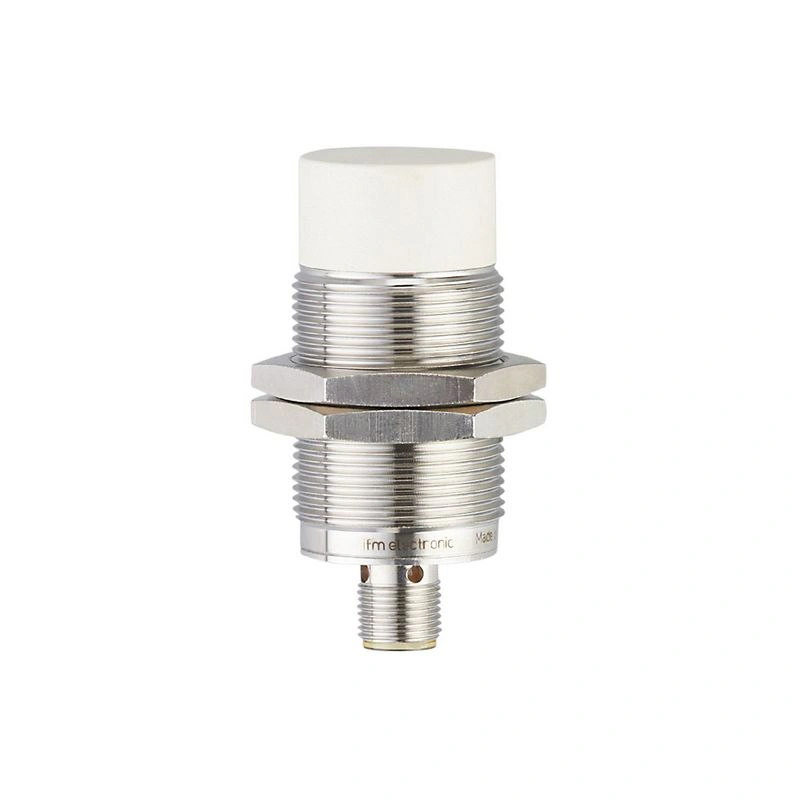

Name: IIM201
Brand: IFM Electronic
SKU: IIKC022-ASKG/M/US-104
Price: 1.00 RUB
Availability: InStock

Характеристики изделия

Электрический дизайн	PNP/NPN
Выходная функция	нормально открытый
Диапазон измерения [мм]	22
Корпус	тип резьбы
Размеры [мм]	M30 x 1.5 / L = 70

Применение

Особенность	Позолоченные контакты; Увеличенный диапазон чувствительности
Применение	Использование в мобильных и жестких условиях эксплуатации

Электрические данные

Рабочее напряжение [В]	10…36 DC
Потребляемый ток [мА]	< 10; (только в 3-проводном режиме)
Класс защиты	II
Защита от обратной полярности	да

Выходы

Электрическое исполнение	PNP/NPN
Функция выхода	нормально открытый
Макс. Падение напряжения коммутационный выход DC [В]	2.5
Минимальный ток нагрузки [мА]	2; (только в двухпроводном режиме)
Макс. ток утечки [мА]	0.5; (только в двухпроводном режиме)
Постоянный номинальный ток коммутируемого выхода постоянного тока [мА]	100
Частота коммутации постоянного тока [Гц]	100
Защита от короткого замыкания	да
Защита от перегрузки	да

Зона обнаружения

Диапазон чувствительности [мм]	22
Реальный диапазон зондирования Sr [мм]	22 ± 10 %
Рабочее расстояние [мм]	0…17.82
Увеличенный диапазон измерения	да

Точность / отклонения

Корректирующий коэффициент	сталь: 1 / нержавеющая сталь: 0.7 / латунь: 0.5 / алюминий: 0.45 / медь: 0.4
Гистерезис [% от Sr]	1…20
Дрейф точки переключения [% от Sr]	-10…10

Условия эксплуатации

Температура окружающей среды [°C]	-40…85
Защита	IP 67; IP 69K

Испытания / допуски

ЭМС

автомобильная зона
шумовое излучение и шумовые помехи: ECE R10	Утверждение типа E1
помехоустойчивость в соответствии с DIN ISO 11452-2	100 В/м
наведенные помехи в сетях 24 В по ISO 7637-2: 2004 (импульсы 1-4) и ISO16750-2: 2012 (сброс нагрузки)
импульс	1 2a 2b 3a 3b 4 Сброс нагрузки
уровень серьёзности	III III III III III III III III Тест A
критерий отказа	C A C A A C C
EN 61000-4-2 ESD	4 кВ CD / 8 кВ AD
EN 61000-4-3 ВЧ-излучение	10 В/м
EN 61000-4-4 Burst	2 кВ
EN 61000-4-5 Скачок напряжения	Сеть 0,5 кВ от линии к линии
EN 61000-4-6 ВЧ-излучение	10 V
EN 55011	класс B

Виброустойчивость

EN 60068-2-6 Fc	20 g (10…3000 Гц) / -20…50 °C
50 циклов развертки, 1 октава в минуту, по 3 осям

Ударопрочность

EN 60068-2-27 Ea

100 g 11 мс полусинусоида; 3 удара в каждом направлении по 3 координатным осям / -40…85 °C

Непрерывная ударопрочность

EN 60068-2-27

40 g 6 мс; 4000 ударов в каждом направлении по 3 координатным осям / -20…50 °C

Быстрое изменение температуры

EN 60068-2-14 Na

TA = -40 °C; TB = 85 °C; t1 = 30 мин; t2 = < 10 с; 50 циклов

Испытание солевым туманом

EN 60068-2-52 Kb

уровень серьезности 5 (4 цикла испытаний)

Сроки наработки на отказ [лет]

1089

Утверждение UL

Ta	0…40 °C
Тип корпуса	Тип 1
источник питания	Ограниченное напряжение/ток
Номер файла UL	E174191

Механические данные

Вес [г]	118.3
Корпус	резьбовой тип
Монтаж	возможность монтажа не заподлицо
Размеры [мм]	M30 x 1.5 / L = 70
Обозначение резьбы	M30 x 1.5
Материалы	резьбовая втулка: нержавеющая сталь; чувствительная поверхность: LCP натуральный; окно светодиода: PEI; контргайки: латунь
Момент затяжки [Нм]	50

Дисплеи / элементы управления

Дисплей

состояние переключения

4 x 90° светодиода, желтый

Аксессуары

Поставляемые элементы

контргайки: 2

Примечания

Количество в упаковке

1 шт.

Электрическое подключение — штекер

Разъем: 1 x M12; кодировка: A; контакты: позолоченные
