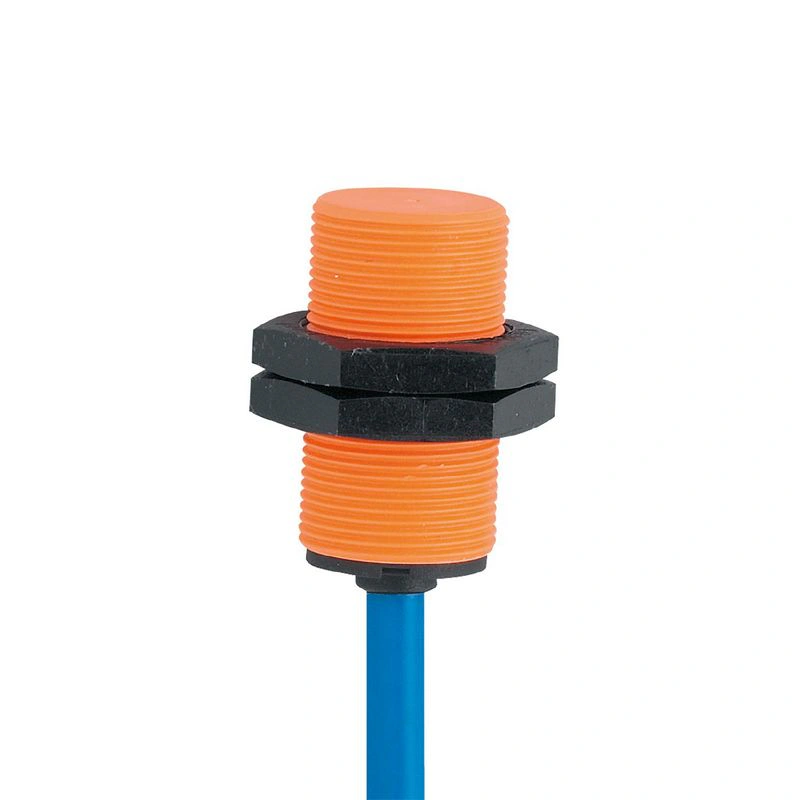

Характеристики продукта
| Электрическое исполнение | NAMUR |
| Функция выхода | нормально закрытый |
| Диапазон измерения [мм] | 8 |
| Корпус | резьбовой тип |
| Размеры [мм] | M18 x 1 / L = 33 |
Электрические данные
| Подключение к импульсным усилителям | да |
| Усилители переключения | подключение к сертифицированным искробезопасным цепям с макс. значения: U = 15 В / I = 50 мА / P = 120 мВт |
| Номинальное напряжение DC [В] | 8.2; (1kΩ) |
| Напряжение питания постоянного тока [В] | 7.5…30; (при использовании вне взрывоопасной зоны) |
| Потребляемый ток [мА] | 2,1) |
| Класс защиты | II |
Выходы
| Электрический дизайн | NAMUR |
| Функция выхода | нормально закрытый |
| Номинальный постоянный ток коммутационного выхода DC [мА] | 30; (при использовании вне взрывоопасной зоны) |
| Частота коммутации постоянного тока [Гц] | 300 |
Зона обнаружения
| Диапазон измерения [мм] | 8 |
| Реальный диапазон измерения Sr [мм] | 8 ± 10 % |
Точность / отклонения
| Поправочный коэффициент | сталь: 1 / нержавеющая сталь: 0.7 / латунь: 0.5 / алюминий: 0.4 / медь: 0.3 |
| Гистерезис [% от Sr] | 1…15 |
| Дрейф точки переключения [% от Sr] | -10…10 |
Условия эксплуатации
| Температура окружающей среды [°C] | -20…80 |
| Защита | IP 67 |
Испытания / допуски
| Одобрение | PTB 01 ATEX 2191; BVS 04 ATEX E153; TIIS TC16108; IECEx BVS 06.0003 | |
| Маркировка ATEX |  II 1G Ex ia IIB T6 Ga | |
| II 2G Ex ia IIC T6 Gb | ||
| II 1D Ex ia IIIC T 90°C Da | ||
| ЭМС |
| |
| Устойчивость к ударам/вибрации | 30 г (11 мс) / 10-55 Гц (1 мм) | |
| Сроки наработки на отказ [годы] | 4512 |
Классификация безопасности
| Макс. внутренняя емкость [нФ] | 155 |
| Макс. внутренняя индуктивность [мкГн] | 50 |
Механические данные
| Вес [г] | 148 |
| Корпус | резьбовой тип |
| Монтаж | не монтируемый заподлицо |
| Размеры [мм] | M18 x 1 / L = 33 |
| Обозначение резьбы | M18 x 1 |
| Материалы | PBT |
Аксессуары
| Поставляемые изделия |
|
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Соединение | Кабель: 2 м, ПВХ; 2 x 0.5 мм² |
