Описание производителя

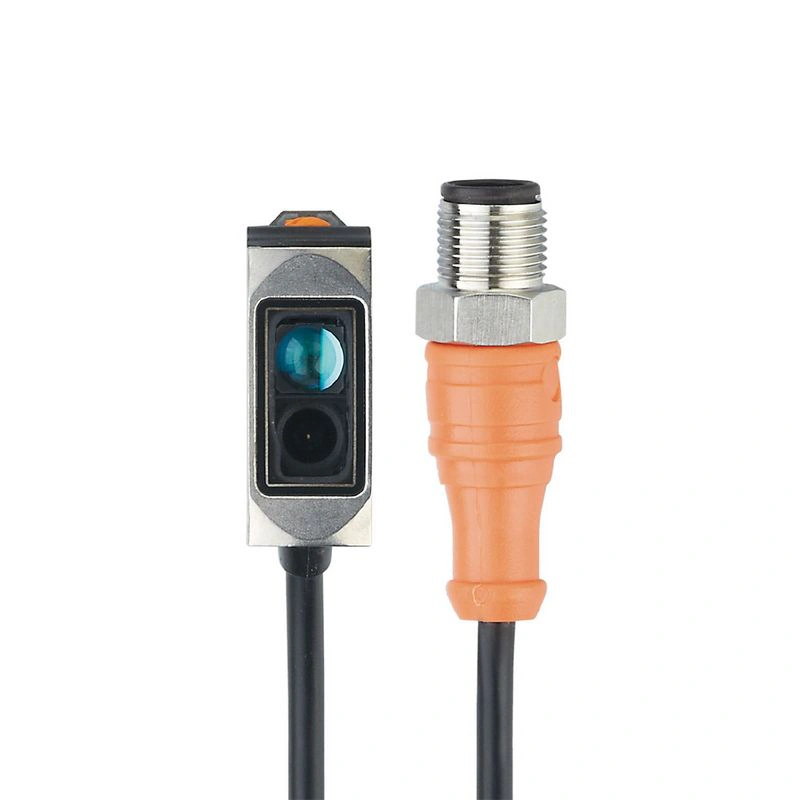

Приемник датчика сквозного луча Прочный корпус из нержавеющей стали для использования в пищевой промышленности и производстве напитков Устойчивость к очистке под высоким давлением с использованием агрессивных чистящих средств Высокая степень защиты в соответствии с требованиями жестких промышленных условий Очень большой радиус действия независимо от цвета объекта Интуитивно понятная настройка чувствительности и функции выхода
Характеристики продукта
| Тип света | красный свет |
| Корпус | прямоугольный |
Применение
| Принцип работы | Датчик сквозного луча |
Электрические данные
| Рабочее напряжение [В] | 10...30 DC |
| Потребляемый ток [мА] | 7; ((24 V)) |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Тип лампы | красный свет |
| Длина волны [нм] | 633 |
Выходы
| Электрическая конструкция | PNP |
| Функция выхода | режим включения/выключения света; (выбирается) |
| Макс. Падение напряжения переключающий выход DC [В] | 2.5 |
| Номинальный постоянный ток коммутационного выхода DC [мА] | 100 |
| Частота переключения постоянного тока [Гц] | 1000 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
Зона обнаружения
| Передатчик / приемник | приемник |
| Диапазон [м] | < 10 |
| Диапазон регулируемый | да |
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| Ревизия IO-Link | 1.1 |
| Стандарт SDCI | IEC 61131-9 |
| Профили | Интеллектуальный датчик: Идентификация устройства; двоичный канал данных |
| Режим SIO | да |
| Требуемый тип ведущего порта | A |
| Min. время цикла процесса [мс] | 2.5 |
| Данные процесса IO-Link (циклические) | | функция | длина сверла | | значение процесса | 8 | | двоичная коммутационная информация | 1 |
|
| Функции IO-Link (ациклические) | метка для конкретного применения; счетчик часов работы; счетчик циклов переключения |
| Поддерживаемые идентификаторы устройств | | Тип операции | Идентификатор устройства | | По умолчанию | 421 |
|
Условия эксплуатации
| Температура окружающей среды [°C] | -25...80 |
| Защита | IP 65; IP 67; IP 68; IP 69K |
Испытания / допуски
Механические данные
| Вес [г] | 50.9 |
| Корпус | прямоугольный |
| Размеры [мм] | 34.8 x 13 x 21 |
| Материалы | корпус: нержавеющая сталь (1.4404 / 316L); пластик: PPSU; Уплотнение: EPDM |
| Материал линзы | |
| Выравнивание объектива | боковая линза |
| Момент затяжки [Нм] | 1; (винты) |
Дисплеи / элементы управления
| Дисплей | | состояние переключения | 1 x светодиод, желтый | | работа | 1 x светодиод, зеленый |
|
Примечания
Электрическое подключение
| Подключение | Кабель: 0.3 м, ПВХ; 3 x 0.25 мм² |
| Подключение | Разъем: 1 x M12; кодировка: A |
Диаграммы и графики
| график избыточного усиления | | x: | расстояние [мм] | | y: | коэффициент усиления |
|
Приемник датчика сквозного луча
