Описание производителя

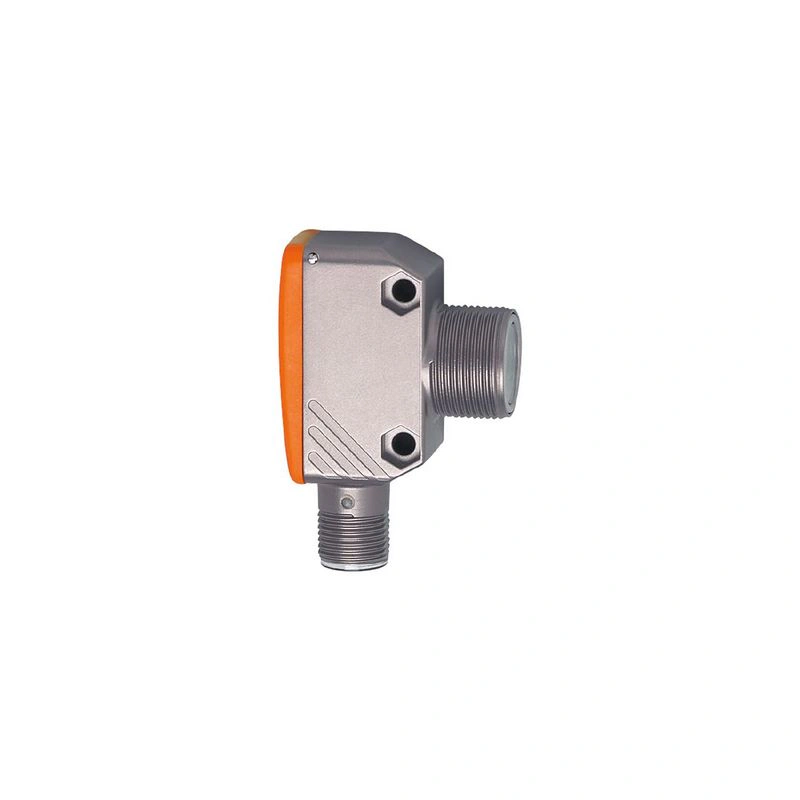

Приемник датчика сквозного луча Прочный прямоугольный металлический корпус с резьбой M18 на боковой стороне Особенно компактная конструкция для использования в условиях ограниченного пространства Очень большой радиус действия Немедленная готовность к работе благодаря фиксированным настройкам Отличное соотношение цена/производительность
Характеристики продукта
| Тип света | красный свет |
| Корпус | прямоугольный с резьбой M18 |
Применение
| Принцип работы | Датчик сквозного луча |
Электрические данные
| Рабочее напряжение [В] | 10...30 DC; ("класс питания 2" согласно cULus) |
| Номинальное напряжение изоляции [В] | 32 |
| Потребляемый ток [мА] | 16 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Макс. время задержки включения [мс] | 300 |
| Тип освещения | красный свет |
| Длина волны [нм] | 662 |
Выходы
| Электрический дизайн | PNP |
| Функция выхода | режим включения света |
| Макс. падение напряжения переключающий выход DC [V] | 2.5 |
| Номинальный постоянный ток коммутируемого выхода DC [мА] | 200 |
| Частота коммутации DC [Гц] | 1000 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
Зона обнаружения
| Передатчик / приемник | приемник |
| Диапазон [м] | 20 |
| Диапазон регулируемый | нет |
Интерфейсы
| Интерфейс связи | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| Ревизия IO-Link | 1.1 |
| Стандарт SDCI | IEC 61131-9 |
| Профили | Интеллектуальный датчик: Идентификация устройства; Диагностика устройства; Канал обучения; Канал переключения |
| Режим SIO | да |
| Требуемый тип главного порта | A |
| Мин. время цикла процесса [мс] | 2.5 |
| Данные процесса IO-Link (циклические) | | функция | длина биты | | статус устройства | 4 | | информация о двоичном переключении | 1 |
|
| Функции IO-Link (ациклические) | метка для конкретного применения; счетчик часов работы; счетчик циклов переключения |
| Поддерживаемые идентификаторы устройств | | Тип эксплуатации | DeviceID | | По умолчанию | 1144 |
|
| Примечание | | Дополнительную информацию см. в PDF-файле IODD в разделе "Загрузки" |
|
Условия эксплуатации
| Температура окружающей среды [°C] | -25...60 |
| Температура хранения [°C] | -40...60 |
| Защита | IP 65; IP 67 |
Испытания / сертификаты
| ЭМС | |
| Время наработки на отказ [годы] | 961 |
| Допуск UL | | Ta | -25...60 °C | | Тип корпуса | Тип 1 | | источник питания | Класс 2 | | Номер файла UL | E174191 |
|
Механические данные
| Вес [г] | 59.5 |
| Корпус | прямоугольный с резьбой M18 |
| Размеры [мм] | 52.6 x 19 x 36 |
| Обозначение резьбы | M18 x 1 |
| Материалы | литой цинк; PEI |
| Материал линзы | |
| Выравнивание линз | боковая линза |
Дисплеи / элементы управления
| Дисплей | | состояние переключения | 1 x светодиод, желтый | | эксплуатация | 1 x светодиод, зеленый |
|
Принадлежности
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Соединение | Разъем: 1 x M12; кодировка: A |
Диаграммы и графики
| график избыточного усиления |
Приемник датчика сквозного луча
