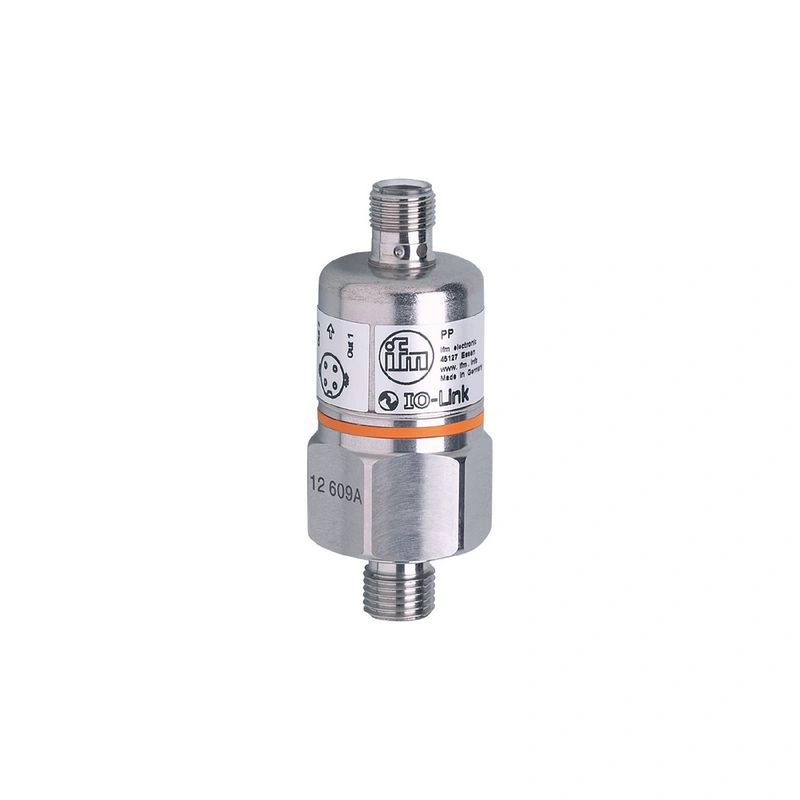

Name: PP003E
Brand: IFM Electronic
SKU: PP-025-RBG14-QFPKG/US/ /V
Price: 1.00 RUB
Availability: InStock

Характеристики продукта

Количество входов и выходов

Количество цифровых выходов: 2

Диапазон измерения

0…25 бар

0…363 psi

0…2.5 МПа

Технологическое присоединение

резьбовое соединение G 1/4 внешняя резьба внутренняя резьба:M5

Применение

для мобильного применения

Среда

жидкости и газы

Температура среды [°C]

-25…90

Мин. давление разрыва

350 бар

5075 psi

35 МПа

Номинальное давление

150 бар

2175 psi

15 МПа

Тип давления

относительное давление

Электрические данные

Рабочее напряжение [В]	9.6…36 DC; (режим связи: 18…32)
Потребляемый ток [мА]	< 45
Мин. сопротивление изоляции [MΩ]	100; (500 В ПОСТОЯННОГО ТОКА)
Класс защиты	III
Защита от обратной полярности	да
Время задержки включения питания [с]	0.3

Входы / выходы

Количество входов и выходов

Количество цифровых выходов: 2

Выходы

Общее количество выходов	2
Выходной сигнал	коммутационный сигнал; IO-Link; (настраивается)
Электрическое исполнение	PNP
Количество цифровых выходов	2
Функция выхода	нормально открытый / нормально закрытый; (с возможностью параметрирования)
Макс. Падение напряжения коммутационный выход DC [В]	2
Постоянный номинальный ток коммутационного выхода DC [мА]	250
Частота переключения DC [Гц]	170
Защита от короткого замыкания	да
Тип защиты от короткого замыкания	импульсный
Защита от перегрузки	да

Диапазон измерения/установки

Диапазон измерения

0…25 бар

0…363 psi

0…2.5 МПа

Точка установки SP

0.2…25 бар

4…362 psi

0.02…2.5 МПа

Точка сброса rP

0.1…24.9 бар

2…360 psi

0.01…2.49 МПа

С шагом

0.1 бар

2 psi

0.01 МПа

Заводская настройка

SP1 = 6.3 бар	rP1 = 5.8 бар
SP2 = 18.8 бар	rP2 = 18.3 бар
OUT1 = Hno	OUT2 = Hno

Точность / отклонения

Точность точки переключения [% от диапазона]	< ± 0,5
Повторяемость [% от диапазона]	< ± 0,1; (при колебаниях температуры < 10 K)
Отклонение характеристик [% от диапазона]	< ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = прямая линия наилучшего соответствия; LS = установка предельного значения)
Отклонение гистерезиса [% от диапазона]	< ± 0,1
Долгосрочная стабильность [% от диапазона]	< ± 0,1; (в год)
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	0,2; (0…80 °C)
Диапазон температурного коэффициента [% от диапазона / 10 K]	0,2; (0…80 °C)

Время отклика

Время срабатывания [мс]	< 3
Значение процесса демпфирования dAP с шагом [с]	0,003 — 0,006 — 0,010 — 0,017 — 0,060 — 0,125 — 0,250 — 0,500

Интерфейсы

Интерфейс связи

IO-Link

Тип передачи

COM2 (38,4 кбод)

Ревизия IO-Link

1.0

Профили

нет профиля

Режим SIO

да

Требуемый тип порта ведущего устройства

Аналоговые данные процесса

Двоичные данные процесса

Мин. время цикла процесса [мс]

2.3

Поддерживаемые идентификаторы устройств

Тип эксплуатации	Идентификатор устройства
По умолчанию	5

Условия эксплуатации

Температура окружающей среды [°C]	-25…85
Температура хранения [°C]	-40…100
Защита	IP 68; (7 дней / глубина воды 1 м / 0.1 бар)

Испытания / утверждения

ЭМС

иммунитет	EN 61000-6-2
EN 61000-4-2 ESD	4 кВ контактный разряд / 15 кВ воздушный разряд
EN 61000-4-3 ВЧ-излучение	20 В/м
EN 61000-4-4 Burst	Соединительный зажим 4 кВ
EN 61000-4-5 Всплеск	Питание 0,5 кВ / сигнал 1 кВ для устройств постоянного тока
EN 61000-4-6 ВЧ-излучение	10 V
иммунитет	ECE R 10, Rev. 5
испытание в камере поглотителя по ISO 11452-2:	80 В/м
EN 50155	Klasse T3, C1, S1

Ударопрочность

DIN IEC 60068-2-27 / DIN IEC 60068-2-29	1000 g
DIN EN 61373	категория 3

Виброустойчивость

DIN IEC 68-2-6	20 g (10…2000 Гц)
DIN EN 60068-2-64	14 g
DIN EN 61373	категория 2

MTTF [годы]

310

Директива по оборудованию, работающему под давлением

Разумная инженерная практика; может использоваться для жидкостей группы 2; для жидкостей группы 1 — по запросу

Механические данные

Вес [г]	223.5
Материалы	нержавеющая сталь (1.4301 / 304); FKM; EPDM/X; PA
Материалы (смачиваемые части)	нержавеющая сталь (1.4305 / 303); керамика; FKM
Мин. циклы давления	100 миллионов
Технологическое подключение	резьбовое соединение G 1/4 внешняя резьба внутренняя резьба:M5
Встроенный ограничительный элемент	нет (можно дооснастить)

Дисплеи / элементы управления

Дисплей

работа	2 x светодиода, зеленый
состояние переключения	2 x светодиода, желтый

Функция обучения

да

Примечания

в соответствии с UL: "ограниченное напряжение" с защитой от перегрузки по току в соответствии с UL508

Количество в упаковке

1 шт.

Электрическое соединение

Соединение

Разъем: 1 x M12; кодировка: A
