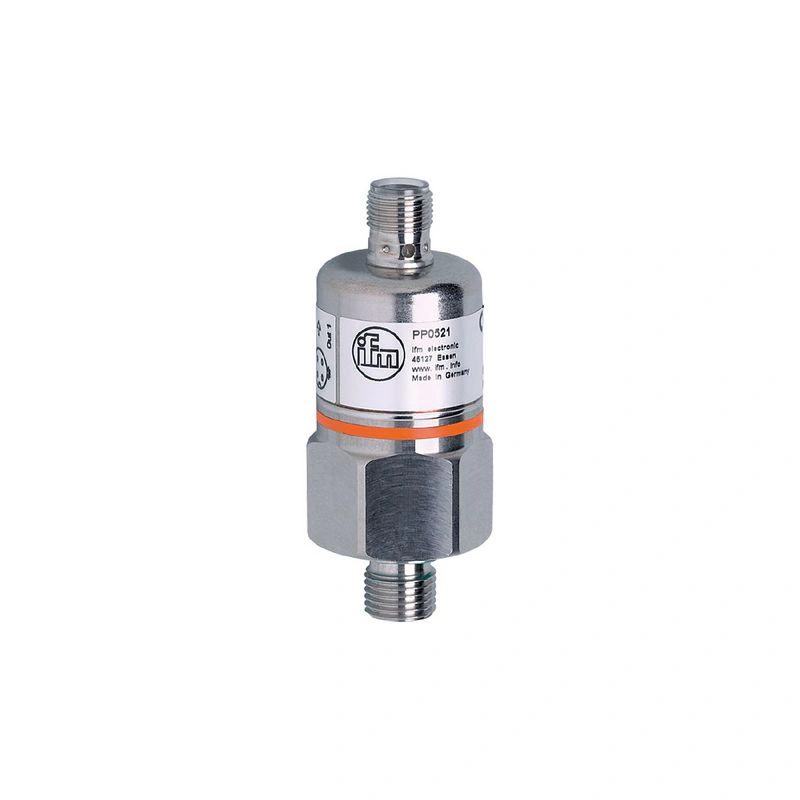

Name: PP0522
Brand: IFM Electronic
SKU: PP-100-SBG14-QFNKG/US/ /V
Price: 1.00 RUB
Availability: InStock

Характеристики изделия

Количество входов и выходов

Количество цифровых выходов: 2

Диапазон измерения

0…100 бар

0…1450 psi

0…10 МПа

Технологическое подключение

резьбовое соединение G 1/4 внешняя резьба внутренняя резьба:M5

Применение

для промышленного применения

Среда

жидкости и газы

Условно пригоден для

использование в газах под давлением > 25 бар только по запросу

Температура среды [°C]

-25…90

Мин. давление разрыва

650 бар

9400 psi

65 МПа

Номинальное давление

300 бар

4350 psi

30 Мпа

Тип давления

относительное давление

Электрические данные

Рабочее напряжение [В]	9.6…36 DC; (режим связи: 18…32)
Потребляемый ток [мА]	< 45
Min. сопротивление изоляции [MΩ]	100; (500 В ПОСТОЯННОГО ТОКА)
Класс защиты	III
Защита от обратной полярности	да
Время задержки включения [с]	0.3

Входы / выходы

Количество входов и выходов

Количество цифровых выходов: 2

Выходы

Общее количество выходов	2
Выходной сигнал	сигнал переключения
Электрическое исполнение	NPN
Количество цифровых выходов	2
Функция выхода	нормально открытый / нормально закрытый; (с возможностью параметрирования)
Макс. падение напряжения переключающий выход DC [В]	2
Постоянный номинальный ток коммутационного выхода DC [мА]	250
Частота коммутации постоянного тока [Гц]	170
Защита от короткого замыкания	да
Тип защиты от короткого замыкания	импульсный
Защита от перегрузки	да

Диапазон измерения/установки

Диапазон измерения

0…100 бар

0…1450 psi

0…10 МПа

Уставка SP

1…100 бар

20…1450 psi

0.1…10 МПа

Точка сброса rP

0.5…99.5 бар

10…1440 psi

0.05…9.95 МПа

С шагом

0.5 бар

10 фунтов на квадратный дюйм

0.05 МПа

Заводская настройка

SP1 = 25.0 бар	rP1 = 23.0 бар
SP2 = 75.0 бар	rP2 = 73.0 бар
OUT1 = Hno	OUT2 = Hno

Точность / отклонения

Точность точки переключения [% от диапазона]	< ± 0,5
Повторяемость [% от диапазона]	< ± 0,1; (при колебаниях температуры < 10 K)
Отклонение характеристик [% от диапазона]	< ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = прямая линия наилучшего соответствия; LS = установка предельного значения)
Отклонение гистерезиса [% от диапазона]	< ± 0,1
Долгосрочная стабильность [% от диапазона]	< ± 0,1; (в год)
Температурный коэффициент нулевой точки [% от диапазона / 10 K]	0,2; (0…80 °C)
Диапазон температурного коэффициента [% от диапазона / 10 K]	0,2; (0…80 °C)

Время срабатывания

Время отклика [мс]	< 3
Значение процесса демпфирования dAP с шагом [с]	0,003 — 0,006 — 0,010 — 0,017 — 0,060 — 0,125 — 0,250 — 0,500

Условия эксплуатации

Температура окружающей среды [°C]	-25…85
Температура хранения [°C]	-40…100
Защита	IP 68; (7 дней / глубина 1 м / 0.1 бар)

Испытания / утверждения

ЭМС

иммунитет	EN 61000-6-2
EN 61000-4-2 ESD	4 кВ контактный разряд / 15 кВ воздушный разряд
EN 61000-4-3 ВЧ-излучение	20 В/м
EN 61000-4-4 Разрыв	Зажим муфты 4 кВ
EN 61000-4-5 Перенапряжение	Питание 0,5 кВ / сигнал 1 кВ для приборов постоянного тока
EN 61000-4-6 ВЧ проводимый	30 V

Ударопрочность

DIN IEC 60068-2-27 / DIN IEC 60068-2-29	1000 g
DIN EN 61373	категория 3

Виброустойчивость

DIN IEC 68-2-6	20 g (10…2000 Гц)
DIN EN 60068-2-64	14 g
DIN EN 61373	категория 2

Сроки наработки на отказ [годы]

309.28

Директива по оборудованию, работающему под давлением

Продуманная инженерная практика; может использоваться для жидкостей группы 2; для жидкостей группы 1 — по запросу

Механические данные

Вес [г]	224.5
Материалы	нержавеющая сталь (1.4301 / 304); FKM; EPDM/X; PA
Материалы (смачиваемые части)	нержавеющая сталь (1.4305 / 303); керамика; FKM
Min. циклы давления	100 млн
Технологическое подключение	резьбовое соединение G 1/4 внешняя резьба внутренняя резьба:M5
Встроенный ограничительный элемент	нет (может быть доукомплектован)

Дисплеи / элементы управления

Дисплей

работа	2 x светодиода, зеленый
состояние переключения	2 x светодиода, желтый

Функция обучения

да

Примечания

Количество в упаковке

1 шт.

Электрическое соединение

Соединение

Разъем: 1 x M12; кодировка: A
