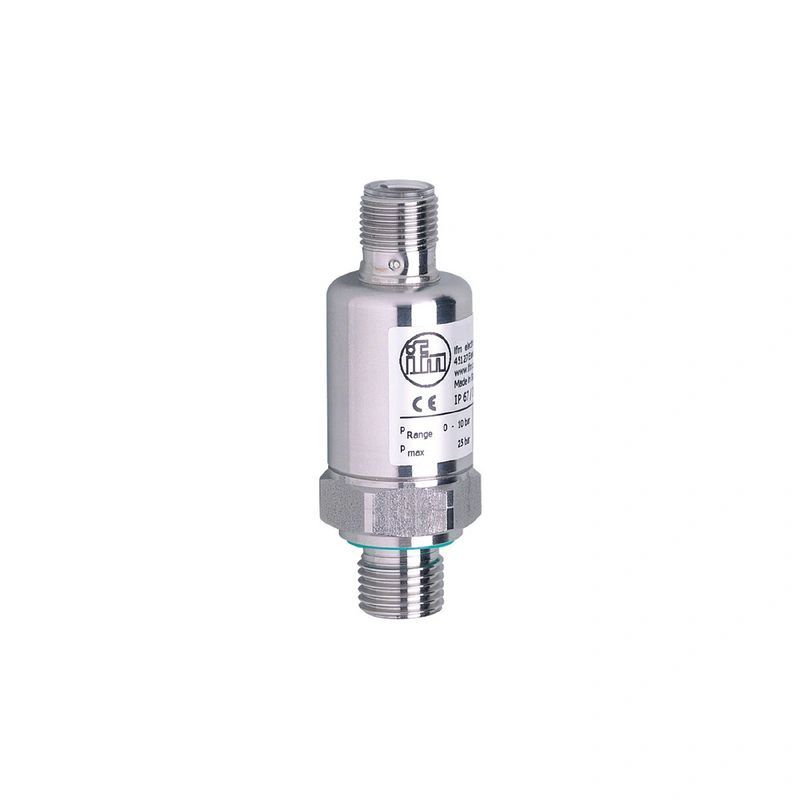

Name: PT3543
Brand: IFM Electronic
SKU: PT-025-SBG14-A-ZVG/US/ /W
Price: 1.00 RUB
Availability: InStock

Характеристики изделия

Количество входов и выходов

Количество аналоговых выходов: 1

Диапазон измерения

0…25 бар

0…363 psi

0…2.5 МПа

Технологическое присоединение

резьбовое соединение G 1/4 внешняя резьба

Применение

для промышленного применения

Среда

жидкости и газы

Температура среды [°C]

-25…90

Мин. разрывное давление

600 бар

7253 psi

60 МПа

Номинальное давление

60 бар

870 psi

6 Мпа

Тип давления

относительное давление

Электрические данные

Рабочее напряжение [В]	8.5…36 DC
Min. сопротивление изоляции [MΩ]	100; (500 В ПОСТОЯННОГО ТОКА)
Класс защиты	III
Защита от обратной полярности	да

Входы / выходы

Количество входов и выходов

Количество аналоговых выходов: 1

Выходы

Общее количество выходов	1
Выходной сигнал	аналоговый сигнал
Количество аналоговых выходов	1
Аналоговый токовый выход [мА]	4…20
Макс. нагрузка [Ω]	775; (Ub = 24 В; (Ub — 8,5 В) / 20 мА)

Диапазон измерения/установки

Диапазон измерения

0…25 бар

0…363 psi

0…2.5 МПа

Точность / отклонения

Повторяемость [% от диапазона]	< ± 0,1; (при колебаниях температуры < 10 K)
Отклонение характеристик [% от диапазона]	< ± 1,8; (вкл. дрейф при перетяжке, погрешность нулевой точки и диапазона)
Отклонение линейности [% от диапазона]	< ± 0,25 (BFSL) / < ± 0,5 (LS)
Отклонение гистерезиса [% от диапазона]	< ± 0,2
Долгосрочная стабильность [% от диапазона]	< ± 0,1; (за 6 месяцев)
Температурный коэффициент нулевой точки [% от диапазона / 10 K]	< ± 0,1; (-25…90 °C)
Температурный коэффициент диапазона [% от диапазона / 10 K]	< ± 0,1; (-25…90 °C)

Время отклика

Время реакции аналогового выхода на шаг [мс]

Условия эксплуатации

Температура окружающей среды [°C]	-25…90
Температура хранения [°C]	-40…100
Защита	IP 67; IP 69K

Испытания / допуски

ЭМС

EN 61000-4-2 ESD	4 кВ CD / 8 кВ AD
EN 61000-4-3 ВЧ-излучение	10 В/м
EN 61000-4-4 Burst	4 кВ соединительный зажим
EN 61000-4-5 Всплеск	Сигнал 1 кВ для устройств постоянного тока
EN 61000-4-6 ВЧ проводимый	10 V

Ударопрочность

DIN IEC 68-2-27

50 г (11 мс)

Устойчивость к вибрации

DIN IEC 68-2-6

20 g (10…2000 Гц)

MTTF [годы]

1579

Директива по оборудованию, работающему под давлением

Разумная инженерная практика; может использоваться для жидкостей группы 2; для жидкостей группы 1 — по запросу

Механические данные

Вес [г]	81.6
Материалы	нержавеющая сталь (1.4404 / 316L); PA
Материалы (смачиваемые части)	нержавеющая сталь (1.4404 / 316L); Уплотнение: FKM
Min. циклы давления	50 млн
Технологическое соединение	резьбовое соединение G 1/4 внешняя резьба
Встроенный ограничительный элемент	нет (может быть дооснащен)

Примечания

BFSL = прямая линия наилучшего соответствия

LS = установка предельного значения

Количество в упаковке

1 шт.

Электрическое подключение

Соединение

Разъем: 1 x M12; кодировка: A
