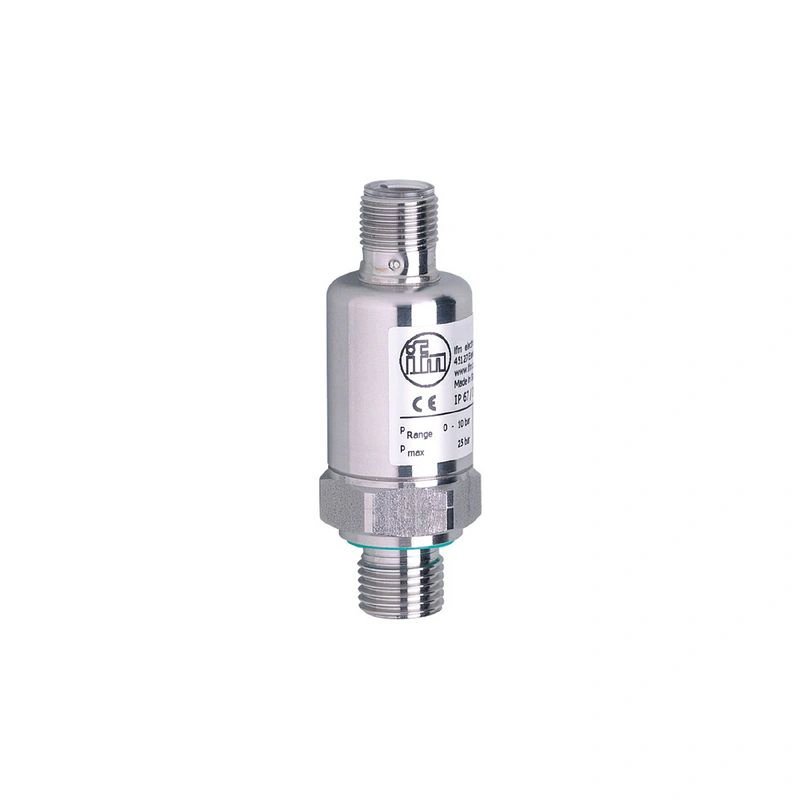

Name: PT3550
Brand: IFM Electronic
SKU: PT-400-SBG14-A-ZVG/US/ /W
Price: 1.00 RUB
Availability: InStock

Характеристики продукта

Количество входов и выходов

Количество аналоговых выходов: 1

Диапазон измерения

0…400 бар

0…5800 psi

0…40 МПа

Технологическое подключение

резьбовое соединение G 1/4 внешняя резьба

Применение

для мобильного применения

Медиа

жидкости и газы

Температура среды [°C]

-25…90; (по запросу: -40…100 °C)

Min. разрывное давление

1600 бар

23200 psi

160 МПа

Номинальное давление

600 бар

8700 psi

60 Мпа

Тип давления

относительное давление

Электрические данные

Рабочее напряжение [В]	8.5…36 DC
Min. сопротивление изоляции [MΩ]	100; (80 В ПОСТОЯННОГО ТОКА)
Степень защиты	III
Защита от обратной полярности	да

Входы / выходы

Количество входов и выходов

Количество аналоговых выходов: 1

Выходы

Общее количество выходов	1
Выходной сигнал	аналоговый сигнал
Количество аналоговых выходов	1
Аналоговый токовый выход [мА]	4…20
Макс. нагрузка [Ω]	775; (Ub = 24 В; (Ub — 8,5 В) / 20 мА)

Диапазон измерения/установки

Диапазон измерения

0…400 бар

0…5800 psi

0…40 МПа

Точность / отклонения

Повторяемость [% от диапазона]	< ± 0,1; (при колебаниях температуры < 10 K)
Отклонение характеристик [% от диапазона]	< ± 1,0; (вкл. дрейф при перетяжке, погрешность нулевой точки и размаха)
Отклонение линейности [% от диапазона]	< ± 0,25 (BFSL) / < ± 0,5 (LS)
Отклонение гистерезиса [% от диапазона]	< ± 0,2
Долгосрочная стабильность [% от диапазона]	< ± 0,1; (за 6 месяцев)
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	< ± 0,1; (-25…90 °C)
Диапазон температурного коэффициента [% от диапазона / 10 K]	< ± 0,1; (-25…90 °C)

Время отклика

Время реакции аналогового выхода на шаг [мс]

Условия эксплуатации

Температура окружающей среды [°C]	-25…90
Температура хранения [°C]	-40…100
Защита	IP 67; IP 69K

Испытания/допуски

ЭМС

EN 61000-4-2 ESD	4 кВ CD / 8 кВ AD
иммунитет	в соответствии с автомобильной директивой 1995/54/EC, 2004/104 EC, 2005/83/EC
ISO 11452-2	100 В/м
ISO 11452-4	100 мА / уровень серьезности 4
ISO 7637-2	уровень серьезности 4
излучение помех	CISPR 25
EN 61000-6-1
EN 61000-6-4

Ударопрочность

DIN IEC 68-2-27

50 g (11 мс)

Виброустойчивость

DIN IEC 68-2-6

20 g (10…2000 Гц)

MTTF [годы]

1494

Директива по оборудованию, работающему под давлением

Продуманная инженерная практика; может использоваться для жидкостей группы 2; для жидкостей группы 1 — по запросу

Механические данные

Вес [г]	82.5
Материалы	нержавеющая сталь (1.4404 / 316L); PA
Материалы (смачиваемые части)	нержавеющая сталь (1.4404 / 316L); Уплотнение: FKM
Мин. циклы давления	50 млн
Технологическое соединение	резьбовое соединение G 1/4 внешняя резьба
Встроенный ограничительный элемент	да

Примечания

BFSL = прямая линия наилучшего соответствия

LS = установка предельного значения

Количество упаковок

1 шт.

Электрическое подключение

Соединение

Разъем: 1 x M12; кодировка: A

Схемы и графики

1:	Макс. нагрузка
2:	мин. нагрузка
