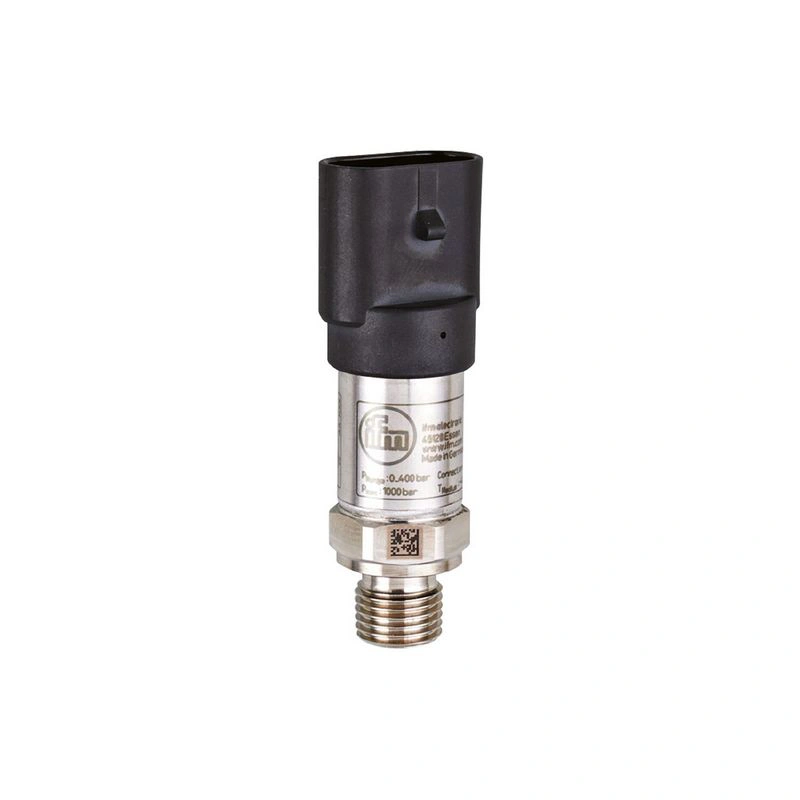

Name: PT5601
Brand: IFM Electronic
SKU: PT-250-SEG14-A-ZVG/AM
Price: 1.00 RUB
Availability: InStock

Характеристики продукта

Количество входов и выходов

Количество аналоговых выходов: 1

Диапазон измерения

0…250 бар

0…3625 psi

0…25 МПа

Технологическое подключение

резьбовое соединение G 1/4 внешняя резьба (DIN EN ISO 1179-2)

Применение

для мобильного применения

Среда

жидкости и газы

Температура среды [°C]

-40…125

Мин. давление разрыва

1200 бар

17400 psi

120 МПа

Номинальное давление

625 бар

9060 psi

62.5 Мпа

Примечание по номинальному давлению

статическое

Вакуумное сопротивление [мбар]

-1000

Тип давления

относительное давление

Электрические данные

Рабочее напряжение [В]	8…32 DC
Мин. сопротивление изоляции [MΩ]	100; (500 В ПОСТОЯННОГО ТОКА)
Класс защиты	III
Защита от обратной полярности	да
Время задержки включения питания [с]	< 0.1

Входы / выходы

Количество входов и выходов

Количество аналоговых выходов: 1

Выходы

Общее количество выходов	1
Выходной сигнал	аналоговый сигнал
Количество аналоговых выходов	1
Аналоговый токовый выход [мА]	4…20
Макс. нагрузка [Ω]	(Ub — 8 В) / 21,5 мА; @8 В = 0 Ω; @12 В макс. 200 Ω; @24 В макс. 750 Ω
Мин. сопротивление нагрузки [Ω]	(Ub — 24 В) / 20 мА
Защита от короткого замыкания	да
Защита от перегрузки	да

Диапазон измерения/установки

Диапазон измерения

0…250 бар

0…3625 psi

0…25 МПа

Точность / отклонения

Повторяемость [% от диапазона]	< ± 0,05; (при колебаниях температуры < 10 K)
Отклонение характеристик [% от пролета]	< ± 0,8; (вкл. дрейф при перетяжке, погрешность нулевой точки и диапазона, нелинейность, гистерезис)
Отклонение линейности [% от диапазона]	< ± 0,25 (BFSL) / < ± 0,5 (LS)
Отклонение гистерезиса [% от пролета]	< ± 0,2
Долгосрочная стабильность [% от диапазона]	< ± 0,1; (за 6 месяцев)
Температурный коэффициент нулевой точки [% от диапазона / 10 K]	< ± 0,1 (0…80 °C); < ± 0,2 (-40…0 °C / 80…125 °C)
Диапазон температурного коэффициента [% от диапазона / 10 K]	< ± 0,1 (0…80 °C); < ± 0,2 (-40…0 °C / 80…125 °C)

Время срабатывания

Время срабатывания аналогового выхода [мс]

Условия эксплуатации

Температура окружающей среды [°C]	-40…100
Температура хранения [°C]	-40…100
Защита	IP 67; IP 69K

Испытания / допуски

ЭМС

в соответствии с UN ECE R10, rev. 5	(соответствует E1)
ISO 11452-2	100 В/м
DIN EN 61326-1

Устойчивость к ударам

DIN EN 60068-2-27

500 г (1 мс)

Виброустойчивость

DIN EN 60068-2-6

20 g (10…2000 Гц)

MTTF [годы]

700

Директива по оборудованию, работающему под давлением

Разумная инженерная практика; может использоваться для жидкостей группы 2; для жидкостей группы 1 — по запросу

Механические данные

Вес [г]	63.5
Материалы	1.4542 (17-4 PH / 630); нержавеющая сталь (1.4404 / 316L); PPS
Материалы (смачиваемые части)	1.4542 (17-4 PH / 630)
Мин. циклы давления	60 миллионов; (при 1.2-кратное номинальное давление)
Момент затяжки [Нм]	25…35; (рекомендуемый момент затяжки; зависит от смазки, уплотнения и номинального давления)
Технологическое соединение	резьбовое соединение G 1/4 внешняя резьба (DIN EN ISO 1179-2)
Уплотнение технологического соединения	HNBR (DIN EN ISO 1179-2)
Встроенный ограничительный элемент	да

Примечания

BFSL = прямая линия наилучшего соответствия

LS = установка предельного значения

Количество упаковок

1 шт.

Электрическое подключение

Соединение

Разъем: 1 x AMP-Superseal

Диаграммы и графики

характеристическая кривая нагрузки токового выхода

1:	Макс. нагрузка
2:	мин. нагрузка
