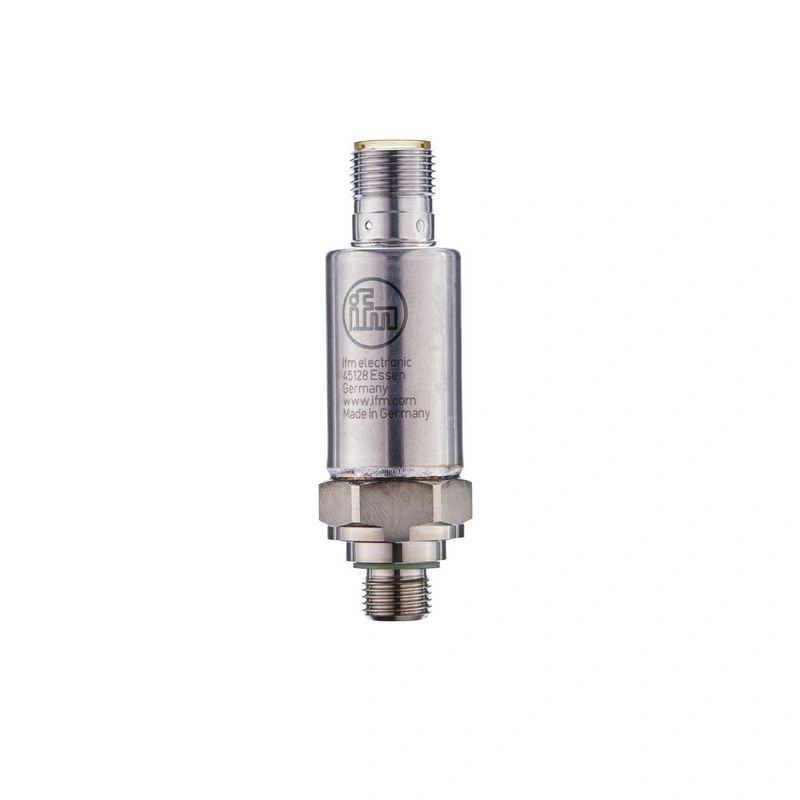

Name: PV2802
Brand: IFM Electronic
SKU: PV-100-SEG18-UFRVG/US/ /
Price: 1.00 RUB
Availability: InStock

Характеристики продукта

Количество входов и выходов

Количество цифровых выходов: 2

Диапазон измерения

0…100 бар

0…1450 psi

0…10 МПа

Технологическое подключение

резьбовое соединение G 1/8 внешняя резьба (DIN EN ISO 1179-2); внутренняя резьба:M5

Применение

Измерительный элемент

металлический тонкопленочный элемент

Применение

для промышленного применения

Среда

жидкости и газы

Температура среды [°C]

-40…90

Мин. давление разрыва

1000 бар

14500 psi

100 МПа

Номинальное давление

250 бар

3625 psi

25 МПа

Примечание по номинальному давлению

статическое

Вакуумное сопротивление [мбар]

-1000

Тип давления

относительное давление

Электрические данные

Рабочее напряжение [В]	18…30 DC
Потребляемый ток [мА]	< 15
Мин. Сопротивление изоляции [MΩ]	100; (500 В ПОСТ. ТОКА)
Класс защиты	III
Защита от обратной полярности	да
Время задержки включения [с]	< 0.3

Входы / выходы

Количество входов и выходов

Количество цифровых выходов: 2

Выходы

Общее количество выходов	2
Выходной сигнал	коммутационный сигнал; IO-Link; (конфигурируемый)
Электрический расчет	PNP/NPN
Количество цифровых выходов	2
Функция выхода	нормально открытый / нормально закрытый; (с возможностью параметрирования)
Макс. Падение напряжения переключающий выход DC [В]	2
Номинальный постоянный ток коммутационного выхода DC [мА]	100
Частота коммутации постоянного тока [Гц]	< 170
Защита от короткого замыкания	да
Тип защиты от короткого замыкания	импульсный
Защита от перегрузки	да

Диапазон измерения/установки

Диапазон измерения

0…100 бар

0…1450 psi

0…10 МПа

Уставка SP

1…100 бар

15…1450 psi

0.1…10 МПа

Точка сброса rP

0.5…99.5 бар

7…1433 psi

0.05…9.95 МПа

С шагом

0.05 бар

1 psi

0.005 МПа

Заводская настройка

SP1 = 65 бар	rP1 = 60 бар	ou1 = Hno;
SP2 = 4 бар	rP2 = 2 бар	ou2 = Hnc;
dS1/dS2 = 0 мс	dr1/dr2 = 0 мс
coF = 0 %	P-n = PnP	dAP = 60 мс

Точность / отклонения

Точность точки переключения [% от диапазона]	< ± 0,5 (nach DIN EN 61298-2)
Повторяемость [% от диапазона]	< ± 0,05; (при колебаниях температуры < 10 K)
Отклонение характеристик [% от диапазона]	< ± 0,5; (линейность вкл. гистерезис и повторяемость, установка предельных значений по DIN EN IEC 62828-1)
Отклонение линейности [% от диапазона]	< ± 0,1 (BFSL) / < ± 0,2 (LS)
Отклонение гистерезиса [% от диапазона]	< ± 0,2
Долгосрочная стабильность [% от диапазона]	< ± 0,1; (за 6 месяцев)
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	< 0,1 (-25…90 °C) / < 0,2 (-40…-25 °C)
Диапазон температурного коэффициента [% от диапазона / 10 K]	< 0,1 (-25…90 °C) / < 0,2 (-40…-25 °C)

Время отклика

Время отклика [мс]

< 3

Программное обеспечение / программирование

Варианты настройки параметров

гистерезис / окно; нормально открытый / нормально закрытый; логика переключения; задержка включения/выключения; демпфирование

Интерфейсы

Интерфейс связи

IO-Link

Тип передачи данных

COM2 (38,4 кбод)

Ревизия IO-Link

1.1

Стандарт SDCI

МЭК 61131-9

Профили

Интеллектуальный датчик: Переменная данных процесса; идентификация устройства, диагностика устройства

режим SIO

да

Требуемый тип порта ведущего устройства

Аналоговые данные процесса

Двоичные данные процесса

Мин. время цикла процесса [мс]

Поддерживаемые идентификаторы устройств

Тип работы	Идентификатор устройства
По умолчанию	1565 d

Условия эксплуатации

Температура окружающей среды [°C]	-40…90
Температура хранения [°C]	-40…100
Защита	IP 67; IP 69K

Испытания / допуски

ЭМС

DIN EN 61326-1

Ударопрочность

DIN EN 60068-2-27

500 г (1 мс)

Виброустойчивость

DIN EN 60068-2-6

20 g (10…2000 Гц)

Срок службы [лет]

667

Сертификат UL

Одобрение UL нет.	J016
Номер файла UL	E174189

Директива по оборудованию, работающему под давлением

Продуманная инженерная практика; может использоваться для жидкостей группы 2; для жидкостей группы 1 — по запросу

Механические данные

Вес [г]	55.5
Материалы	1.4542 (17-4 PH / 630); нержавеющая сталь (1.4404 / 316L); PEI
Материалы (смачиваемые части)	нержавеющая сталь (1.4305 / 303); 1.4542 (17-4 PH / 630)
Мин. циклы давления	60 миллионов; (на 1.2-кратное номинальное давление)
Момент затяжки [Нм]	20…25; (рекомендуемый момент затяжки; зависит от смазки, уплотнения и номинального давления)
Технологическое подключение	резьбовое соединение G 1/8 внешняя резьба (DIN EN ISO 1179-2); внутренняя резьба:M5
Уплотнение технологического соединения	FKM (DIN EN ISO 1179-2)
Встроенный ограничительный элемент	да

Примечания

BFSL = прямая линия наилучшего соответствия

LS = установка предельного значения

Количество в упаковке

1 шт.

Электрическое подключение

Соединение

Соединитель: 1 x M12; кодировка: A
