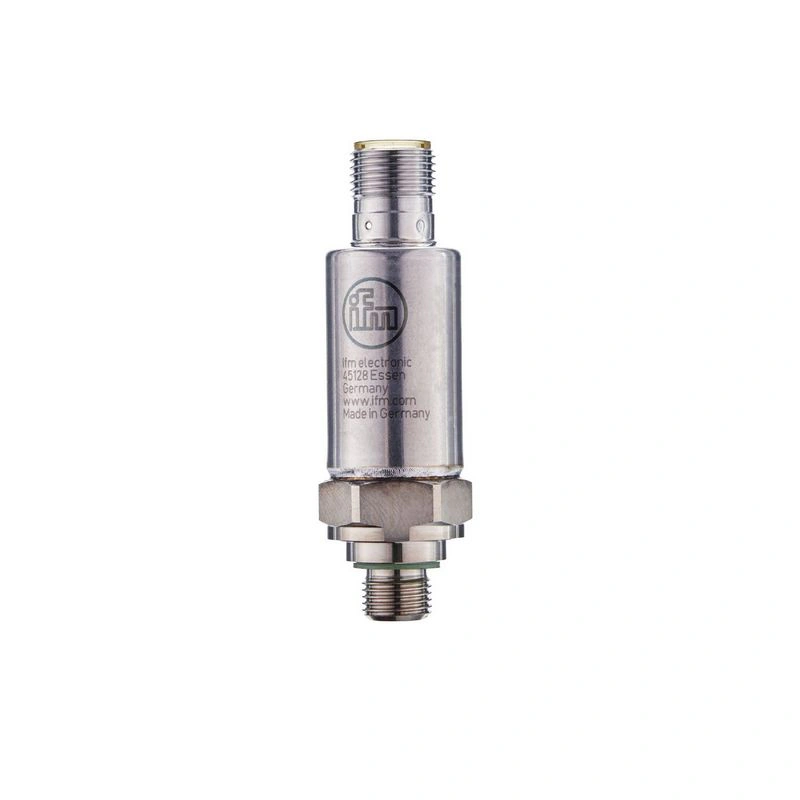

Name: PV2804
Brand: IFM Electronic
SKU: PV-010-REG18-UFRVG/US/ /
Price: 1.00 RUB
Availability: InStock

Характеристики продукта

Количество входов и выходов

Количество цифровых выходов: 2

Диапазон измерения

-1…10 бар

-14.5…145 psi

-100…1000 кПа

-0.1…1 МПа

Технологическое присоединение

резьбовое соединение G 1/8 внешняя резьба (DIN EN ISO 1179-2); внутренняя резьба:M5

Применение

Измерительный элемент

металлический тонкопленочный элемент

Применение

для промышленного применения

Среда

жидкости и газы

Температура среды [°C]

-40…90

Мин. разрывное давление

300 бар

4350 psi

30 МПа

Номинальное давление

25 бар

360 psi

2.5 Мпа

Примечание по номинальному давлению

статический

Вакуумная стойкость [мбар]

-1000

Тип давления

относительное давление

Электрические данные

Рабочее напряжение [В]	18…30 DC
Потребляемый ток [мА]	< 15
Мин. сопротивление изоляции [MΩ]	100; (500 В ПОСТ. ТОКА)
Класс защиты	III
Защита от обратной полярности	да
Время задержки включения [с]	< 0.3

Входы / выходы

Количество входов и выходов

Количество цифровых выходов: 2

Выходы

Общее количество выходов	2
Выходной сигнал	Коммутационный сигнал; IO-Link; (конфигурируемый)
Электрическая конструкция	PNP/NPN
Количество цифровых выходов	2
Функция выхода	нормально разомкнутый / нормально замкнутый; (с возможностью параметрирования)
Макс. Падение напряжения переключения выхода постоянного тока [В]	2
Постоянный номинальный ток коммутируемого выхода DC [мА]	100
Частота переключения постоянного тока [Гц]	< 170
Защита от короткого замыкания	да
Тип защиты от короткого замыкания	импульсный
Защита от перегрузки	да

Диапазон измерения/установки

Диапазон измерения

-1…10 бар

-14.5…145 psi

-100…1000 кПа

-0.1…1 МПа

Заданное значение SP

-0.9…10 бар

-13.1…145 psi

-0.09…1 МПа

Точка сброса rP

-0.95…9.95 бар

-13.8…144.3 psi

-0.095…0.995 МПа

С шагом

0.005 бар

0.1 psi

0.0005 МПа

Заводская настройка

SP1 = 4.5 бар	rP1 = 3.5 бар	ou1 = Hno;
SP2 = 1.9 бар	rP2 = 1 бар	ou2 = Hnc;
dS1/dS2 = 0 мс	dr1/dr2 = 0 мс
coF = 0 %	P-n = PnP	dAP = 60 мс

Точность / отклонения

Точность точки переключения [% от диапазона]	< ± 0,5 (нах DIN EN 61298-2)
Повторяемость [% от диапазона]	< ± 0,05; (при колебаниях температуры < 10 K)
Отклонение характеристик [% от диапазона]	< ± 0,5; (линейность вкл. гистерезис и повторяемость, установка предельных значений по DIN EN IEC 62828-1)
Отклонение линейности [% от диапазона]	< ± 0,1 (BFSL) / < ± 0,2 (LS)
Отклонение гистерезиса [% от диапазона]	< ± 0,2
Долгосрочная стабильность [% от диапазона]	< ± 0,1; (за 6 месяцев)
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	< 0,1 (-25…90 °C) / < 0,2 (-40…-25 °C)
Диапазон температурного коэффициента [% от диапазона / 10 K]	< 0,1 (-25…90 °C) / < 0,2 (-40…-25 °C)

Время отклика

Время срабатывания [мс]

< 3

Программное обеспечение / программирование

Варианты настройки параметров

гистерезис / окно; нормально открытый / нормально закрытый; логика переключения; задержка включения/выключения; Демпфирование

Интерфейсы

Коммуникационный интерфейс

IO-Link

Тип передачи

COM2 (38,4 кбод)

Ревизия IO-Link

1.1

Стандарт SDCI

IEC 61131-9

Профили

Интеллектуальный датчик: Переменные данные процесса; идентификация устройства, диагностика устройства

Режим SIO

да

Требуемый тип порта ведущего устройства

Аналоговые данные процесса

Двоичные данные процесса

Мин. время цикла процесса [мс]

Поддерживаемые идентификаторы устройств

Тип эксплуатации	DeviceID
По умолчанию	1564 d

Условия эксплуатации

Температура окружающей среды [°C]	-40…90
Температура хранения [°C]	-40…100
Защита	IP 67; IP 69K

Испытания / допуски

ЭМС

DIN EN 61326-1

Ударопрочность

DIN EN 60068-2-27

500 g (1 мс)

Устойчивость к вибрации

DIN EN 60068-2-6

20 g (10…2000 Гц)

MTTF [годы]

667

Одобрение UL

Одобрение UL нет.	J015
Номер файла UL	E174189

Директива по оборудованию, работающему под давлением

Звуковая инженерная практика; может использоваться для жидкостей группы 2; для жидкостей группы 1 — по запросу

Механические данные

Вес [г]	53.9
Материалы	1.4542 (17-4 PH / 630); нержавеющая сталь (1.4404 / 316L); PEI
Материалы (смачиваемые части)	1.4542 (17-4 PH / 630)
Мин. циклы давления	60 млн; (при 1.2-кратное номинальное давление)
Момент затяжки [Нм]	20…25; (рекомендуемый момент затяжки; зависит от смазки, уплотнения и номинального давления)
Подключение к процессу	резьбовое соединение G 1/8 внешняя резьба (DIN EN ISO 1179-2); внутренняя резьба:M5
Уплотнение присоединения	FKM (DIN EN ISO 1179-2)
Встроенный ограничительный элемент	нет

Примечания

BFSL = прямая линия наилучшего соответствия

LS = установка предельного значения

Количество упаковок

1 шт.

Электрическое соединение

Соединение

Разъем: 1 x M12; кодировка: A
