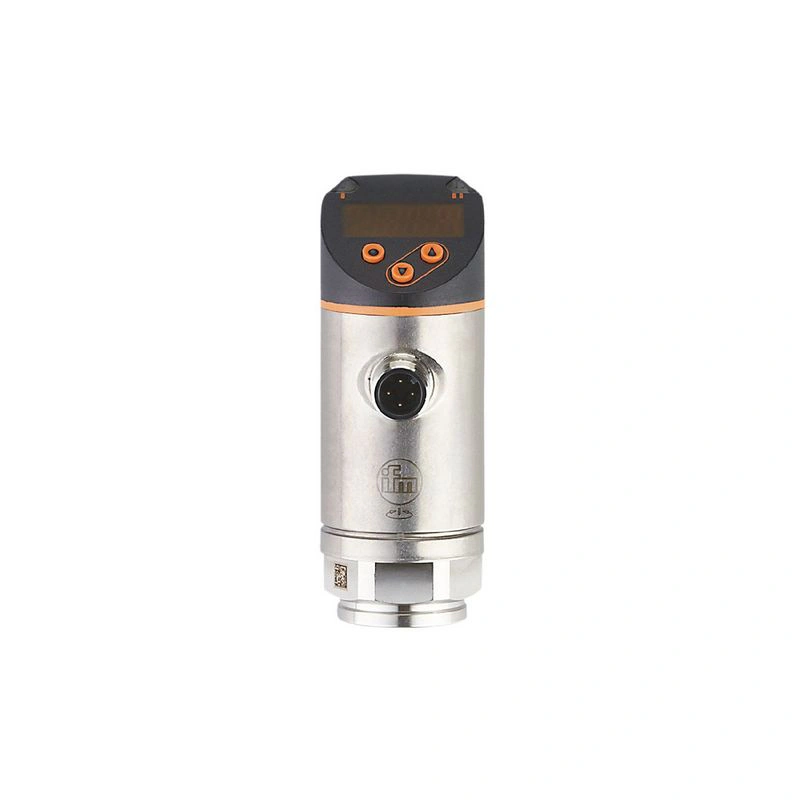

Характеристики продукта
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 | ||
| Диапазон измерения |
| ||
| Диапазон измерения [МПа] | -0.1…2.5 | ||
| Технологическое присоединение | резьбовое соединение G 1/4 внутренняя резьба |
Применение
| Специальная характеристика | Позолоченные контакты | ||
| Измерительный элемент | керамико-емкостная измерительная ячейка давления | ||
| Применение | для промышленного применения | ||
| Среда | жидкости и газы | ||
| Температура среды [°C] | -25…80 | ||
| Мин. разрывное давление |
| ||
| Мин. давление разрыва [МПа] | 35 | ||
| Номинальное давление |
| ||
| Номинальное давление [Мпа] | 15 | ||
| Вакуумное сопротивление [мбар] | -1000 | ||
| Тип давления | относительное давление |
Электрические данные
| Рабочее напряжение [В] | 18…30 DC; (до SELV/PELV) |
| Потребляемый ток [мА] | < 35 |
| Min. сопротивление изоляции [MΩ] | 100; (500 В ПОСТОЯННОГО ТОКА) |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения питания [с] | 0.3 |
| Встроенный сторожевой таймер | да |
Входы / выходы
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
Выходы
| Общее количество выходов | 2 |
| Выходной сигнал | сигнал переключения; аналоговый сигнал; IO-Link; (настраиваемый) |
| Электрическое исполнение | PNP/NPN |
| Количество цифровых выходов | 2 |
| Функция выхода | нормально открытый / нормально закрытый; (с возможностью параметрирования) |
| Макс. Падение напряжения на коммутационном выходе постоянного тока [В] | 2 |
| Постоянный номинальный ток коммутационного выхода DC [мА] | 250 |
| Частота переключения постоянного тока [Гц] | < 500 |
| Количество аналоговых выходов | 1 |
| Аналоговый токовый выход [мА] | 4…20; (с возможностью масштабирования 1:5) |
| Макс. нагрузка [Ω] | 500 |
| Аналоговый выход напряжения [В] | 0…10; (масштабируется 1:5) |
| Min. сопротивление нагрузки [Ω] | 2000 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Диапазон измерения |
| ||
| Диапазон измерения [МПа] | -0.1…2.5 | ||
| Уставка SP |
| ||
| Уставка SP [МПа] | -0.085…2.5 | ||
| Точка сброса rP |
| ||
| Точка сброса rP [МПа] | -0.095…2.49 | ||
| Аналоговая начальная точка |
| ||
| Аналоговая начальная точка [МПа] | -0.1…2 | ||
| Аналоговая конечная точка |
| ||
| Аналоговая конечная точка [МПа] | 0.4…2.5 | ||
| С шагом |
| ||
| С шагом [МПа] | 0.005 |
Точность / отклонения
| Точность точки переключения [% от диапазона] | < ± 0,4; (Уменьшите 1:1) |
| Повторяемость [% от диапазона] | < ± 0,1; (при колебаниях температуры < 10 K; уменьшение 1:1) |
| Отклонение характеристик [% от диапазона] | < ± 0,25 (BFSL) / < ± 0,5 (LS); (Уменьшение 1:1; BFSL = прямая линия наилучшего соответствия; LS = установка предельного значения) |
| Отклонение гистерезиса [% от пролета] | < ± 0,1; (Уменьшение 1:1) |
| Долгосрочная стабильность [% от диапазона] | < ± 0,05; (Уменьшение 1:1; за 6 месяцев) |
| Нулевая точка температурного коэффициента [% от диапазона / 10 K] | 0,4; (-25…80 °C) |
| Диапазон температурного коэффициента [% от диапазона / 10 K] | 0,2; (-25…80 °C) |
Время срабатывания
| Время срабатывания [мс] | < 1.5 |
| Программируемое время задержки dS, dr [с] | 0…50 |
| Значение процесса демпфирования dAP [с] | 0…4 |
| Демпфирование для аналогового выхода dAA [с] | 0…4 |
| Макс. время реакции аналогового выхода [мс] | 3 |
Программное обеспечение / программирование
| Варианты установки параметров | гистерезис / окно; нормально открытый / нормально закрытый; задержка включения/выключения; демпфирование; единица измерения; токовый/напряженный выход |
Интерфейсы
| Интерфейс связи | IO-Link | ||||
| Тип передачи | COM2 (38,4 кбод) | ||||
| Ревизия IO-Link | 1.1 | ||||
| стандарт SDCI | IEC 61131-9 | ||||
| Профили | Интеллектуальный датчик: Переменные данные процесса; идентификация устройства, диагностика устройства | ||||
| Режим SIO | да | ||||
| Требуемый тип порта ведущего устройства | A | ||||
| Аналоговые данные процесса | 1 | ||||
| Двоичные данные процесса | 2 | ||||
| Мин. время цикла процесса [мс] | 2.3 | ||||
| Поддерживаемые идентификаторы устройств |
|
Условия эксплуатации
| Температура окружающей среды [°C] | -25…80 |
| Температура хранения [°C] | -40…100 |
| Защита | IP 65; IP 67 |
Испытания / допуски
| ЭМС |
| ||
| Ударопрочность |
| ||
| Виброустойчивость |
| ||
| Директива по оборудованию, работающему под давлением | Продуманная инженерная практика; может использоваться для жидкостей группы 2; жидкости группы 1 — по запросу |
Механические данные
| Вес [г] | 239 |
| Материалы | нержавеющая сталь (1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC |
| Материалы (смачиваемые части) | нержавеющая сталь (1.4404 / 316L); AI2O3 (96%; керамика); FKM |
| Мин. циклов давления | 100 млн |
| Момент затяжки [Нм] | 25…35; (рекомендуемый момент затяжки; зависит от смазки, уплотнения и номинального давления) |
| Технологическое присоединение | резьбовое соединение G 1/4 внутренняя резьба |
| Встроенный ограничительный элемент | нет (может быть доукомплектован) |
Дисплеи / рабочие элементы
| Дисплей |
|
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A; контакты: позолоченные |
