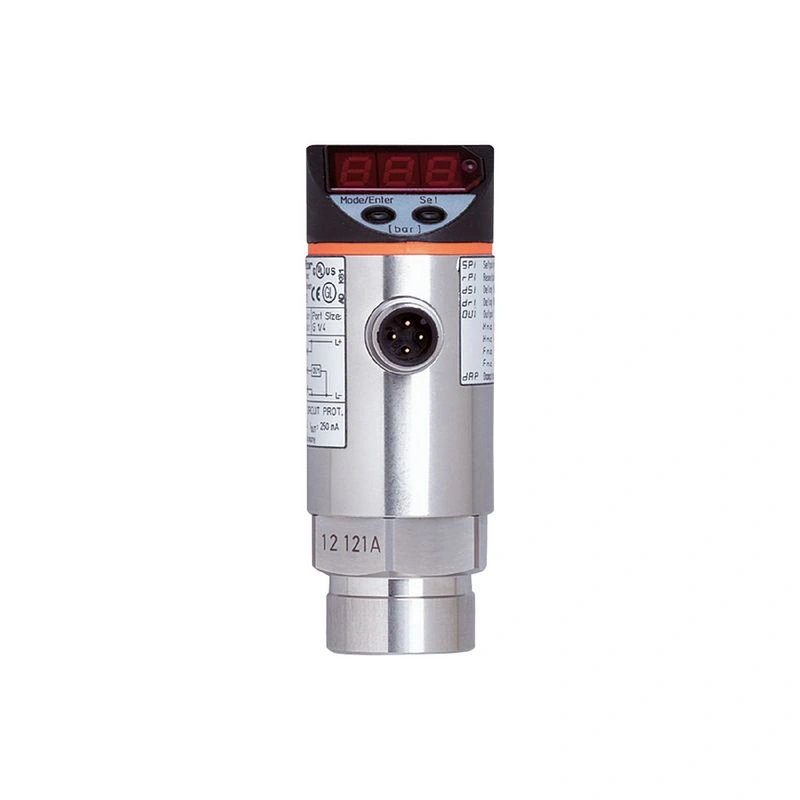

Характеристики продукта
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
| Диапазон измерения [psi] | -15…15 |
| Технологическое подключение | резьбовое соединение 1/4" Внутренняя резьба NPT |
Применение
| Специальная функция | Позолоченные контакты |
| Применение | для промышленного применения |
| Носитель | жидкости и газы |
| Температура среды [°C] | -25…80 |
| Мин. давление разрыва [psi] | 725 |
| Номинальное давление [psi] | 290 |
| Тип давления | относительное давление |
Электрические данные
| Рабочее напряжение [В] | 18…32 Постоянный ток; (до SELV/PELV) |
| Потребляемый ток [мА] | < 35 |
| Мин. сопротивление изоляции [MΩ] | 100; (500 В ПОСТ. ТОКА) |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения питания [с] | 0.3 |
| Встроенный сторожевой таймер | да |
Входы / выходы
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
Выходы
| Общее количество выходов | 2 |
| Выходной сигнал | коммутационный сигнал; аналоговый сигнал; (настраиваемый) |
| Электрическое исполнение | PNP/NPN |
| Количество цифровых выходов | 2 |
| Функция выхода | нормально открытый / нормально закрытый; (с возможностью параметрирования) |
| Макс. падение напряжения переключающий выход DC [В] | 2 |
| Постоянный номинальный ток коммутационного выхода DC [мА] | 250 |
| Частота коммутации постоянного тока [Гц] | < 500 |
| Количество аналоговых выходов | 1 |
| Аналоговый токовый выход [мА] | 4…20; (с возможностью масштабирования 1:4) |
| Макс. нагрузка [Ω] | (Ub — 10 В) / 20 мА |
| Аналоговый выход напряжения [В] | 0…10; (с возможностью масштабирования 1:4) |
| Мин. сопротивление нагрузки [Ω] | 2000 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Диапазон измерения [psi] | -15…15 | ||||||
| Заданное значение SP [psi] | -14.8…15 | ||||||
| Точка сброса rP [psi] | -14.9…14.9 | ||||||
| Аналоговая начальная точка [psi] | -15…7.5 | ||||||
| Конечная точка аналогового сигнала [psi] | -7.5…15 | ||||||
| С шагом [psi] | 0.1 | ||||||
| Заводская настройка |
|
Точность / отклонения
| Точность точки переключения [% от диапазона] | < ± 0,4; (уменьшение 1:1) |
| Повторяемость [% от диапазона] | < ± 0,1; (при колебаниях температуры < 10 K; Уменьшение 1:1) |
| Отклонение характеристик [% от диапазона] | < ± 0,25 (BFSL) / < ± 0,5 (LS); (Уменьшение 1:1; BFSL = прямая линия наилучшего соответствия; LS = установка предельного значения) |
| Отклонение гистерезиса [% от диапазона] | < ± 0,1; (уменьшение 1:1) |
| Долгосрочная стабильность [% от диапазона] | < ± 0,1; (Уменьшение 1:1; в год) |
| Температурный коэффициент нулевой точки [% от диапазона / 10 K] | < ± 0,2; (-25…80 °C) |
| Температурный коэффициент диапазона [% от диапазона / 10 K] | < ± 0,2; (-25…80 °C) |
Время срабатывания
| Время отклика [мс] | < 1.5 |
| Значение процесса демпфирования dAP [с] | 0.01…4 |
| Демпфирование для аналогового выхода dAA [с] | 0.01…4 |
| Макс. время отклика аналогового выхода [мс] | 3 |
Программное обеспечение / программирование
| Варианты настройки параметров | гистерезис / окно; нормально открытый / нормально закрытый; логика переключения; токовый/напряженный выход; демпфирование; адаптация отображаемых значений; возможность поворота и отключения дисплея; единица индикации; нулевая точка; размах |
Условия эксплуатации
| Температура окружающей среды [°C] | -25…80 |
| Температура хранения [°C] | -40…100 |
| Защита | IP 65 |
Испытания / допуски
| ЭМС |
| ||
| Ударопрочность |
| ||
| Устойчивость к вибрации |
| ||
| Сроки наработки на отказ [лет] | 167.14 | ||
| Директива по оборудованию, работающему под давлением | Продуманная инженерная практика; может использоваться для жидкостей группы 2; для жидкостей группы 1 — по запросу |
Механические данные
| Вес [г] | 256.5 |
| Материалы | нержавеющая сталь (1.4301 / 304); нержавеющая сталь (1.4404 / 316L); PC; PBT; PEI; FKM; PTFE |
| Материалы (смачиваемые части) | нержавеющая сталь (1.4305 / 303); керамика; FKM |
| Мин. циклы давления | 100 млн |
| Технологическое подключение | резьбовое соединение 1/4" Внутренняя резьба NPT |
| Встроенный ограничительный элемент | нет (может быть дооснащен) |
Дисплеи / элементы управления
| Дисплей |
| ||||||||
| Блок дисплея | мбар; кПа; psi; inH2O; inHg |
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A; контакты: позолоченные |
