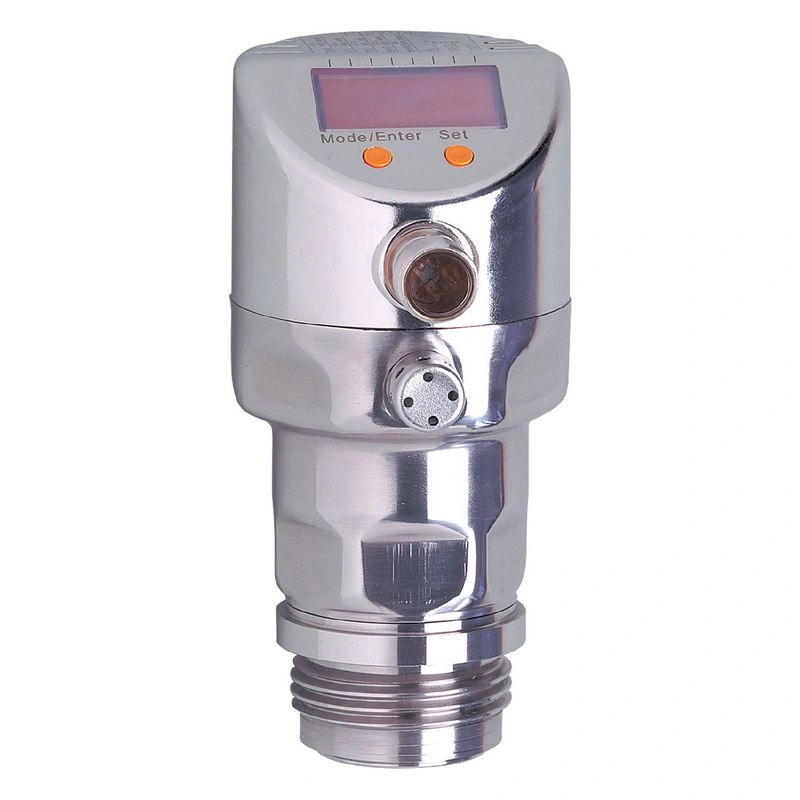

Характеристики продукта
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 | ||
| Диапазон измерения |
| ||
| Диапазон измерения [МПа] | -0.1…1 | ||
| Технологическое присоединение | резьбовое соединение G 1 внешняя резьба Aseptoflex Vario |
Применение
| Особенность | Позолоченные контакты | ||
| Применение | Возможность скрытого монтажа для пищевой промышленности и производства напитков | ||
| Носитель | вязкие среды и жидкости со взвешенными частицами; жидкости и газы | ||
| Температура среды [°C] | -25…125; (145 макс. 1h) | ||
| Мин. давление разрыва |
| ||
| Мин. давление разрыва [МПа] | 15 | ||
| Номинальное давление |
| ||
| Номинальное давление [Мпа] | 5 | ||
| Тип давления | относительное давление | ||
| Без мертвого пространства | да |
Электрические данные
| Мин. сопротивление изоляции [MΩ] | 100; (500 В ПОСТ. ТОКА) |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Встроенный сторожевой таймер | да |
| 2-проводной | |
| Рабочее напряжение [В] | 20…32 DC |
| Время задержки включения [с] | 1 |
| 3-проводной | |
| Рабочее напряжение [В] | 18…32 DC |
| Потребляемый ток [мА] | < 45 |
| Время задержки включения [с] | 0.5 |
Входы / выходы
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
Выходы
| Общее количество выходов | 2 |
| Выходной сигнал | коммутационный сигнал; аналоговый сигнал; IO-Link; (настраиваемый) |
| Электрическое исполнение | PNP/NPN |
| Количество цифровых выходов | 2 |
| Функция выхода | нормально открытый / нормально закрытый; (с возможностью параметрирования) |
| Количество аналоговых выходов | 1 |
| Аналоговый токовый выход [мА] | 4…20, инвертируемый; (масштабируемый) |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
| 2-проводной | |
| Макс. нагрузка [Ω] | 300 |
| 3-проводной | |
| Макс. Падение напряжения коммутационного выхода DC [В] | 2 |
| Постоянный номинальный ток коммутационного выхода DC [мА] | 250 |
| Частота коммутации постоянного тока [Гц] | 125 |
| Макс. нагрузка [Ω] | (Ub — 10 В) / 20 мА |
Диапазон измерения/установки
| Диапазон измерения |
| ||||||
| Диапазон измерения [МПа] | -0.1…1 | ||||||
| Уставка SP |
| ||||||
| заданное значение SP [МПа] | -0.098…1 | ||||||
| Точка сброса rP |
| ||||||
| Точка сброса rP [МПа] | -0.1…0.998 | ||||||
| Аналоговая начальная точка |
| ||||||
| Аналоговая начальная точка [МПа] | -0.1…0.75 | ||||||
| Конечная точка аналогового сигнала |
| ||||||
| Аналоговая конечная точка [МПа] | 0.15…1 | ||||||
| С шагом |
| ||||||
| С шагом [МПа] | 0.001 | ||||||
| Заводская настройка |
|
Точность / отклонения
| Точность точки переключения [% от диапазона] | < ± 0,2; (Уменьшение 1:1) |
| Повторяемость [% от диапазона] | < ± 0,1; (при колебаниях температуры < 10 K; уменьшите 1:1) |
| Отклонение характеристик [% от диапазона] | < ± 0,2; (уменьшение 1:1; линейность, вкл. гистерезис и повторяемость; установка предельных значений по DIN EN IEC 62828-1) |
| Отклонение линейности [% от диапазона] | < ± 0,15; (Уменьшение 1:1) |
| Отклонение гистерезиса [% от диапазона] | < ± 0,15; (Уменьшение 1:1) |
| Долгосрочная стабильность [% от диапазона] | < ± 0,1; (Понижение 1:1; в год) |
| Температурный коэффициент нулевой точки [% от диапазона / 10 K] | < ± 0,05; (0…70 °C) |
| Диапазон температурного коэффициента [% от диапазона / 10 K] | < ± 0,15; (0…70 °C) |
Время отклика
| Значение процесса демпфирования dAP [с] | 0…30 |
| Демпфирование для аналогового выхода dAA [с] | 0.01…99.99 |
| 2-проводной | |
| Время реакции аналогового выхода на шаг [мс] | 45 |
| 3-проводной | |
| Мин. Время отклика переключающего выхода (dAP) [мс] | 3 |
| Время срабатывания аналогового выхода [мс] | 7 |
Интерфейсы
| Интерфейс связи | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| Ревизия IO-Link | 1.0 |
| Профили | профиль отсутствует |
| Аналоговые данные процесса | 1 |
| Двоичные данные процесса | 2 |
| Мин. время цикла процесса [мс] | 2.3 |
Условия эксплуатации
| Температура окружающей среды [°C] | -25…80 |
| Температура хранения [°C] | -40…100 |
| Защита | IP 67; IP 68; IP 69K |
Испытания / допуски
| ЭМС |
| ||
| Ударопрочность |
| ||
| Устойчивость к вибрации |
| ||
| Сроки наработки на отказ [годы] | 148.66 |
Механические данные
| Вес [г] | 297 |
| Материалы | нержавеющая сталь (1.4404 / 316L); FKM; PTFE; PBT; PEI; PFA |
| Материалы (смачиваемые части) | керамика (99.9 % Al2O3); нержавеющая сталь (1.4435 / 316L); характеристики поверхности: Ra < 0,4 / Rz 4; PTFE |
| Мин. циклы давления | 100 млн |
| Момент затяжки [Нм] | 35; (рекомендуемый момент затяжки; зависит от смазки, уплотнения и номинального давления) |
| Технологическое соединение | резьбовое соединение G 1 внешняя резьба Aseptoflex Vario |
Дисплеи / элементы управления
| Дисплей |
| ||||||||
| Устройство индикации | бар; psi; МПа; % от пролета |
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Разъем: 1 x M12; кодировка: A; контакты: позолоченные |
