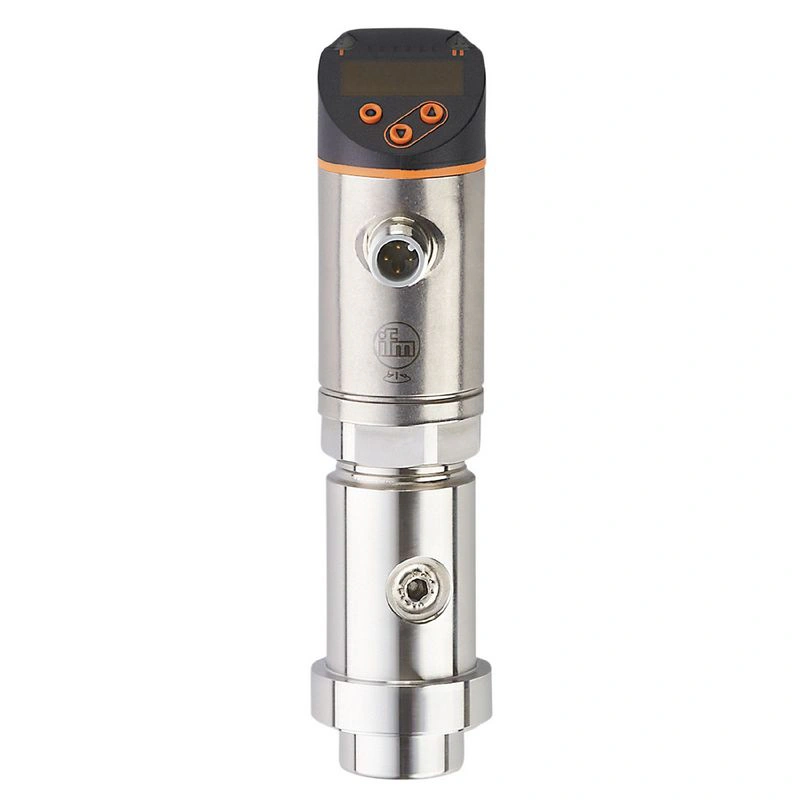

Характеристики продукта
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 | ||
| Диапазон измерения |
| ||
| Диапазон измерения [МПа] | 0…60 | ||
| Технологическое подключение | подключение гомогенизатора |
Применение
| Специальная функция | Позолоченные контакты | ||
| Измерительный элемент | мембранное уплотнение | ||
| Применение | возможность скрытого монтажа для пищевой промышленности и производства напитков | ||
| Среда | жидкости и газы | ||
| Температура среды [°C] | 5…90; (более подробную информацию см. в разделе Диаграммы и графики) | ||
| Min. давление разрыва |
| ||
| Мин. давление разрыва [МПа] | 120 | ||
| Номинальное давление |
| ||
| Номинальное давление [Mpa] | 80 | ||
| Вакуумное сопротивление [мбар] | -1000 | ||
| Тип давления | относительное давление |
Электрические данные
| Рабочее напряжение [В] | 18…30 DC; (до SELV/PELV) |
| Потребляемый ток [мА] | < 35 |
| Мин. сопротивление изоляции [MΩ] | 100; (500 В ПОСТ. ТОКА) |
| Степень защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения питания [с] | 0.3 |
| Встроенный сторожевой таймер | да |
Входы / выходы
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
Выходы
| Общее количество выходов | 2 |
| Выходной сигнал | коммутационный сигнал; аналоговый сигнал; IO-Link; (настраиваемый) |
| Электрический расчет | PNP/NPN |
| Количество цифровых выходов | 2 |
| Функция выхода | нормально открытый / нормально закрытый; (с возможностью параметрирования) |
| Макс. Падение напряжения на коммутационном выходе постоянного тока [В] | 2 |
| Номинальный постоянный ток коммутируемого выхода DC [мА] | 250 |
| Частота коммутации постоянного тока [Гц] | < 500 |
| Количество аналоговых выходов | 1 |
| Аналоговый токовый выход [мА] | 4…20; (с возможностью масштабирования 1:5) |
| Макс. нагрузка [Ω] | 500 |
| Аналоговый выход напряжения [В] | 0…10; (масштабируется 1:5) |
| Мин. сопротивление нагрузки [Ω] | 2000 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Диапазон измерения |
| ||
| Диапазон измерения [МПа] | 0…60 | ||
| Заданное значение SP |
| ||
| Заданное значение SP [МПа] | 0.4…60 | ||
| Точка сброса rP |
| ||
| Точка сброса rP [МПа] | 0.1…59.7 | ||
| Аналоговая начальная точка |
| ||
| Аналоговая начальная точка [МПа] | 0…48 | ||
| Аналоговая конечная точка |
| ||
| Аналоговая конечная точка [МПа] | 12…60 | ||
| С шагом |
| ||
| С шагом [МПа] | 0.1 |
Точность / отклонения
| Точность точки переключения [% от диапазона] | < ± 0,4; (Уменьшение 1:1) |
| Повторяемость [% от диапазона] | < ± 0,1; (при колебаниях температуры < 10 K; уменьшение 1:1) |
| Отклонение характеристик [% от диапазона] | < ± 1; (линейность, вкл. гистерезис и повторяемость; установка предельных значений в соответствии с DIN EN IEC 62828-1) |
| Отклонение гистерезиса [% от диапазона] | < ± 0,1; (Уменьшение 1:1) |
| Долговременная стабильность [% от диапазона] | < ± 0,05; (уменьшение 1:1; за 6 месяцев) |
| Нулевая точка температурного коэффициента [% от диапазона / 10 K] | 0,2; (5…80 °C) |
| Диапазон температурного коэффициента [% от диапазона / 10 K] | 0,2; (5…80 °C) |
Время отклика
| Время отклика [мс] | < 1.5 |
| Программируемое время задержки dS, dr [с] | 0…50 |
| Значение процесса демпфирования dAP [с] | 0…4 |
| Демпфирование для аналогового выхода dAA [с] | 0…4 |
| Макс. Время срабатывания аналогового выхода [мс] | 3 |
Программное обеспечение / программирование
| Варианты настройки параметров | гистерезис / окно; нормально открытый / нормально закрытый; задержка включения/выключения; демпфирование; единицы индикации; выход по току/напряжению |
Интерфейсы
| Коммуникационный интерфейс | IO-Link | ||||
| Тип передачи | COM2 (38,4 кбод) | ||||
| Ревизия IO-Link | 1.1 | ||||
| Стандарт SDCI | IEC 61131-9 | ||||
| Профили | Интеллектуальный датчик: Переменные данные процесса; идентификация устройства, диагностика устройства | ||||
| Режим SIO | да | ||||
| Требуемый тип ведущего порта | A | ||||
| Аналоговые данные процесса | 1 | ||||
| Двоичные данные процесса | 2 | ||||
| Мин. время цикла процесса [мс] | 2.3 | ||||
| Поддерживаемые идентификаторы устройств |
|
Условия эксплуатации
| Температура окружающей среды [°C] | 5…80 |
| Температура хранения [°C] | -40…100 |
| Защита | IP 67 |
Тесты / сертификаты
| ЭМС |
| ||
| Ударопрочность |
| ||
| Виброустойчивость |
| ||
| Сроки наработки на отказ [годы] | 143 |
Механические данные
| Вес [г] | 675 |
| Материалы | 1.4542 (17-4 PH / 630); нержавеющая сталь (1.4404 / 316L); нержавеющая сталь (1.4435 / 316L); PBT+PC-GF30; PBT-GF20; PC |
| Материалы (смачиваемые части) | нержавеющая сталь (1.4435 / 316L) |
| Мин. циклы давления | 60 миллионов; (при 1.2-кратное номинальное давление) |
| Технологическое соединение | подключение гомогенизатора |
Дисплеи / элементы управления
| Дисплей |
|
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Разъем: 1 x M12; кодировка: A; контакты: позолоченные |
Диаграммы и графики
 |
|
