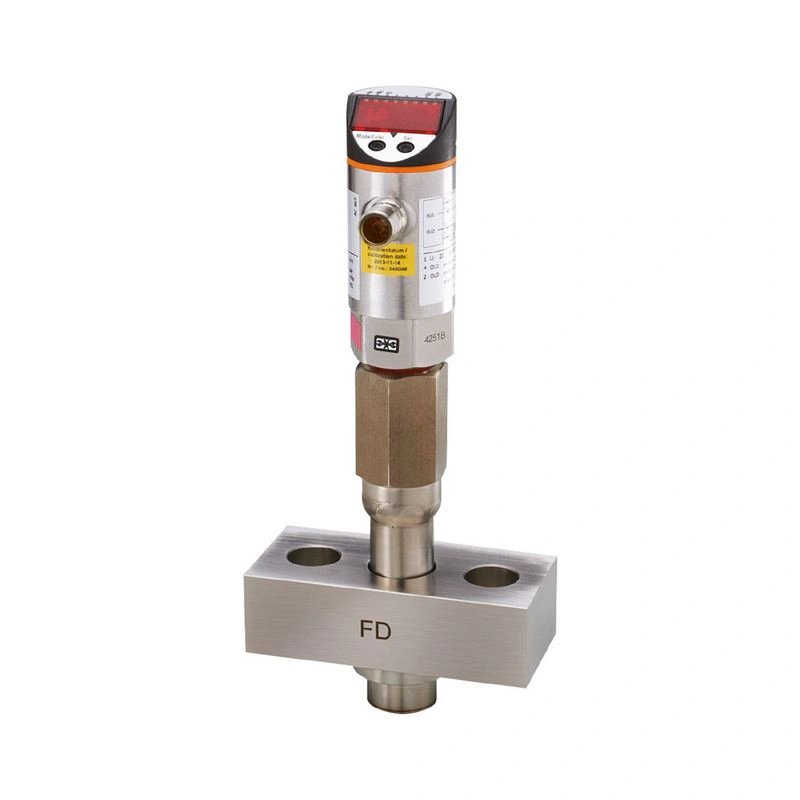

      Датчик давления с дисплеем PY9970 IFM

      PY9970Скопировано!

      ifm

      Датчик давления с дисплеем

      • Подходит для использования в процессах гомогенизации
      • Интуитивное, удобное для пользователя управление
      • Аналоговый выход и коммутационный выход для функции сигнализации
      • Встроенный, хорошо читаемый дисплей
      • Долгосрочная стабильность благодаря высокой защите от перегрузок
      Артикул: PY-400-SDD24-KFPKG/US/ /N Скопировано!
      Поделиться ссылкой:

      Характеристики продукта

      Количество входов и выходов Количество цифровых выходов: 2; Количество аналоговых выходов: 1
      Диапазон измерения
      0…400 бар 0…5800 psi 0…40 МПа
      Технологическое присоединение подключение гомогенизатора

      Применение

      Особенность Позолоченные контакты
      Применение Возможность скрытого монтажа для пищевой промышленности и производства напитков
      Условно пригоден для Для газообразных сред применение ограничено макс. 25 бар.
      Температура среды [°C] -10…140
      Min. разрывное давление
      1000 бар 14500 psi 100 МПа
      Номинальное давление
      600 бар 8700 psi 60 МПа
      Тип давления относительное давление

      Электрические данные

      Рабочее напряжение [В] 20…32 DC; (до SELV/PELV)
      Потребляемый ток [мА] < 65
      Мин. сопротивление изоляции [MΩ] 100; (500 В ПОСТ. ТОКА)
      Класс защиты III
      Защита от обратной полярности да
      Время задержки включения [с] 0.2
      Встроенный сторожевой таймер да

      Входы / выходы

      Количество входов и выходов Количество цифровых выходов: 2; Количество аналоговых выходов: 1

      Выходы

      Общее количество выходов 2
      Выходной сигнал коммутационный сигнал; аналоговый сигнал; (настраиваемый)
      Электрическая конструкция PNP/NPN
      Количество цифровых выходов 2
      Функция выхода нормально открытый / нормально закрытый; (с возможностью параметрирования)
      Макс. Падение напряжения на коммутационном выходе постоянного тока [В] 2
      Постоянный номинальный ток коммутационного выхода постоянного тока [мА] 250
      Частота коммутации постоянного тока [Гц] < 170
      Количество аналоговых выходов 1
      Аналоговый токовый выход [мА] 4…20; (масштабируется 1:4)
      Макс. нагрузка [Ω] (Ub — 10 В) / 20 мА
      Аналоговый выход напряжения [В] 0…10; (с возможностью масштабирования 1:4)
      Мин. сопротивление нагрузки [Ω] 2000
      Защита от короткого замыкания да
      Тип защиты от короткого замыкания импульсный
      Защита от перегрузки да

      Диапазон измерения/установки

      Диапазон измерения
      0…400 бар 0…5800 psi 0…40 МПа
      Точка установки SP
      4…400 бар 60…5800 psi 0.4…40 МПа
      Точка сброса rP
      2…398 бар 30…5770 psi 0.2…39.8 МПа
      Аналоговая начальная точка
      0…160 бар 0…2320 psi 0…16 МПа
      Аналоговая конечная точка
      100…400 бар 1450…5800 psi 10…40 МПа
      С шагом
      1 бар 10 фунтов на квадратный дюйм 0.1 МПа
      Заводская настройка
      SP1 = 100 бар rP1 = 92 бар
      SP2 = 300 бар rP2 = 292 бар
      АСП = 0 бар AEP = 400 бар

      Точность / отклонения

      Точность точки переключения [% от диапазона] < ± 1,0
      Повторяемость [% от диапазона] < ± 0,25; (при колебаниях температуры < 10 K)
      Отклонение характеристик [% от пролета] < ± 1,0
      Нулевая точка температурного коэффициента [% от диапазона / 10 K] < ± 0,3; (0…80 °C)
      Диапазон температурного коэффициента [% от диапазона / 10 K] < ± 0,3; (0…80 °C)

      Время срабатывания

      Время отклика [мс] < 3
      Значение процесса демпфирования dAP [с] 0…4
      Демпфирование для аналогового выхода dAA [с] 0…4
      Макс. время отклика аналогового выхода [мс] 3

      Программное обеспечение / программирование

      Варианты настройки параметров нулевая точка; диапазон

      Условия эксплуатации

      Температура окружающей среды [°C] -25…80
      Температура хранения [°C] -40…100
      Защита IP 67

      Испытания / утверждения

      ЭМС
      EN 61000-4-2 ESD 4 кВ CD / 8 кВ AD
      EN 61000-4-3 ВЧ-излучение 10 В/м
      EN 61000-4-4 Разрыв 2 кВ
      EN 61000-4-5 Всплеск напряжения 0,5/1 кВ
      EN 61000-4-6 ВЧ проводимый 10 V
      Ударопрочность
      DIN IEC 68-2-27 50 g (11 мс)
      Виброустойчивость
      DIN IEC 68-2-6 20 g (10…2000 Гц)
      MTTF [годы] 173.33
      Директива по оборудованию, работающему под давлением Разумная инженерная практика; может использоваться для жидкостей группы 2; для жидкостей группы 1 — по запросу

      Механические данные

      Вес [г] 1588.5
      Материалы нержавеющая сталь (1.4301 / 304); нержавеющая сталь (1.4404 / 316L); PC; PBT; PEI; FKM
      Материалы (смачиваемые части) нержавеющая сталь
      Мин. циклы давления 1 миллион
      Технологическое присоединение подключение гомогенизатора

      Дисплеи / элементы управления

      Дисплей
      Блок индикации 3 x светодиода, зеленый
      состояние переключения 2 x светодиода, желтый
      функциональный дисплей алфавитно-цифровой дисплей, 4-значный
      измеренные значения алфавитно-цифровой дисплей, 4-разрядный

      Примечания

      Количество в упаковке 1 шт.

      Электрическое подключение

      Подключение Разъем: 1 x M12; кодировка: A; контакты: позолоченные
