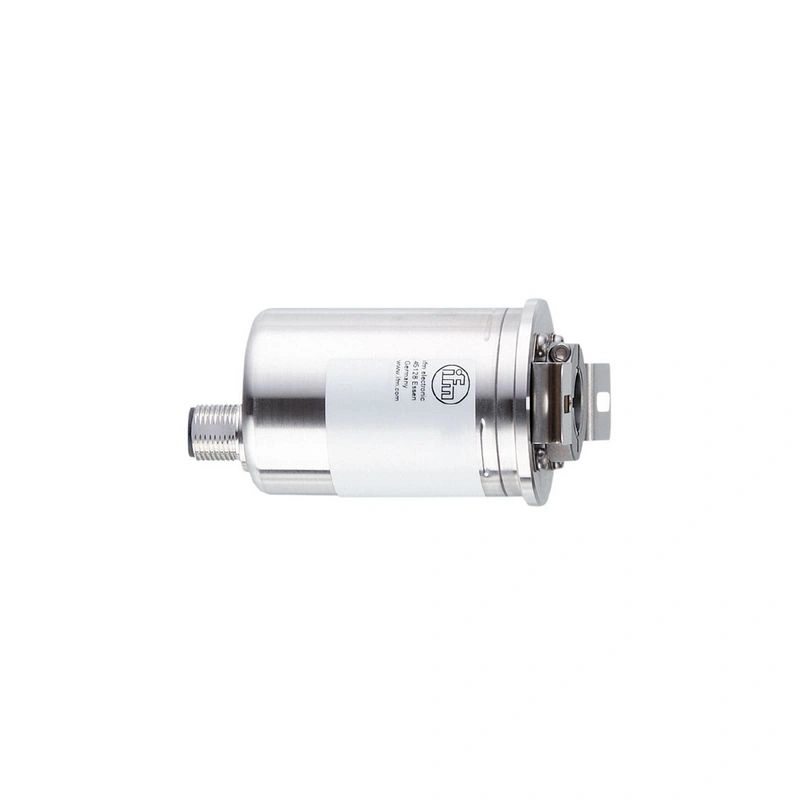

Инкрементный энкодер с полым валом IFM INCREMENTAL ENCODER
Внешний вид может отличаться. Сверяйте артикул по документации производителя.
Инкрементный энкодер с полым валом

RA3110

Артикул INCREMENTAL ENCODER
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней

sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев

Ключевые параметры

Разрешение 1...10000; (настраивается параметрами; заводская настройка: 1024) разрешение
Интерфейс связи IO-Link
Конструкция вала полый вал, открытый с одной стороны
Диаметр вала [мм] 12
Принцип работы инкрементный
Тип революции инкрементный / поворотный

Описание производителя

Инкрементный энкодер с полым валом

Технические данные INCREMENTAL ENCODER

Характеристики изделия

Разрешение1...10000; (параметрируемый; заводская установка: 1024) разрешение
Интерфейс связиIO-Link
Конструкция валаполый вал, открытый с одной стороны
Диаметр вала [мм]12

Применение

Принцип работыинкрементный
Тип революцииинкрементный / поворотный
Система обнаружениямагнитная

Электрические данные

Рабочее напряжение [В]4.75...30 DC
Потребляемый ток [мА]< 150
класс защитыIII
Защита от обратной полярностида
Макс. время задержки включения [мс]500
Макс. оборот электрический [U/мин]6000

Выходы

Электрическое исполнениеHTL/TTL
Частота переключения [кГц]1000
Заводская настройка
Функция выхода: HTL (50 мА)
Защита от короткого замыканияда
Разность фаз A и B [°]90

Диапазон измерения/установки

Разрешение1...10000; (настраивается параметрами; заводская настройка: 1024) разрешение

Точность / отклонения

Точность [°]0.1

Программное обеспечение / программирование

Варианты настройки параметровРазрешение; направление вращения; HTL; TTL

Интерфейсы

Коммуникационный интерфейсIO-Link
Тип передачиCOM2 (38,4 кбод)
Ревизия IO-Link1.1
Режим SIOда
Мин. время цикла процесса [мс]2.3

Условия эксплуатации

Температура окружающей среды [°C]-40...85
Температура хранения [°C]-40...85
Макс. относительная влажность воздуха [%]95; (конденсация не допускается)
ЗащитаIP 68; IP 69K

Испытания / допуски

Виброустойчивость
DIN EN 60068-2-620 g
Ударопрочность
DIN EN 60068-2-27200 г 11 мс
Непрерывная ударопрочность
DIN EN 60068-2-2920 g / 10...1000 Гц
Устойчивость к вибрации
30 g / 10...1000 Гц
Наработка на отказ [годы]292

Механические данные

Вес [г]372.9
Размеры [мм]Ø 42 / L = 79.5
Материалыфланец: нержавеющая сталь (1.4404 / 316L); корпус: нержавеющая сталь (1.4404 / 316L)
Момент затяжки [Нм]< 0.7; (Монтажный винт)
Макс. Обороты, механические [U/min]6000
Макс. пусковой момент [Нм]5
Крутящий момент при контрольной температуре [°C]20
Конструкция валаполый вал, открытый с одной стороны
Диаметр вала [мм]12
Материал вала
нержавеющая сталь (1.4112 / 440B)
Монтажная глубина вала [мм]22
Макс. осевое смещение вала [мм]0,5

Электрическое соединение

IO-Link Соединитель: 1 x M12, осевой; кодировка: A; литой корпус: нержавеющая сталь (316 / 1.4401)

Диаграммы и графики

Диаграмма импульсов
Диаграммы и графики RA3110
направление вращения по часовой стрелке (если смотреть на вал)
