Инкрементный энкодер с полым валом IFM INCREMENTAL ENCODER BASIC LINE

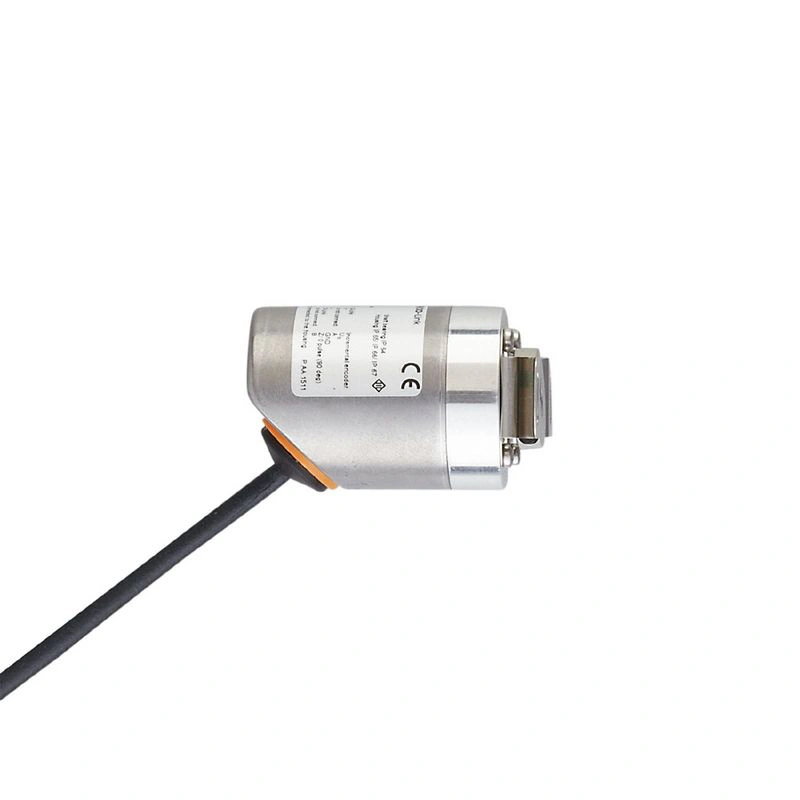

Внешний вид может отличаться. Сверяйте артикул по документации производителя.
Инкрементный энкодер с полым валом

RA3501

Артикул INCREMENTAL ENCODER BASIC LINE
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней

sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев

Ключевые параметры

Разрешение 1...10000; (с возможностью параметрирования; заводская настройка: 1024) разрешение
Коммуникационный интерфейс IO-Link
Конструкция вала Полый вал, открытый с одной стороны
Диаметр вала [мм] 6
Принцип действия инкрементный
Система обнаружения магнитный

Описание производителя

Инкрементный энкодер с полым валом Определенная последовательность импульсов для надежного определения скорости вращения Для точного определения положения и линейных измерений Удобная коммуникация и параметрирование через IO-Link Высокая ударо- и виброустойчивость благодаря магнитному принципу срабатывания Разрешение свободно программируется от 1 ... 10,000

Технические данные INCREMENTAL ENCODER BASIC LINE

Характеристики изделия

Разрешение1...10000; (параметрируемая; заводская установка: 1024) разрешение
Коммуникационный интерфейсIO-Link
Конструкция валаПолый вал, открытый с одной стороны
Диаметр вала [мм]6

Применение

Принцип действияинкрементный
Система обнаружениямагнитный

Электрические данные

Рабочее напряжение [В]4.75...30 DC
Потребляемый ток [мА]< 150
Класс защитыIII
Защита от обратной полярностида
Время задержки включения питания [с]0.5
Макс. Обороты электрические [U/мин]12000

Выходы

Электрическая конструкцияHTL/TTL
Частота переключения [кГц]1000
Заводская настройка
Функция выхода: HTL (50 мА)
Защита от короткого замыканияда
Разность фаз A и B [°]90

Диапазон измерения/установки

Разрешение1...10000; (с возможностью параметрирования; заводская настройка: 1024) разрешение

Точность / отклонения

Точность [°]0.1

Программное обеспечение / программирование

Варианты настройки параметровРазрешение; направление вращения; HTL; TTL

Интерфейсы

Коммуникационный интерфейсIO-Link
Тип передачиCOM2 (38,4 кбод)
Ревизия IO-Link1.1
Режим SIOда
Мин. время технологического цикла [мс]2.3

Условия эксплуатации

Температура окружающей среды [°C]-40...80
Указание по температуре окружающей среды
для гибко уложенного кабеля: -25 °C
Температура хранения [°C]-40...80
Макс. относительная влажность воздуха [%]95; (конденсация не допускается)
ЗащитаIP 65; IP 66; (на корпусе: IP 67; на валу: IP 64)

Испытания / допуски

Ударопрочность
100 g
Виброустойчивость
20 g
Сроки наработки на отказ [годы]292

Механические данные

Вес [г]318.5
Размеры [мм]Ø 36.5 / L = 58.5
Материалыфланец: алюминий; корпус: нержавеющая сталь (1.4521 / 444); кабельный штекер: PA
Момент затяжки [Нм]< 0.7; (Монтажный винт)
Макс. Обороты, механические [U/min]12000
Макс. пусковой момент [Нм]1
Крутящий момент при контрольной температуре [°C]20
Конструкция валаПолый вал, открытый с одной стороны
Диаметр вала [мм]6
Материал вала
нержавеющая сталь
Монтажная глубина вала [мм]18
Макс. осевое смещение вала [мм]0,5

Электрическое подключение

IO-Link Кабель: 2 м, Ø 4.9 мм; радиальная, может также использоваться в осевом направлении; 5 x 0.14 мм²

Диаграммы и графики

Диаграмма импульсов
Диаграммы и графики RA3501
направление вращения по часовой стрелке (если смотреть на вал)
