Инкрементный энкодер с полым валом IFM RA-0360-I24/N2

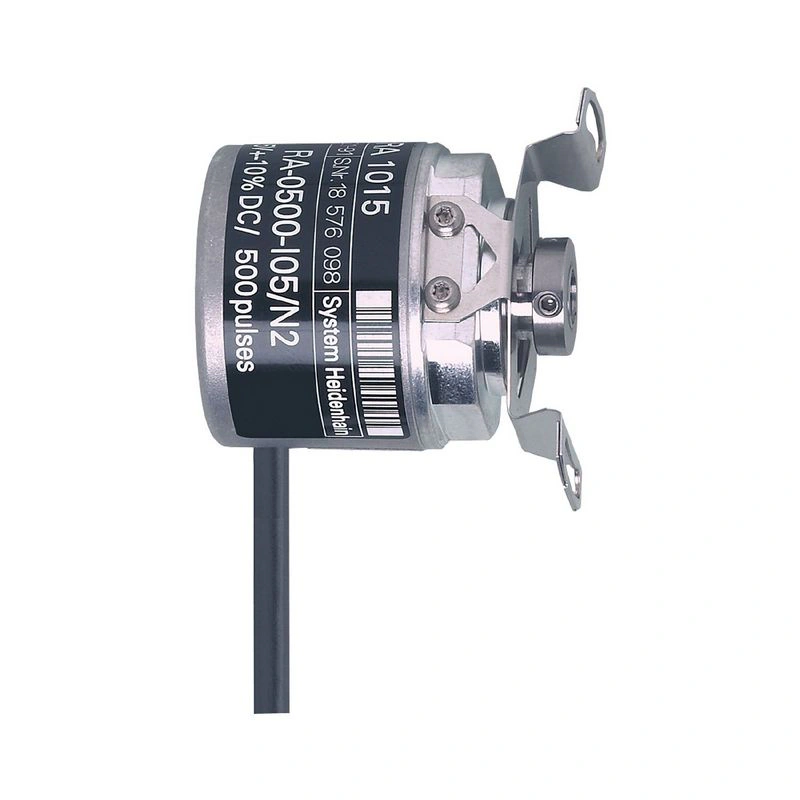

Внешний вид может отличаться. Сверяйте артикул по документации производителя.
Инкрементный энкодер с полым валом

RA6013

Артикул RA-0360-I24/N2
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней

sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев

Ключевые параметры

Разрешение разрешение 360
Исполнение вала полый вал, открытый с одной стороны
Диаметр вала [мм] 6
Принцип работы инкрементный
Рабочее напряжение [В] 10...30 DC
Потребляемый ток [мА] 150

Описание производителя

Инкрементный энкодер с полым валом Определенная последовательность импульсов для надежного определения скорости вращения Для точного определения положения и линейных измерений Простой монтаж непосредственно на вал привода Радиальное подключение кабеля для использования в условиях ограниченного пространства Компактный и прочный корпус

Технические данные RA-0360-I24/N2

Характеристики продукта

РазрешениеРазрешение 360
Исполнение валаполый вал, открытый с одной стороны
Диаметр вала [мм]6

Применение

Принцип работыинкрементный

Электрические данные

Рабочее напряжение [В]10...30 DC
Потребляемый ток [мА]150

Выходы

Электрический дизайнHTL
Макс. токовая нагрузка на выход [мА]50
Частота переключения [кГц]160
Тип защиты от короткого замыкания< 60 s
Разность фаз A и B [°]90

Диапазон измерения/установки

Разрешениеразрешение 360

Условия эксплуатации

Температура окружающей среды [°C]-40...70
Указание по температуре окружающей среды
для прочно уложенного кабеля
Макс. относительная влажность воздуха [%]75; (кратко: 95%)
ЗащитаIP 64

Испытания / одобрения

Ударопрочность
100 г (6 мс)
Устойчивость к вибрации
10 g (55...2000 Гц)
Срок службы [лет]114

Механические данные

Вес [г]244
Размеры [мм]Ø 35 / L = 42.1
Материалыалюминий
Макс. Обороты, механические [U/min]10000
Макс. пусковой момент [Нм]2.5
Крутящий момент при контрольной температуре [°C]20
Конструкция валаПолый вал, открытый с одной стороны
Диаметр вала [мм]6
Посадка валаH7
Материал вала
сталь (1.4104)
Глубина установки вала [мм]6...21
Макс. осевое смещение вала [мм]0,5

Электрическое подключение

Кабель: 2 м, полиуретан; радиальный, может также использоваться в осевом направлении

Диаграммы и графики

Диаграмма импульсов
Диаграммы и графики RA6013
направление вращения по часовой стрелке (если смотреть на вал)
